Manual de servicio – CS7000

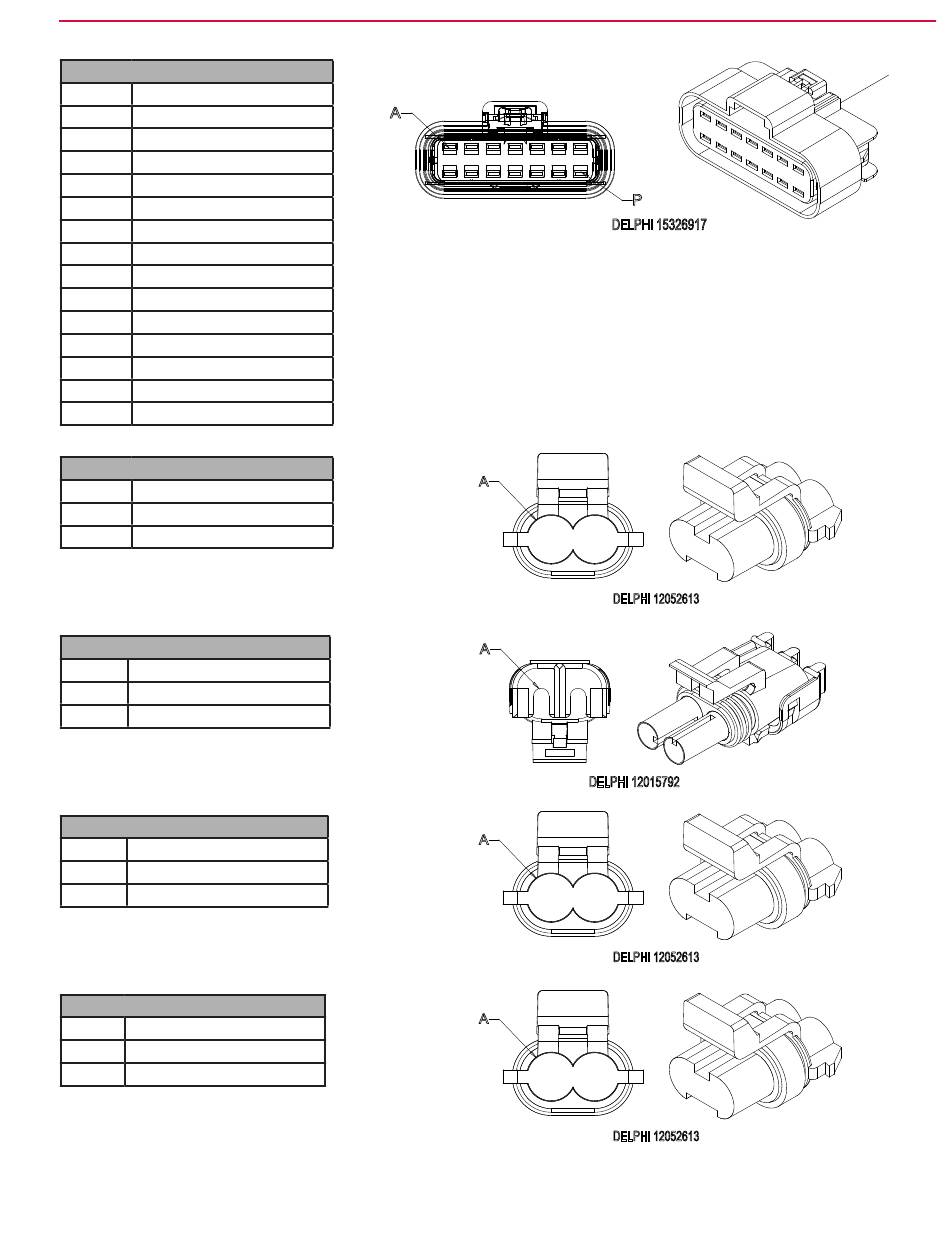

X2 - Conector arnés tolva (X263)
Patilla
Cable
A
---
B
091 ORN/YEL
C
284 BLK/YEL
D
098 YEL/RED
E
106 GRA/VIO
F
250 GRN/ORN
G
111 BRN/GRN
H
115 RED/GRA
J
168 ORN/RED
K
235 BLK
L
170 YEL/WHT
M
239 BLK
N
071 WHT/RED
P
233 BLK
X17- Motor del cepillo, derecho (M4)
Patilla
N. color del cable
A
251 BLK
B
152 BLU/YEL
X18 - Motor del cepillo, central (M3)
Patilla
Cable
A
109 GRA/BLK
B
254 BLK
X19 - Motor del cepillo, izquierdo (M2)
Patilla
Cable
A
113 WHT/ORN
B
253 BLK
X20 - motor del vibrador (M14)
Patilla
Cable
A
267 VIO
B
268 BLK/RED
A
A
A
A
A
P
DELPHI 15326917
DELPHI 12052613
DELPHI 12015792
DELPHI 12052613
DELPHI 12052613
Sistema eléctrico
117
