Manual de servicio – CS7000

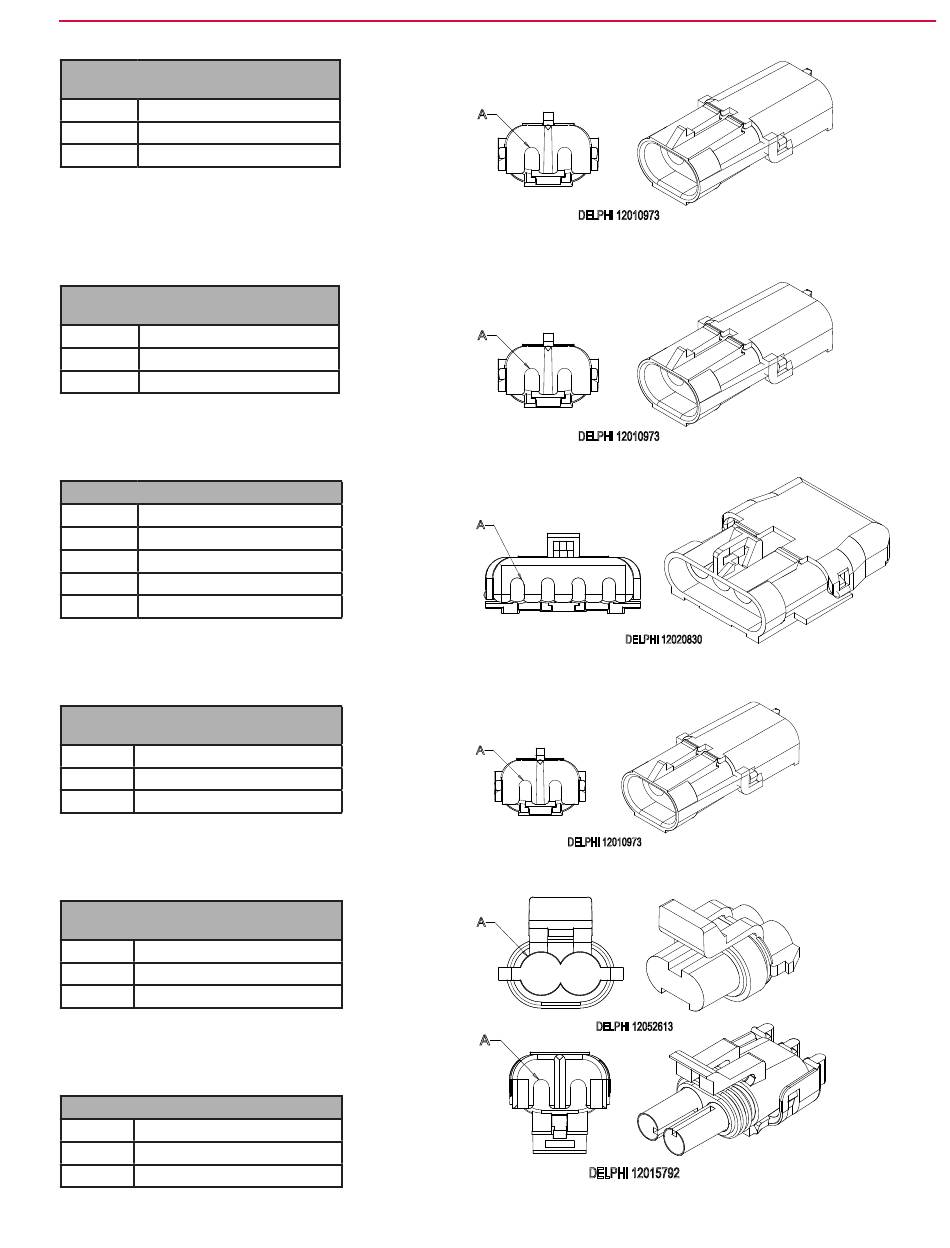

X236 - Interruptor de limite de extensión de
la puerta de descarga (S7)
Patilla
Cable
A
290 ORN/RED
B
291 BLK
X238 - Interruptor de limite de retracción de
la puerta de descarga (S8)
Patilla
Cable
A
292 YEL/WHT
B
293 BLK
X239 - Conector arnés principal (X166)
Patilla
Cable
A
023 ORN/BLU
B
013 TAN/BLK
C
022 BLK/YEL
D
014 YEL/GRN
X255 - Interruptor de limite de retracción del
cabezal de fregado (S1)
Patilla
Cable
A
161 RED/ORN
B
229 BLK
X256 - Motor del actuador del cabezal de
fregado (M11)
Patilla
Cable
A
132 RED/GRN
B
135 YEL/GRA
X257 - Baliza (LT10)
Patilla
Cable
A
220 VIO
B
234 BLK
A
DELPHI 12010973
A
DELPHI 12010973
A
DELPHI 12020830
A
DELPHI 12010973
A
DELPHI 12052613
A
DELPHI 12015792
Sistema eléctrico
127
