Manual de servicio – CS7000
Nota de servicio: Si está instalando un nuevo actuador del cepillo lateral, o si el
1. Vuelva a conectar el conector eléctrico del actuador del cepillo lateral.
2. Instale el
cilindro de la tuerca de
accionamiento
tornillo de accionamiento sólo unas
pocas vueltas.
3. Agarre el cilindro de la tuerca de
accionamiento para que no gire,
después retraiga el actuador del
cepillo lateral utilizando el modo
de servicio hasta que el motor se
detenga.

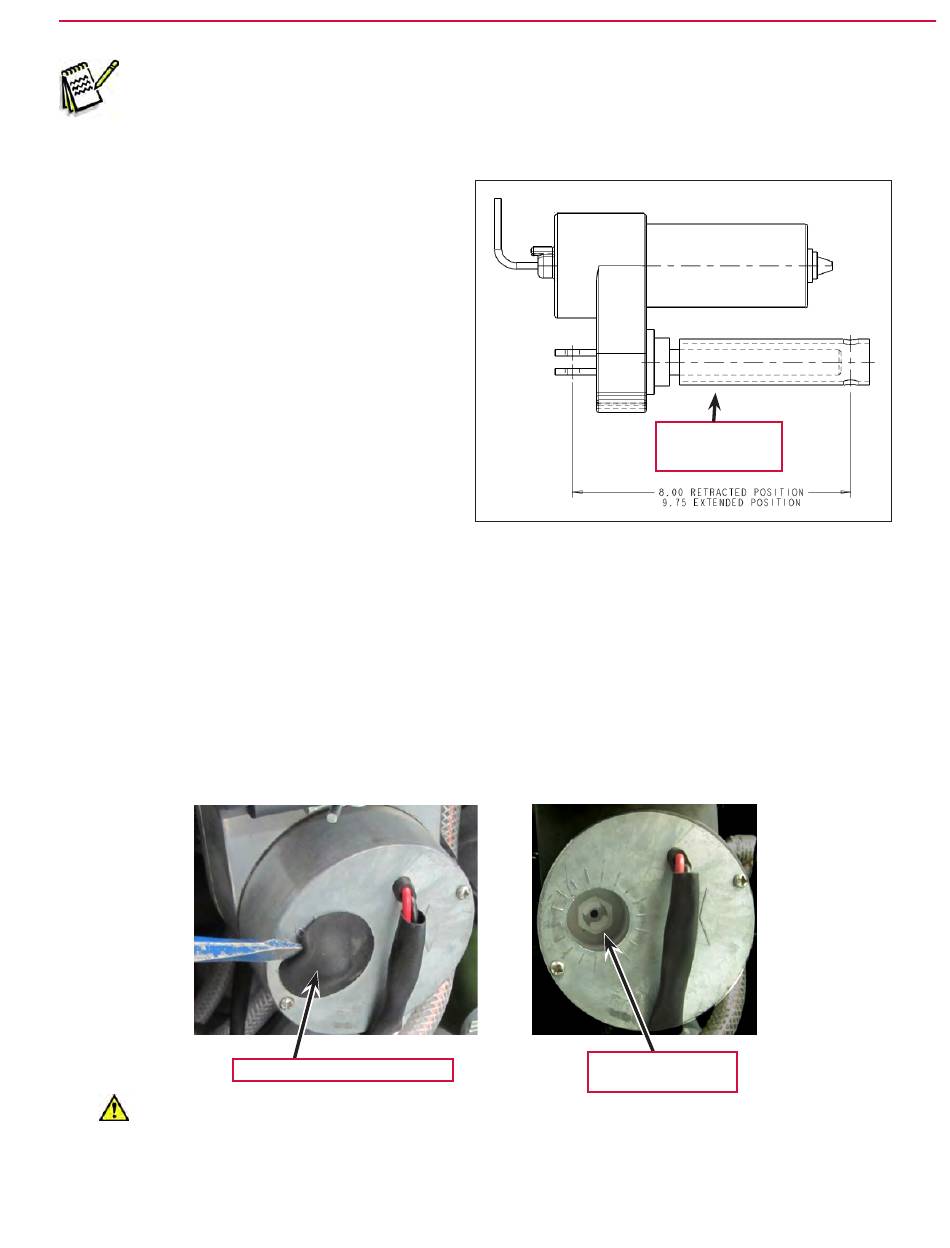

4. Controle la dimensión de la posición
retraída como se ilustra en el dibujo
adyacente.
5. Ajuste la posición retraída girando el
cilindro de la tuerca de accionamiento
en el eje roscado, cuando sea
necesario.
6. Agarre el cilindro de la tuerca de
accionamiento para que no gire,
después extienda el actuador del
cepillo lateral utilizando el modo
de servicio hasta que el motor se
detenga.
7. Controle la dimensión de la posición
extendida.
8. Si la distancia es incorrecta, retire la tapa del ajustador de goma del extremo del motor.
Después gire la tuerca de nylon ubicada debajo de la tapa con una TOMA de 1/2" (13 mm) (¡no
con un destornillador!). Dando un clic de tuerca, la distancia cambiará aproximadamente una
décima de pulgada (2,5 mm). Después de cambiar el ajuste, ponga en marcha y apague el motor
y vuelva a controlar la dimensión de la posición "extendida".
Nota: Use un enchufe de 1/2" (13mm) para girar el ajustador.
9. Después de cada ajuste, agarre el cilindro de la tuerca de accionamiento, haga funcionar el
actuador adentro y afuera y vuelva a controlar las dimensiones. Reinstale la cubierta del
regulador.
tuerca de accionamiento
en el eje roscado Acme, controle las dimensiones retraídas y extendidas del
actuador y realice lo siguiente:
en las roscas del
Extraer la cubierta del regulador
en el actuador del cepillo lateral existente ha sido rotado
Girar la tuerca de
nylon para ajustarla
Sistema de barrido, cepillo lateral
cilindro de la
Cilindro de
la tuerca de
accionamiento
