4 Reparación
4.7.5 Sustitución del motor del eje 5
Continuación
Retirada del motor del eje 5
Utilice estos procedimientos para retirar el motor.
Preparativos antes de retirar el motor del eje 5
1
2
3
4
Obtención del acceso a los cables de la muñeca
Use este procedimiento para extraer la cubierta de la muñeca para obtener acceso
a los cables del motor de los ejes 5 y 6.
1
Continúa en la página siguiente
536
Acción
Decida la rutina de calibración que se utili-
zará y lleve a cabo las acciones correspon-
dientes antes de iniciar el procedimiento
de reparación.
Mueva el robot hasta esta posición:
Eje 2: 0°
Eje 3: Hasta una posición de trabajo
adecuada para que el operador ex-
traiga el motor del eje 5.

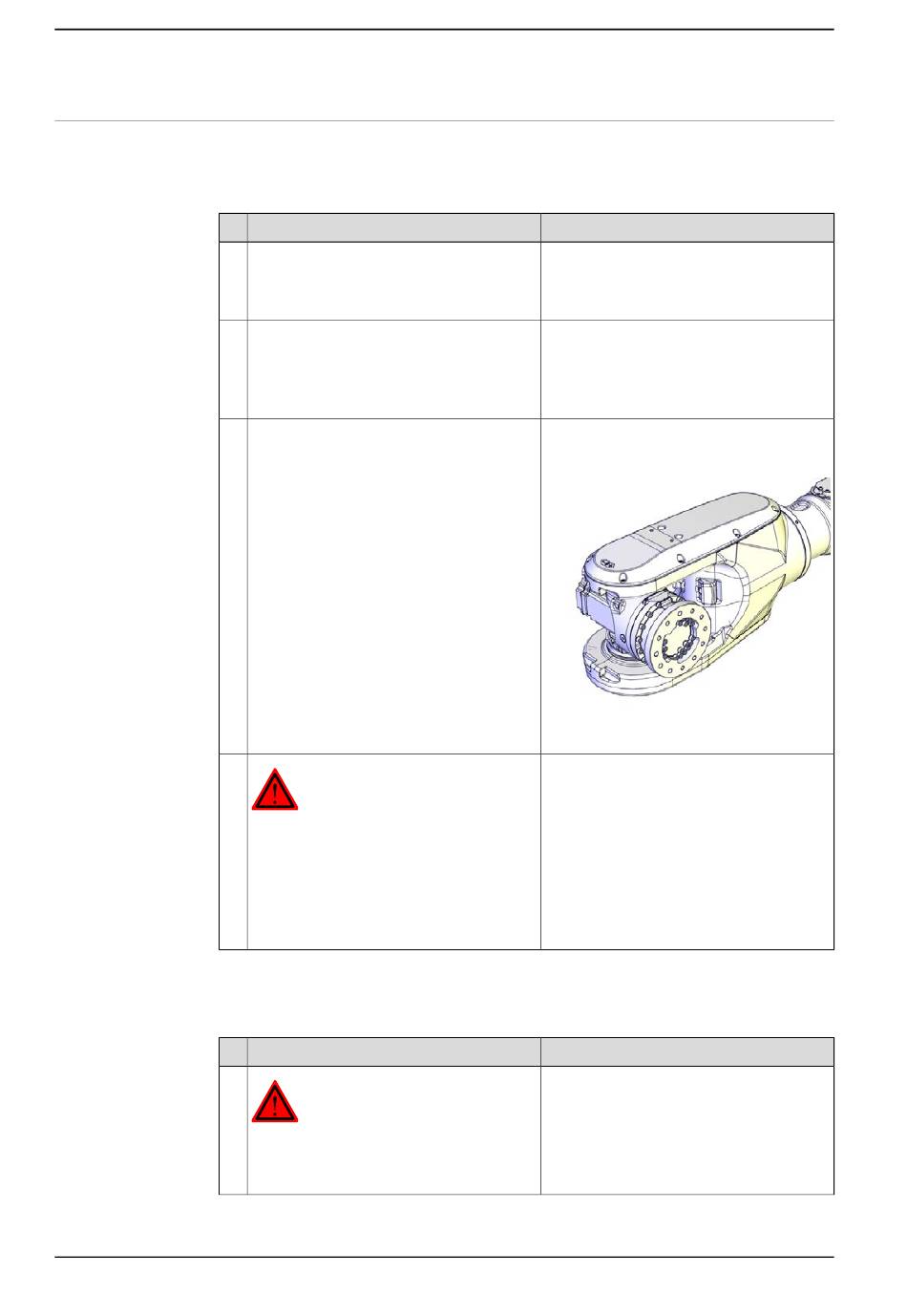

Mueva manualmente el eje 4 hasta esta
posición:
Eje 4: -90°
PELIGRO
Apague completamente lo siguiente:
fuente de alimentación eléctrica
alimentación de presión hidráulica
suministro de presión de aire
al robot, antes de entrar en el área de tra-
bajo del robot.
Acción
PELIGRO
Asegúrese de que todos los suministros
de alimentación eléctrica, presión hidráuli-
ca y presión de aire estén desactivados.
© Copyright 2017 - 2018 ABB. Reservados todos los derechos.
Nota
Con el robot en esta posición, no es nece-
sario drenar el aceite de la caja reductora
del eje 5 al sustituir el motor.
xx1400000719
Nota
Manual del producto - IRB 6700Inv
3HAC058254-005 Revisión: E
