Manual del producto - IRB 6700Inv
3HAC058254-005 Revisión: E
2.7.2 Instalación de los ventiladores de refrigeración del motor (opcional)
Acción
Haga pasar el cable a través del lateral del basti-
dor en el motor del eje 1 y conecte el conector de
conexión del cableado del ventilador al ventilador
de refrigeración.
Ate el cable del ventilador a los cables del motor
del eje 1 y el eje 2.
Vuelva a montar la abrazadera para cables del
bastidor con los tornillos.
Conecte el conector R1.SW2/3 a la base del robot.
Asegúrese de que el cableado pase a través del
bastidor y la base, no esté retorcido y salga libre-
mente desde el cableado del motor.
Monte la cubierta trasera en la base del robot.
© Copyright 2017 - 2018 ABB. Reservados todos los derechos.
2 Instalación y puesta en servicio
Nota
B
A

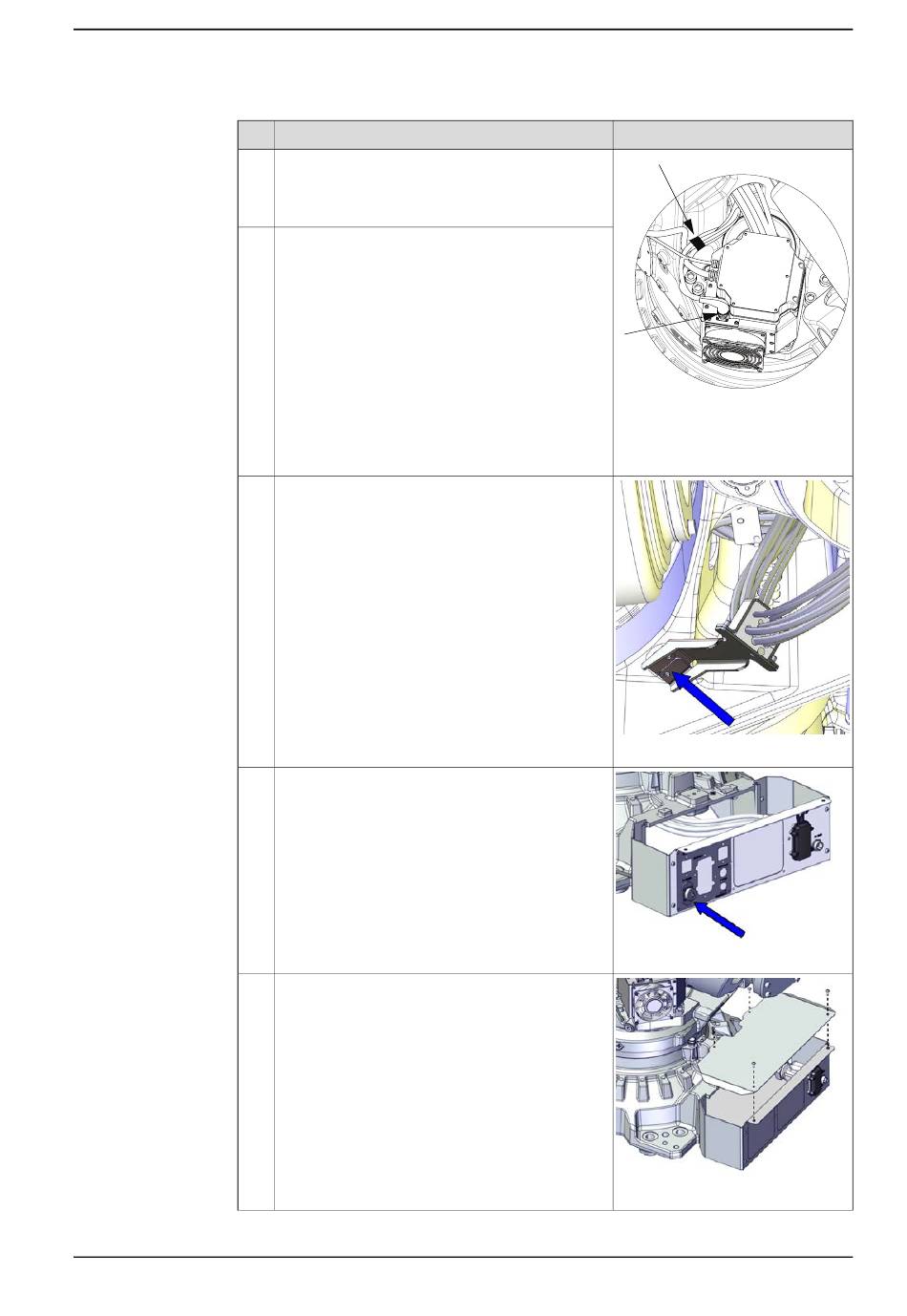

xx1800000165
A Conexión del cableado del
ventilador
B Bridas de cable
xx1300000542
xx1800000167
xx1800000161
Continúa en la página siguiente
Continuación
