Bases para trabajar con S7-1200 Motion Control
2.1 Motor paso a paso en PTO

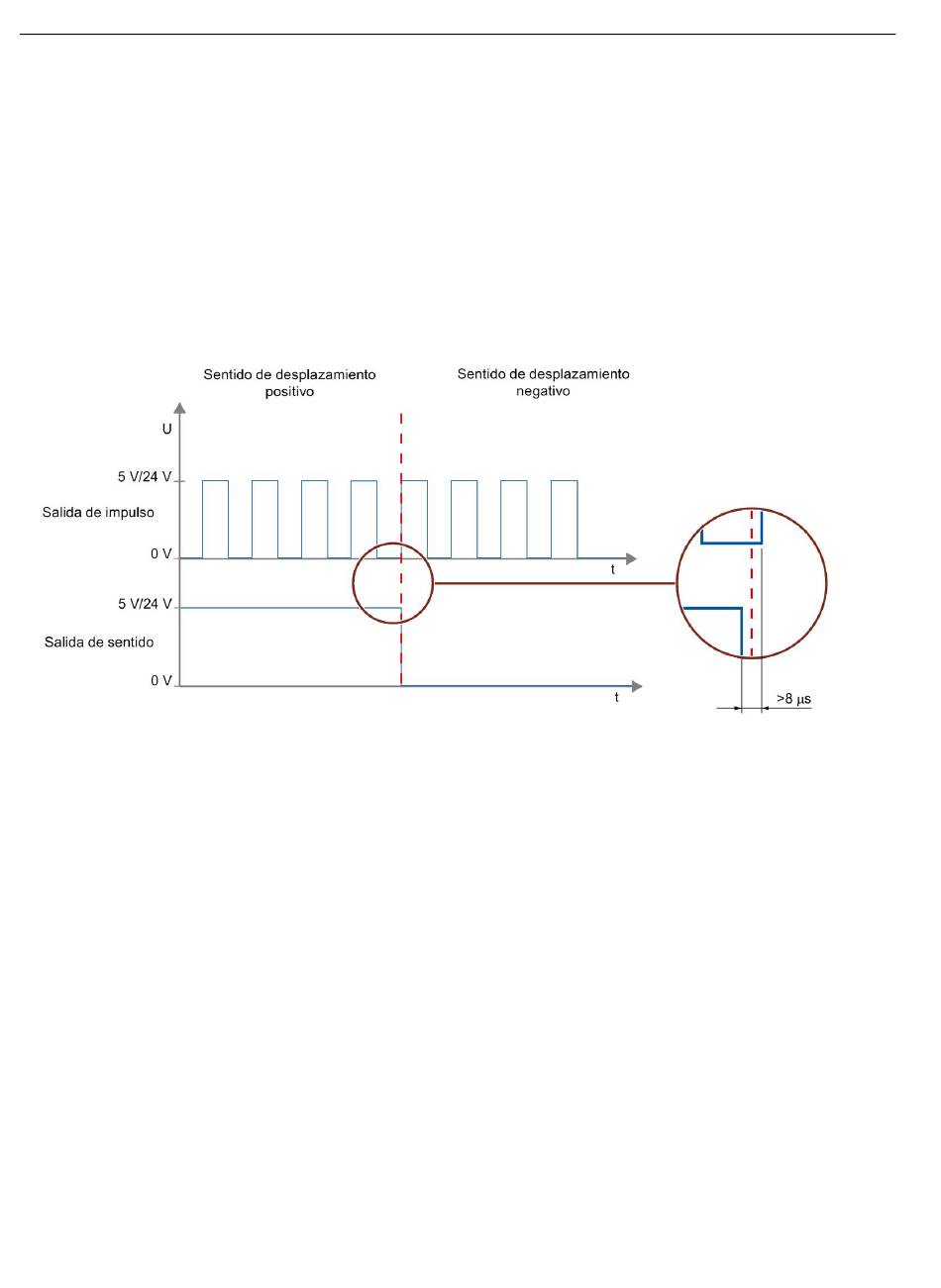

PTO: Impulso A y sentido B
Con este tipo de señal se evalúan los impulsos de la salida de impulsos y el nivel de la
salida de sentido.
Los impulsos se emiten a través de la salida de impulso de la CPU. La salida de sentido de
la CPU predetermina el sentido de giro del accionamiento:
● 5 V/24 V en la salida de sentido ⇒ sentido de giro positivo
● 0 V en la salida de sentido ⇒ sentido de giro negativo
La tensión indicada depende del hardware empleado. Los valores mencionados no son
válidos para las salidas diferenciales de la CPU 1217.
