Conexión de la puesta a tierra
Este producto tiene una corriente de fuga superior a 3,5 mA. Debido a la interrupción de la conexión a
tierra puede fluir una corriente de contacto peligrosa en caso de tocar la carcasa.

PUESTA A TIERRA INSUFICIENTE

Utilice un conductor de protección de al menos 10 mm

la sección de los conductores para la alimentación de los bornes de potencia.
Asegure el cumplimiento de todas las normas vigentes referentes a la conexión a tierra del sistema

de accionamiento.
Conecte a tierra el sistema de accionamiento antes de establecer la tensión.

No utilice tubos de entrada de cables como conductores de protección sino un conductor de

protección en el interior del tubo.
No utilice pantallas de cable como conductores de protección.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.
Conectar la puesta a tierra

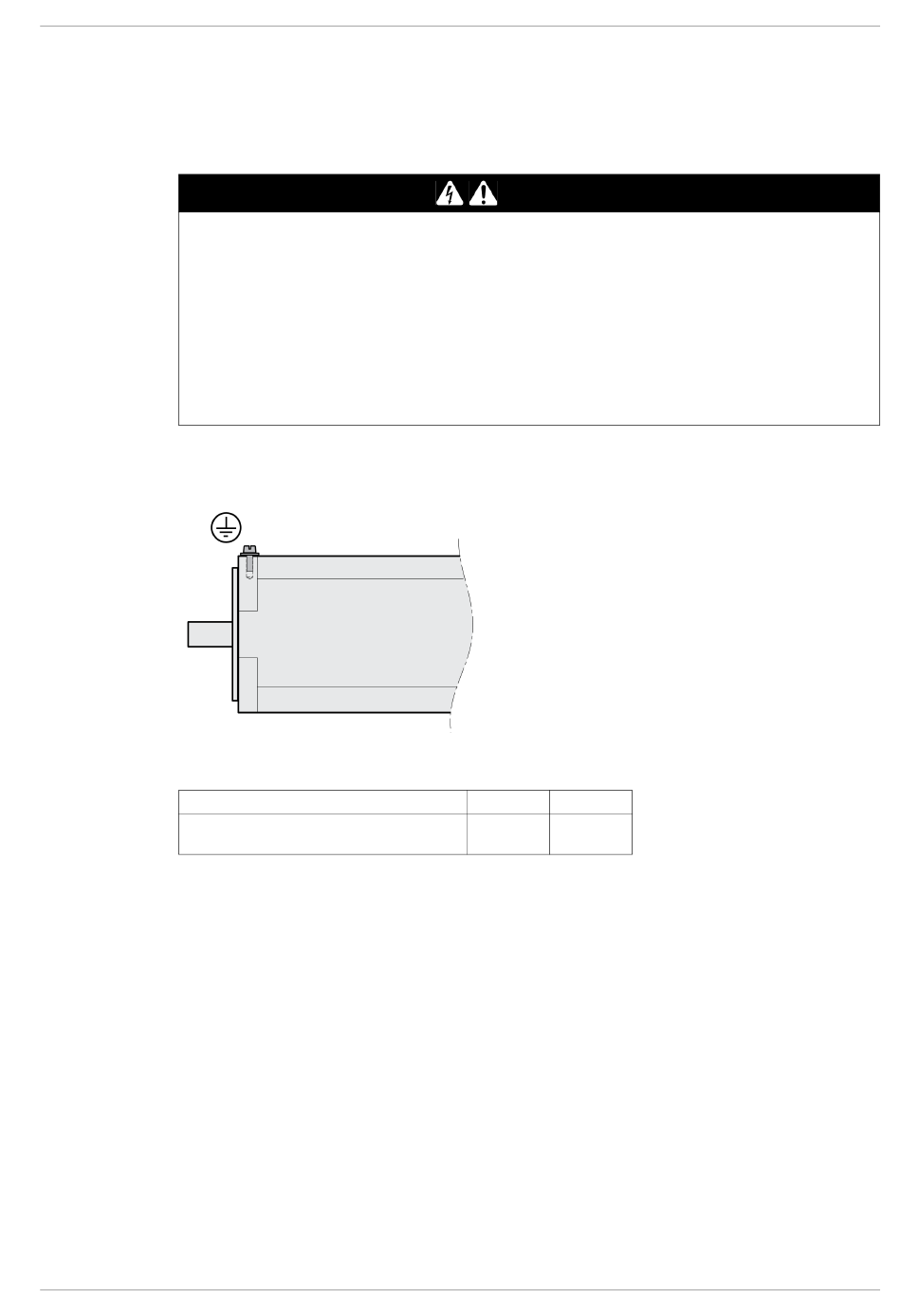

La conexión para la puesta a tierra se encuentra en la parte superior en la brida del motor.
Una la conexión para la puesta a tierra con el punto central de puesta a tierra de la instalación.

Par de apriete del tornillo de puesta a tierra M4 Nm (lb•in)
Clase de resistencia del tornillo de puesta a
tierra
EIO0000002622 11/2017
PELIGRO
2
(AWG 6) o dos conductores de protección con
2,9 (25,7)
H 8.8
Instalación
