Instalación

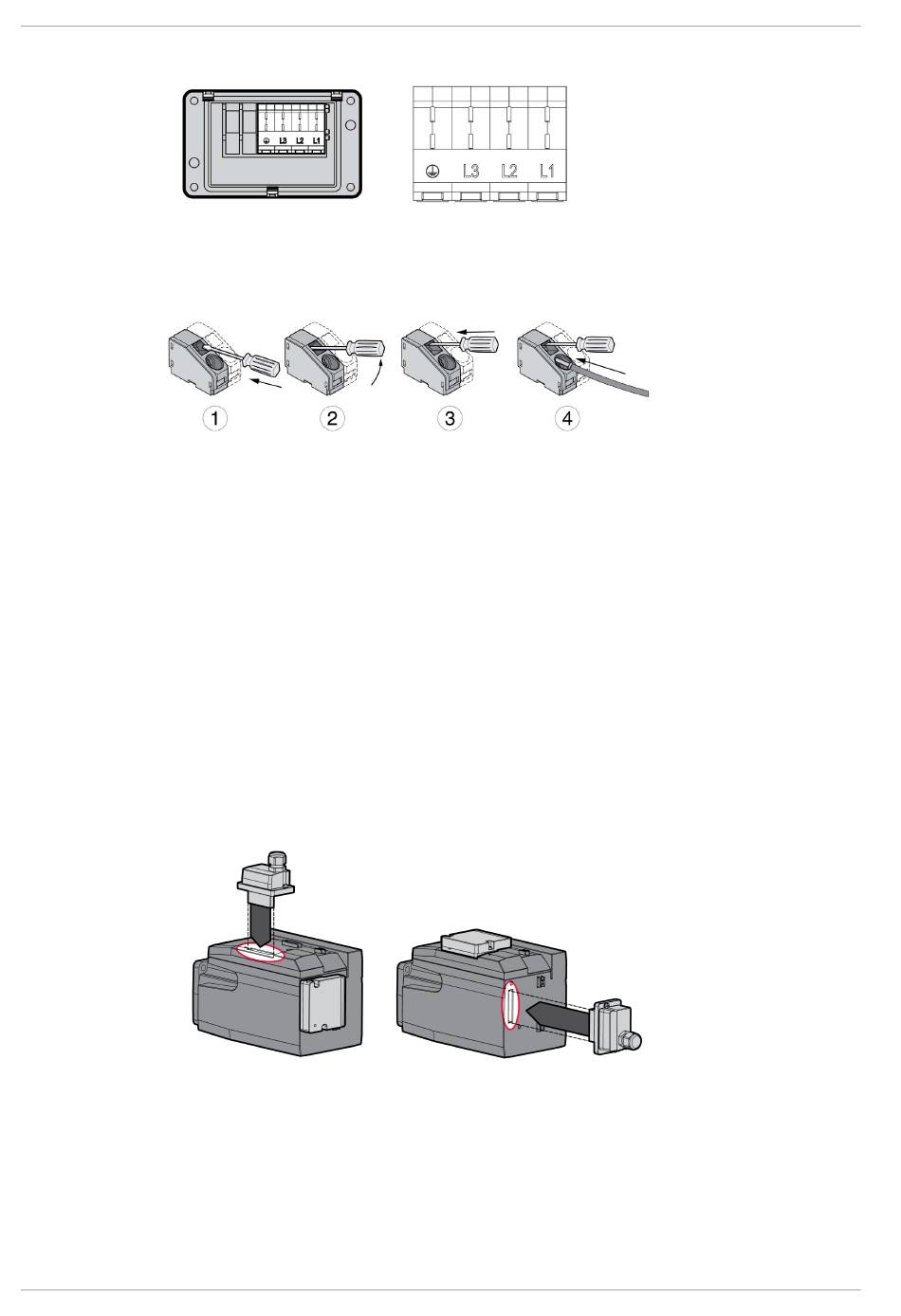

Esquema de conexiones para equipo trifásico
Uso de los bornes
Utilice los bornes conforme a la siguiente figura:
Conectar la alimentación de red
Desconecte todas las tensiones de alimentación. Tenga en cuenta las indicaciones de seguridad sobre

la instalación eléctrica.
Asegúrese de que no existe ninguna tensión más (indicaciones de seguridad).

Abra la tapa.

Abra el prensaestopa.

Introduzca el cable a través del prensaestopa.

Conecte la conexión PE (tierra).

En el caso de equipos monofásicos, conecte las conexiones L1 y N.

En el caso de equipos trifásicos, conecte las conexiones L1, L2 y L3.

Cierre el prensaestopa.

Cierre la tapa.

Montaje del módulo de conexión
El módulo para la tensión de alimentación puede montarse en la ranura 1 o en la ranura 2.
La selección de la ranura depende de la ranura en la que se hayan montado la resistencia de frenado
estándar o el módulo para la resistencia de frenado externa.
Retire la lámina cobertura, enchufe el módulo para la tensión de alimentación en la ranura 1 o en la

ranura 2 y fíjelo apretando los dos tornillos de sujeción.
Pares de apriete, véase el capítulo Pares de apriete y tornillos
110
(véase página 42)
.
