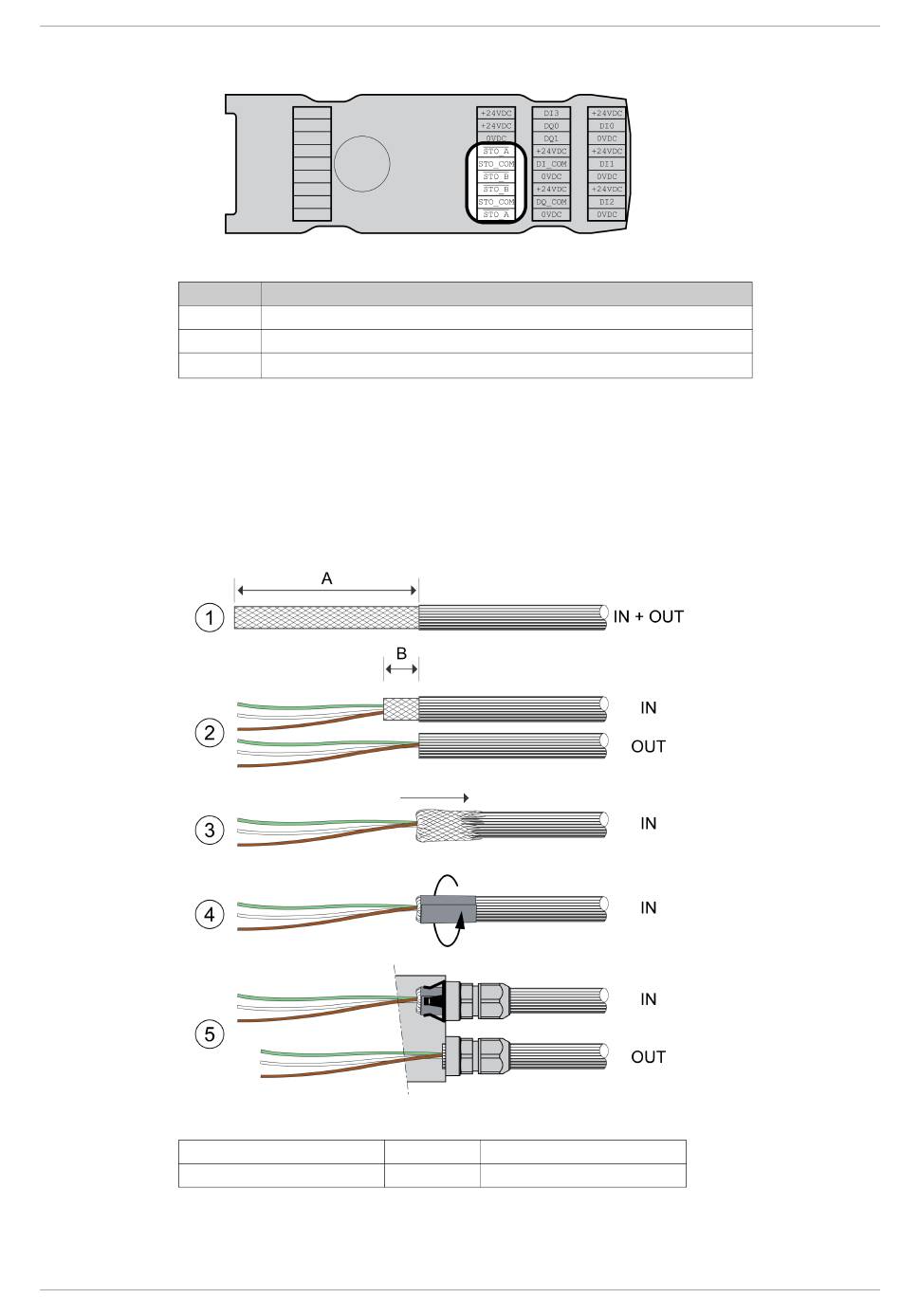

Asignación de conectores
Señal
STO_A
STO_B
STO_COM
Concepto de pantalla
La pantalla de los cables para la función de seguridad STO debe estar conectada en un lado en la
conexión STO IN. La conexión en un lado de la pantalla evita bucles a tierra.
Encontrará más información en el capítulo Tendido protegido de cables para señales relevantes para la
seguridad
Confeccionar cables
Longitud A
Longitud B
(1) Retire el aislamiento del cable lo correspondiente a la longitud A.
(2) Acorte la pantalla del cable para STO_IN a la longitud B.
EIO0000002622 11/2017
Significado
Función de seguridad STO: conexión de dos canales, conexión A
Función de seguridad STO: conexión de dos canales, conexión B
Potencial de referencia para STO_A y STO_B
(véase página
78)
.
mm (in)
mm (in)
150 (5,91 in)
10 (0,39 in)
Instalación
129
