Conectar las señales
Retire el aislamiento de cada conductor.

Utilice virolas de cable.

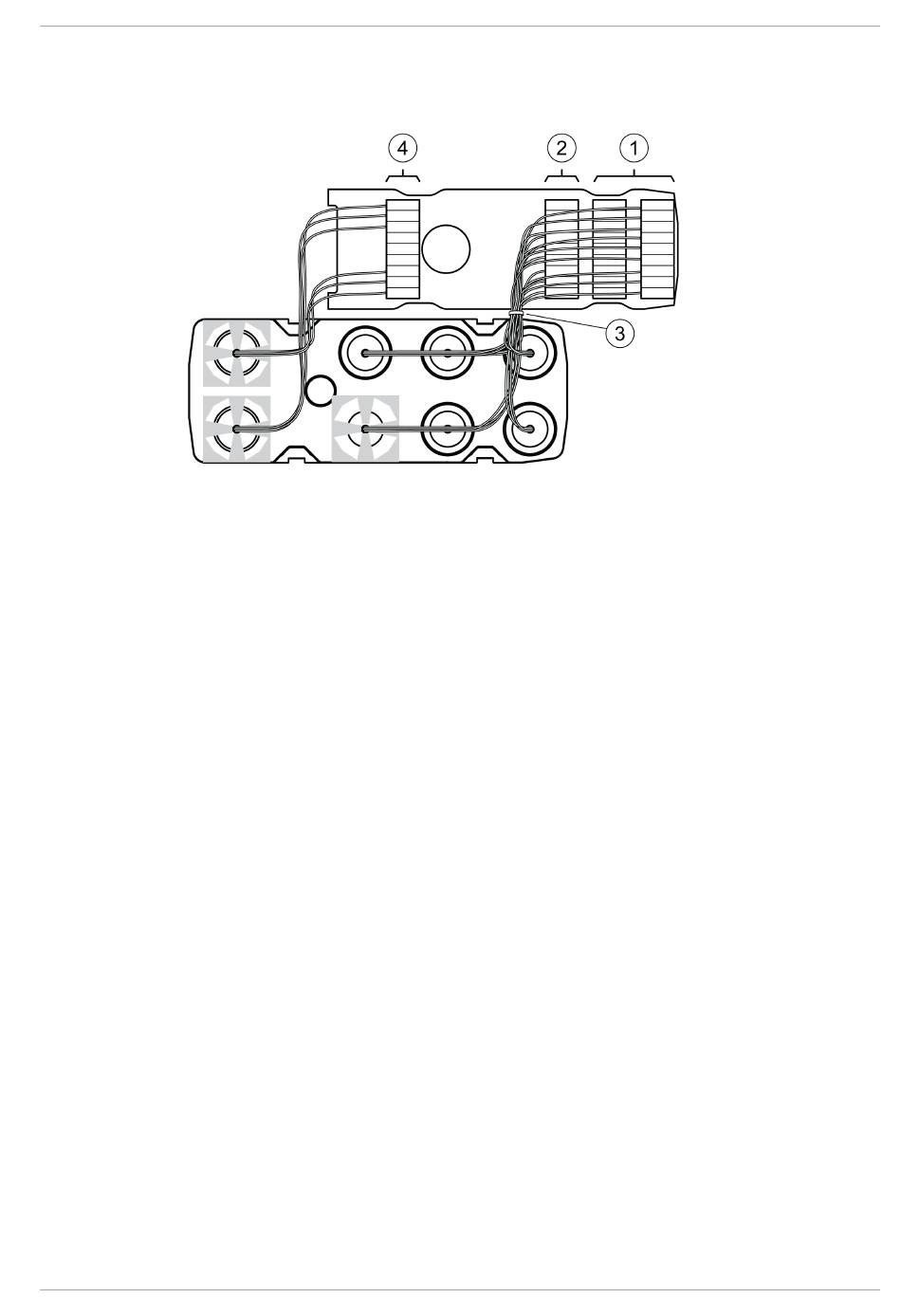

(1) Conecte las líneas de señal de las entradas y salidas digitales con los bornes.

(2) Si utiliza la función de seguridad STO, conecte las líneas de señal de la función de seguridad STO

con los bornes.
(3) Fije las líneas de señal de las entradas y salidas digitales y las líneas de señal de la función de

seguridad STO con un prensacables.
(4) Conecte las señales del bus de campo con los bornes.

Retuerza los conectores de la conexión correspondiente del bus de campo 1 o 2 vueltas. Esto mejora
la calidad de las señales, simplifica la colocación de los cables en las cámaras previstas para tal fin y
facilita el cierre de la tapa.
