Tarjeta de memoria (Memory-Card)

El equipo cuenta con una ranura para una tarjeta de memoria (Memory-Card). Los parámetros guardados
en la tarjeta de memoria pueden transferirse a otros equipos. En caso de sustituir un equipo, es posible
utilizar otro equipo del mismo tipo con los mismos parámetros transfiriendo los parámetros.
El contenido de la tarjeta de memoria se compara con los valores de parámetro memorizados en el equipo
al conectarlo.
Al guardar los parámetros en el EEPROM, también se guardarán en la tarjeta de memoria.
Tenga en cuenta los siguientes puntos:
Utilice únicamente tarjetas de memoria ofertadas como accesorio.

No toque los contactos de oro.

Los ciclos de inserción de la tarjeta de memoria están limitados.

La tarjeta de memoria puede permanecer en el equipo.

La tarjeta de memoria solo puede retirarse del equipo tirando de ella (sin presionar).


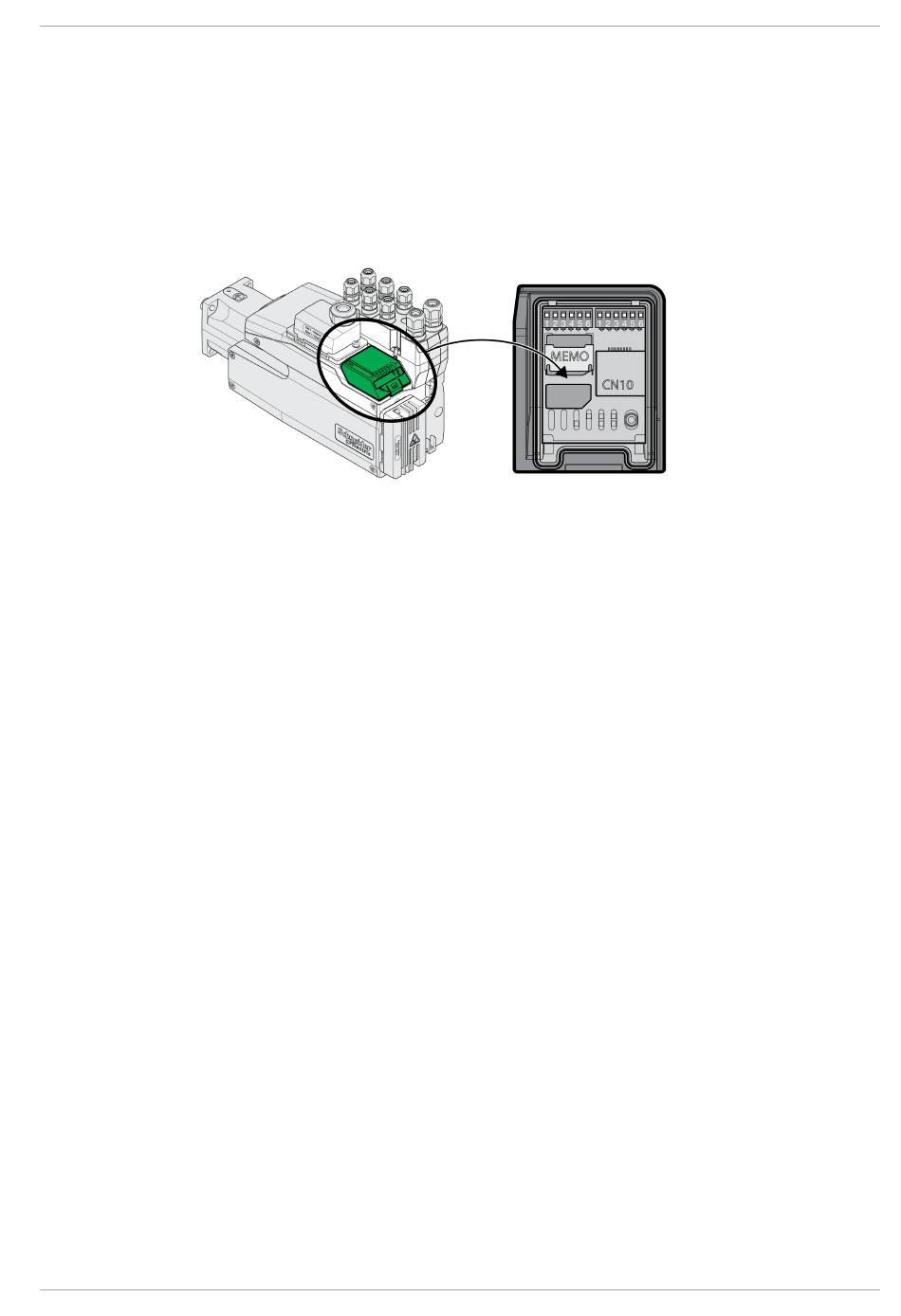

Colocar la tarjeta de memoria
La alimentación de tensión está desconectada.

Coloque la tarjeta de memoria delante de la ranura. La esquina biselada debe orientarse tal y como se

indica en el circuito impreso. Inserte la tarjeta de memoria en el equipo.
Conecte la alimentación de tensión

Observe el LED de la tarjeta de memoria durante la inicialización del equipo. Encontrará una descripción
de los LED en el capítulo LED de la tarjeta de memoria
Escribir datos en la tarjeta de memoria
La tarjeta de memoria está vacía. La alimentación de tensión está desconectada.
Inserte la tarjeta de memoria. La esquina biselada debe orientarse tal y como se indica en el circuito

impreso.
Conecte la alimentación de tensión

Los datos del equipo se transfieren a la tarjeta de memoria. Observe el LED de la tarjeta de memoria y la
memoria de errores del equipo.
Transferir datos de la tarjeta de memoria al equipo
La tarjeta de memoria contiene un juego de parámetros de un equipo con el mismo bus de campo y el
mismo tamaño. La alimentación de tensión está desconectada.
Inserte la tarjeta de memoria. La esquina biselada debe orientarse tal y como se indica en el circuito

impreso.
Conecte la alimentación de tensión

Los datos de la tarjeta de memoria se transfieren al equipo. Observe el LED de la tarjeta de memoria y la
memoria de errores del equipo.
Compruebe sus ajustes de la dirección del bus de campo.

Desconecte la alimentación de tensión y conéctela de nuevo para aceptar la nueva configuración.

EIO0000002622 11/2017
(véase página 363)
.
