Ejemplo:
Código del programa
N10 SETINT(2) PRIO=1 RETIR_Z LIFTFAST
ALF=7

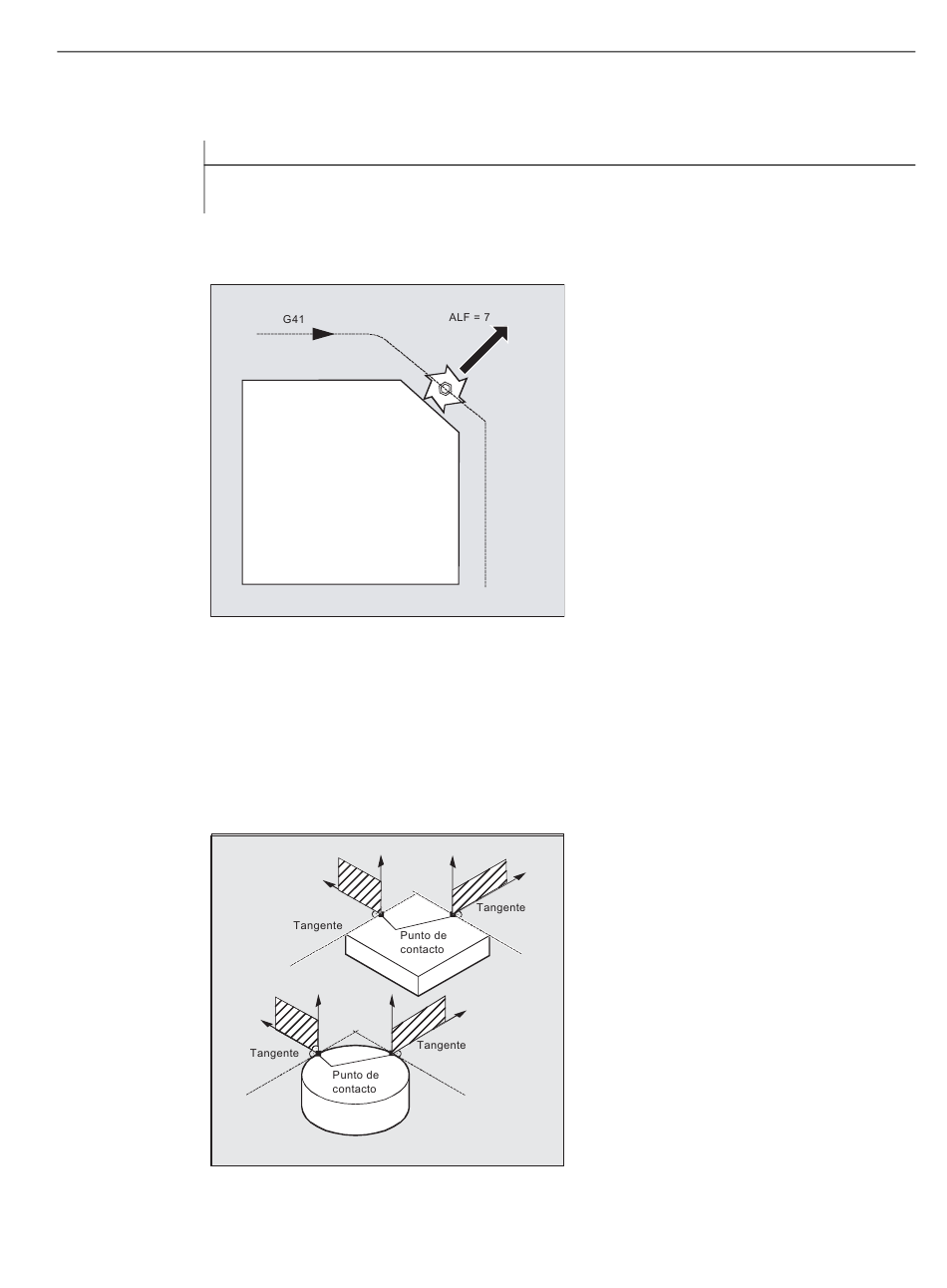

La herramienta se retira con G41 activo (dirección de mecanizado a la izquierda del contorno)
en dirección perpendicular al contorno.
Plano de referencia para la descripción de los sentidos de desplazamiento con LFTXT
En el punto de contacto entre la herramienta y el contorno programado se define un plano de
trabajo que sirve como referencia para definir los códigos numéricos de los movimientos de
retirada.
El plano de referencia queda definido por el eje longitudinal de la herramienta (eje de
penetración) y un vector perpendicular a dicho eje y a su vez perpendicular a la tangente al
contorno por el punto de contacto.
