Procedimientos de pruebas de continuidad
Las palas internas no cuentan con piezas que se puedan reparar. Si se detecta un posible problema
mediante las pruebas, retire las palas internas y no las utilice. A continuación, póngase en contacto con
el representante local de Stryker para obtener información de asistencia.
IMPORTANTE:
• Siga las Precauciones universales a la hora de manipular las palas internas cuando estas no se han
esterilizado.
• Las palas internas se deben limpiar y esterilizar después de realizar las pruebas. Consulte las
Instrucciones de limpieza (EE. UU./FDA) (en la página 578), las Instrucciones de limpieza
(Alternativa/CE) (en la página 583), las Instrucciones de esterilización (EE. UU./FDA)
(en la página 581) y las Instrucciones de esterilización (Alternativa/CE) (en la página 585) para
obtener más información.
Las palas internas están disponibles con dos tipos de conectores. Consulte los diagramas de los pines
para determinar cuál es su tipo de conector.
Para realizar una prueba de continuidad:
1. Desconecte las palas internas del desfibrilador.
2. Utilice un probador de continuidad, como un ohmiómetro o un multímetro digital, para comprobar la
resistencia entre los pines y los electrodos según lo indicado en los diagramas de pines.

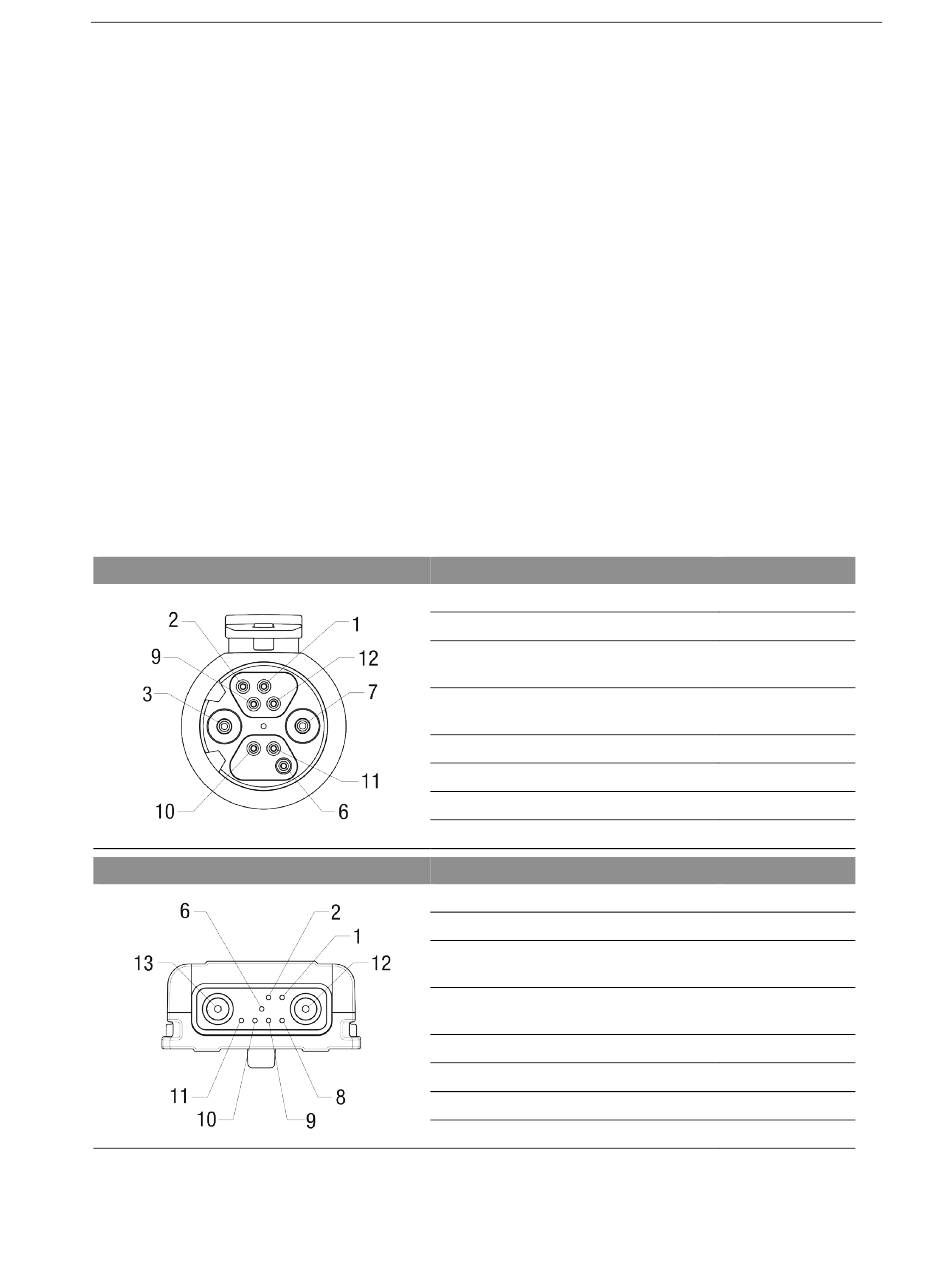

DIAGRAMA DE PINES
DIAGRAMA DE PINES
576
PUNTOS DE PRUEBA
Pin 7 a electrodo izquierdo
Pin 3 a electrodo izquierdo
Pin 1 a pin 2 con el botón de
pulsado
DESCARGA
Pin 1 a pin 2 con el botón de
no pulsado
DESCARGA
Pin 1 a pin 10
Pin 1 a pin 11
Pin 6 a pin 9
Pin 6 a pin 12
PUNTOS DE PRUEBA
Pin 12 a electrodo izquierdo
Pin 13 a electrodo izquierdo
Pin 1 a pin 2 con el botón de
pulsado
DESCARGA
Pin 1 a pin 2 con el botón de
no pulsado
DESCARGA
Pin 1 a pin 10
Pin 1 a pin 11
Pin 6 a pin 8
Pin 6 a pin 9
Instrucciones de uso de las palas esterilizables de desfibrilación internas
VALOR
<1 Ω
<1 Ω
<5 Ω
>50 KΩ
<5 Ω
<5 Ω
<5 Ω
<5 Ω
VALOR
<1 Ω
<1 Ω
<5 Ω
>50 KΩ
<5 Ω
<5 Ω
<5 Ω
<5 Ω
