3 Mantenimiento
3.4.2 Cambio del aceite de la caja reductora del eje 1 en los robots montados en el suelo
Continuación

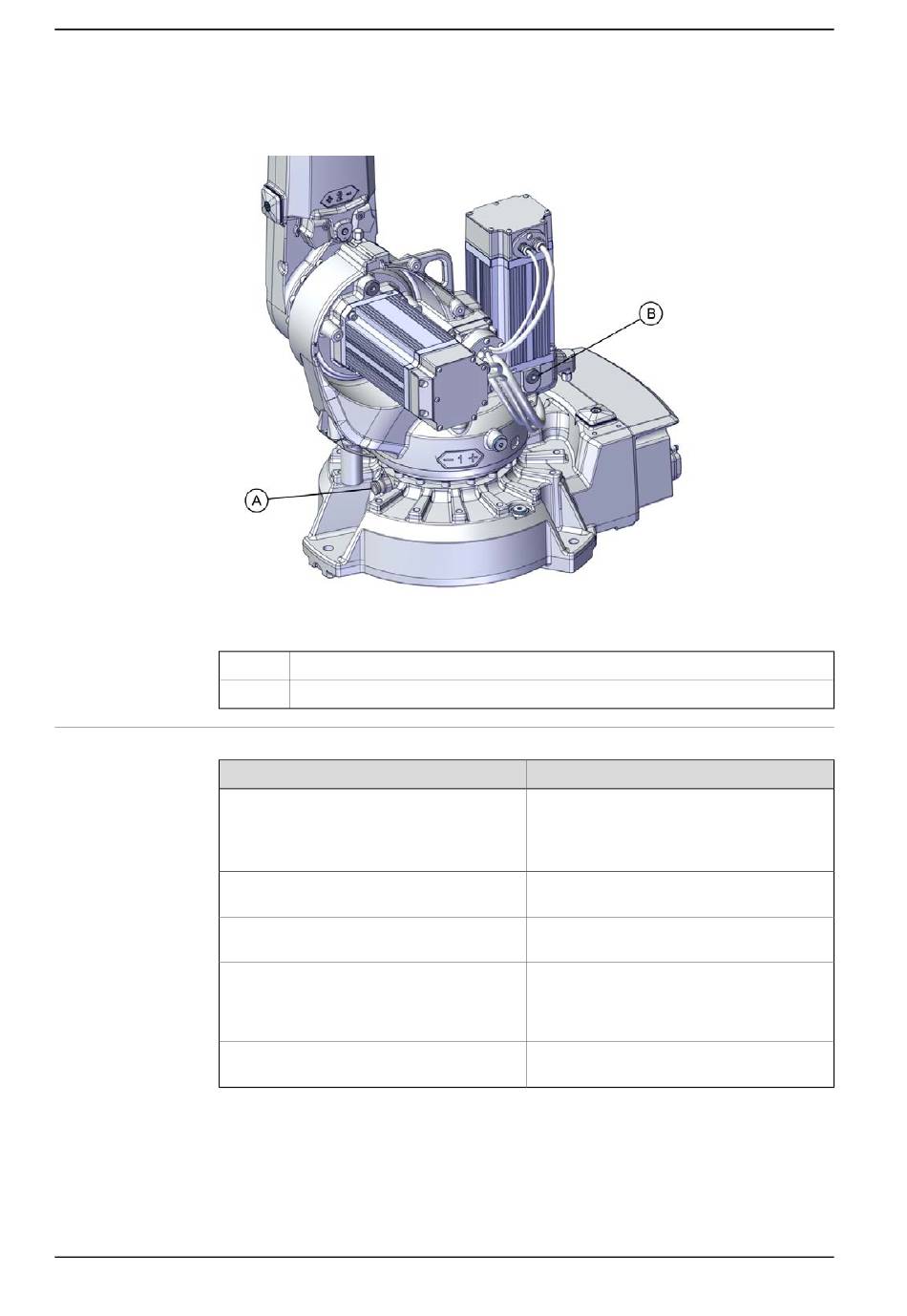

IRB 2600 Type C-20/1.65, IRB 2600 Type C-12/1.65
xx1800001135
A
B
Equipo necesario
Equipo
Arandela de retén del tapón de aceite de la
caja reductora
Aceite lubricante
Contenedor de recogida de aceite
Dispensador de aceite
Conjunto de herramientas estándar
Continúa en la página siguiente
162
Tapón del aceite, llenado y drenaje
Tapón de ventilación del aceite
© Copyright 2009-2018 ABB. Reservados todos los derechos.
Nota
Válido para IRB 2600-20/1.65, IRB 2600-
12/1.65, IRB 2600-12/1.85, IRB 2600ID-
15/1.85, IRB 2600ID-8/2.0
3HAC029646-001
Consulte la sección Tipo de lubricación de
las cajas reductoras en la página
La capacidad del recipiente debe ser suficien-
te para recibir toda la cantidad de aceite.
Puede ver un ejemplo de dispensador de
aceite en la sección:
• Tipo de lubricación de las cajas reduc-
toras en la página 158
El contenido se define en la sección
mientas estándar en la página
Manual del producto - IRB 2600
3HAC035504-005 Revisión: Q
158.
Herra-
465.
