Manual del producto - IRB 2600
3HAC035504-005 Revisión: Q
4.3.3 Sustitución del arnés de cables del brazo superior - IRB 2600ID
Acción
Desmonte el tope mecánico, la abrazadera
y la cubierta.
Retire las dos cubiertas VK que cubren los
tornillos de fijación que sujetan el arnés de
cables al tubo del brazo.
© Copyright 2009-2018 ABB. Reservados todos los derechos.
4 Reparación
Información
Consulte la sección:
• Sustitución del motor del eje 5 -
IRB 2600ID en la página 347

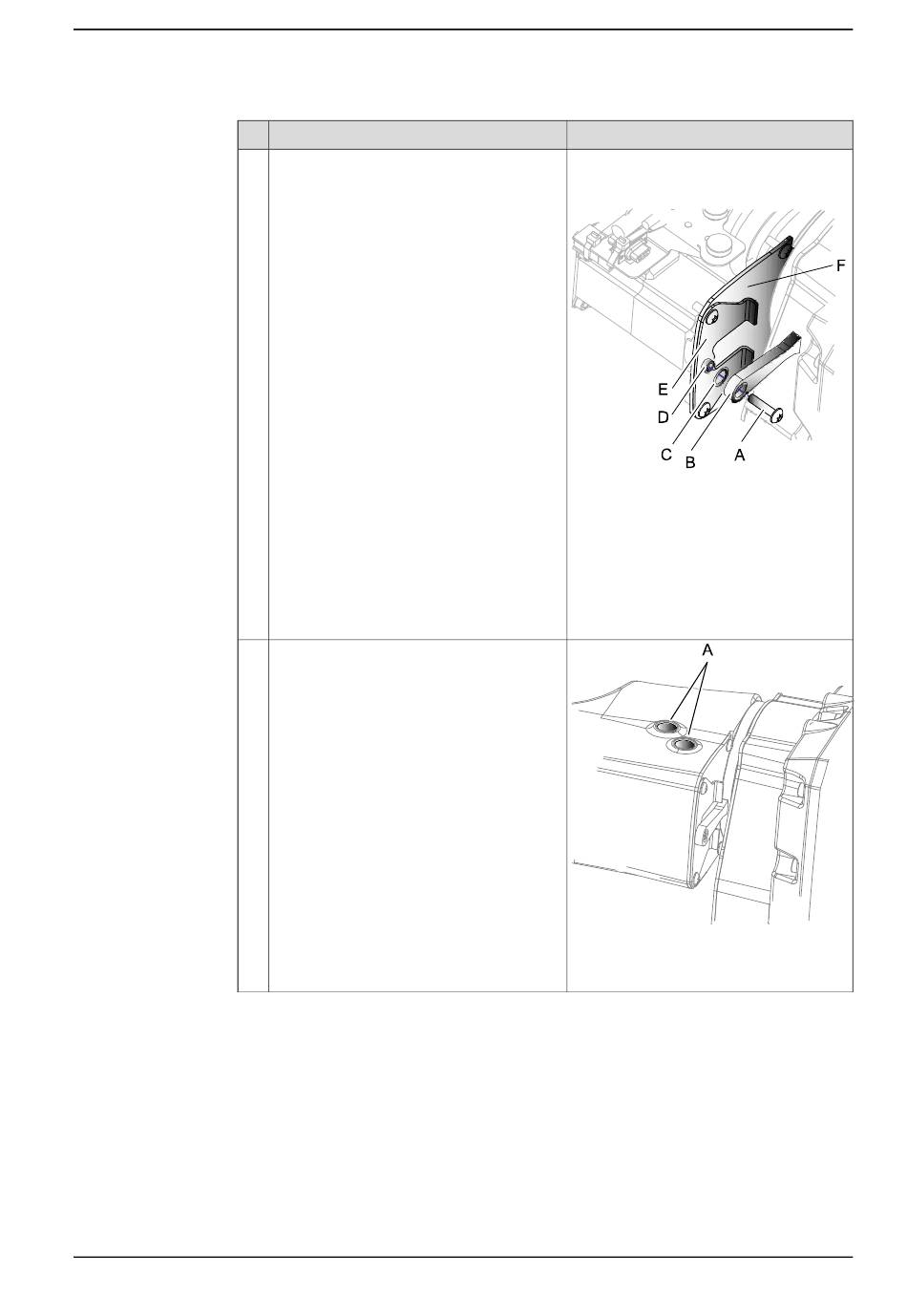

xx1000000879
Piezas:
A Tornillos de fijación (5 unidades)
B Tope mecánico
C Junta tórica
D Anillo separador
E Abrazadera
F Cubierta
xx1000000934
Piezas:
A Cubiertas VK (2 unidades)
Continúa en la página siguiente
Continuación
