Capítulo 7 Instrucciones binarias
Parámetro Tipo de
parámetro
EN Entrada
IN Entrada
MSK Entrada
AND_MASK Salida
ENO Salida
146
Tipo de Descripción
datos
BOOL Habilitar instrucción.
Cierto: ejecuta el cálculo de entero AND máscara bit a bit.
Falso: no se realiza ningún cálculo.
Se aplica a programas de diagrama de lógica de escalera.
DINT Debe tener formato de entero.
DINT Debe tener formato de entero.
DINT Bit a bit lógica AND entre IN y MSK.
BOOL Habilita la salida.
Se aplica a programas de diagrama de lógica de escalera.

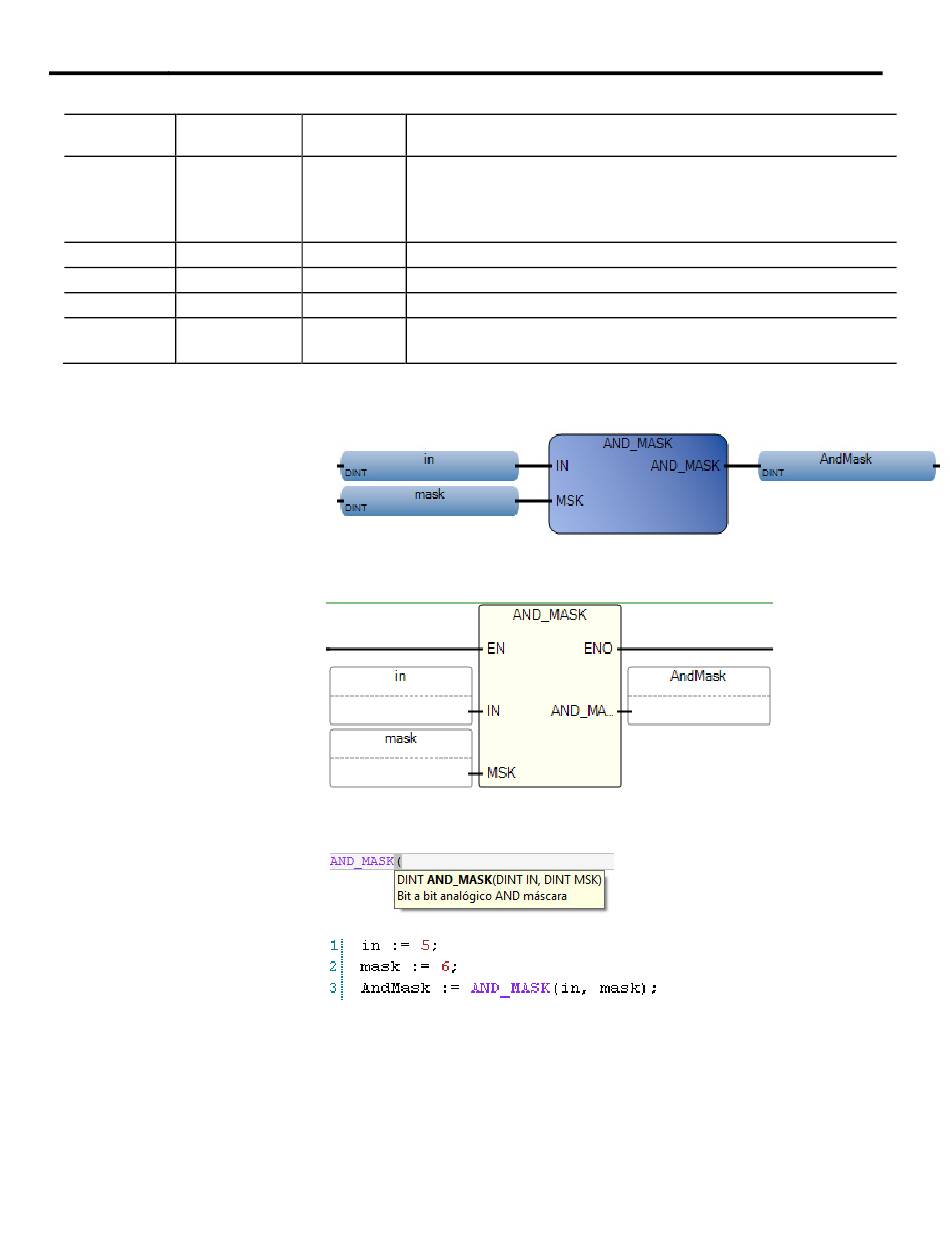

Ejemplo de diagrama de bloque de funciones AND_MASK
Ejemplo de diagrama de lógica de escalera AND_MASK
Ejemplo de texto estructurado AND_MASK
(* Equivalencia de ST: *)
parity := AND_MASK (xvalue, 1); (* 1 si xvalue es impar *)
result := AND_MASK (16#abc, 16#f0f); (* igual a 16#a0c *)
