Capítulo 14 Instrucciones del contador de alta velocidad (HSC)
356
2. En el organizador de proyectos, haga doble clic en el programa de HSC
y, a continuación, en Variables locales.
Puede ver los valores de las dos salidas HSC: STS (MyStatus) y HSCSTS
(MyInfo).
3. Haga doble clic en el contacto directo _IO_EM_DI_05 para mostrar la
ventana Selector de variables.

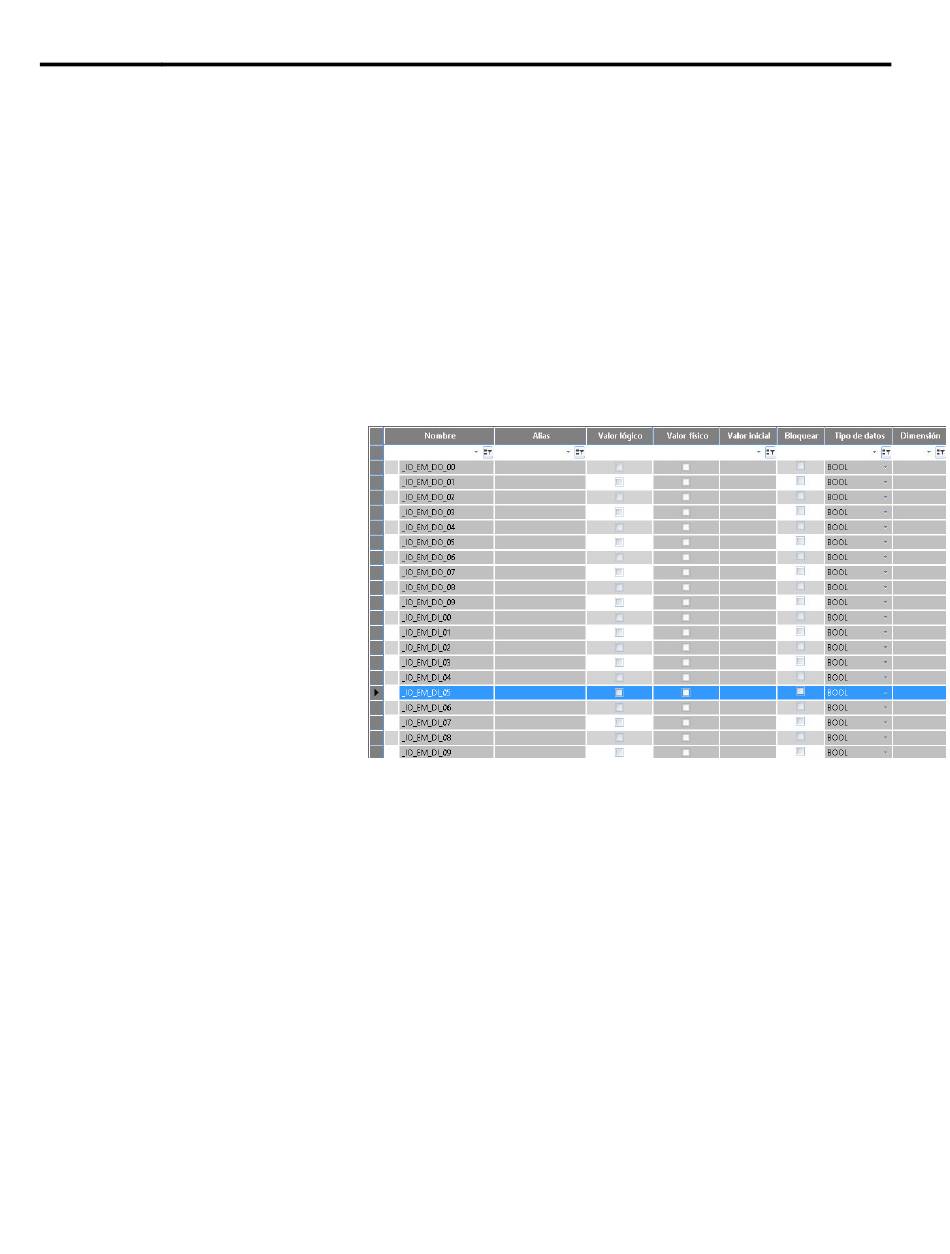

4. Haga clic en la ficha E/S: Micro830 y, a continuación, en la fila
_IO_EM_DI_05.
5. Seleccione Bloquear y Valor lógico para forzar la entrada en la
posición Activada.
6. Para ver resultados, haga clic en la ficha Variables locales para ver los
cambios en las variables.
7. Expanda las listas de las variables MyAppData y MyInfo.
8. Encienda el codificador para ver el recuento ascendente/descendente
del contador. Por ejemplo, si el codificador está adjunto a un eje del
motor, encienda este último para activar el recuento del HSC.
9. Compruebe que el valor lógico de la variable MyStatus sea 1, lo que
indica que el HSC se está ejecutando.
10. Visualice el valor del contador en MyInfo.Accumulator.
Consulte HSC (contador de alta velocidad) para obtener la lista
completa de códigos de estado.
