Capítulo 7 Instrucciones binarias
Tipo de
Parámetro
parámetro
EN Entrada
IN Entrada
NbS Entrada
SHR Salida
ENO Salida
164
Esta instrucción se aplica a los controladores Micro810, Micro820,
Micro830, Micro850, Micro870 y a Micro800 Simulator.
Utilice esta tabla para determinar los valores de parámetros de esta
instrucción.
Tipo de Descripción
datos
BOOL Habilitar instrucción.
Cierto: mueve enteros hacia la derecha.
Falso: no realiza ningún movimiento de enteros.
Se aplica a programas de diagrama de lógica de escalera.
DINT Cualquier valor entero.
DINT Número de desplazamientos de 1 bit (en el conjunto [1..31]).
Valor desplazado hacia la derecha. No tiene ningún efecto si NbS <= 0.
DINT
Si el valor es 0, reemplaza al bit más significativo.
BOOL Habilita la salida.
Se aplica a programas de diagrama de lógica de escalera.

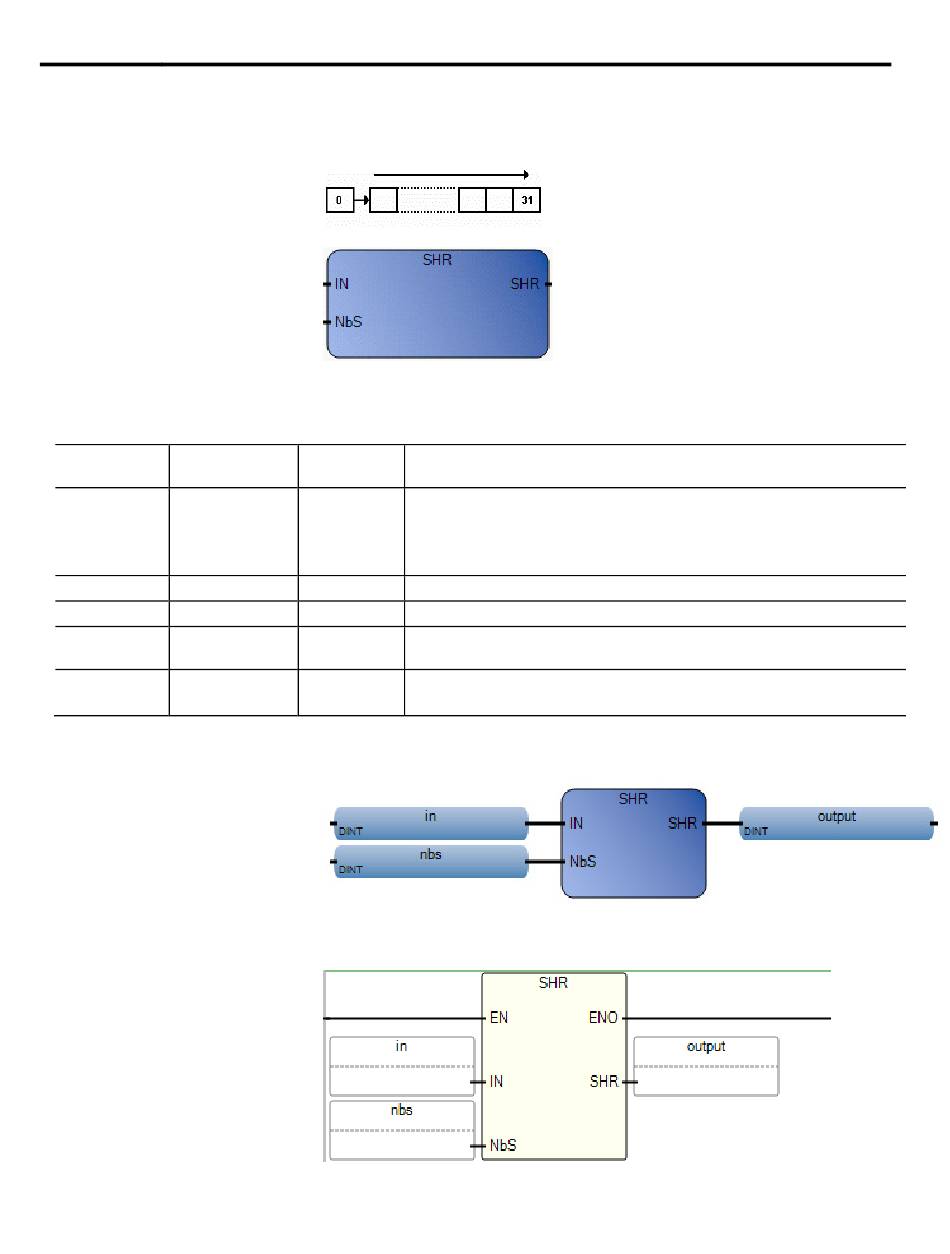

Ejemplo de diagrama de bloque de funciones SHR
Ejemplo de diagrama de lógica de escalera SHR
