Capítulo 4 Instrucción de alarma
Parámetro Tipo de
parámetro
EN Entrada
H Entrada
X Entrada
L Entrada
EPS Entrada
QH Salida
Q Salida
QL Salida
ENO Salida
72
Tipo de datos
BOOL
REAL
REAL
REAL
REAL
BOOL
BOOL
BOOL
BOOL

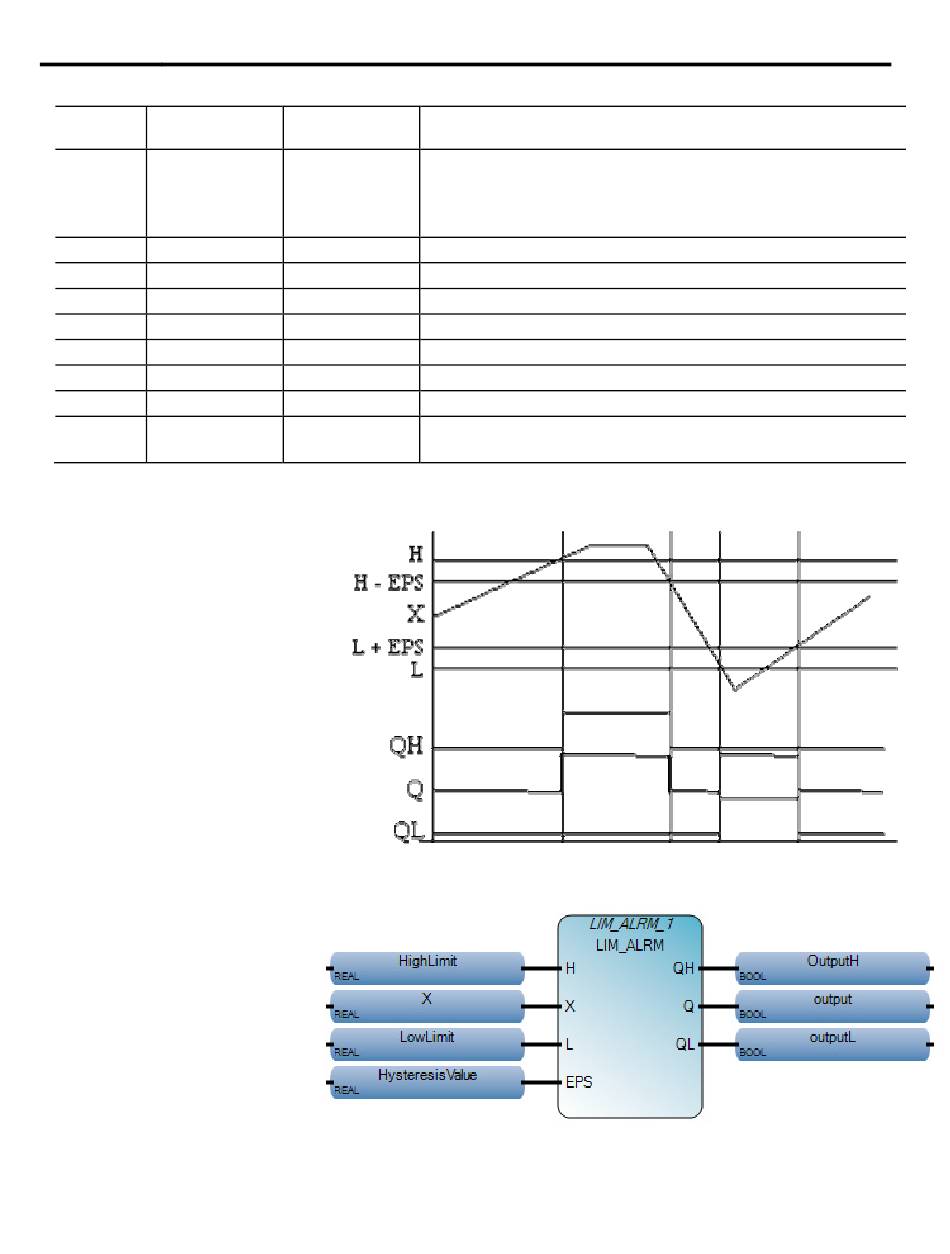

Ejemplo de diagrama de temporización LIM_ALRM
Ejemplo de diagrama de bloque de funciones LIM_ALRM
Publicación de Rockwell Automation 2080-RM001I-ES-E - Enero 2019
Descripción
Si es Cierto, habilita el bloque de instrucción.
Cierto: ejecuta el cálculo de LIM_ALRM actual.
Falso: no se realiza ningún cálculo.
Solo se aplica a programas de diagrama de lógica de escalera.
Valor del límite superior.
La entrada es cualquier valor real.
Valor del límite inferior.
Valor de histéresis (debe ser mayor que cero).
Alarma alta: CIERTO si X es superior al límite alto H.
Salida de alarma: CIERTO si X está fuera de los límites.
Alarma baja: CIERTO si X es inferior al límite bajo L.
Habilita salidas.
Solo se aplica a programas de diagrama de lógica de escalera.
