Entrées/Sorties audio AES/EBU
Appuyez sur le bouton AES situé sur la face avant du Teranex 2D pour sélectionner une entrée
audio numérique AES/EBU. La sortie AES/EBU est toujours active.
Le connecteur DB-25 permet de connecter jusqu'à 8 canaux d'entrée (4 paires) et 8 canaux de sortie
(4 paires) audio symétrique numérique AES/EBU au Teranex 2D.
Vous devrez alors utiliser un câble épanoui, par exemple un câble Yamaha standard conçu pour les
connexions XLR symétriques. Les câbles épanouis sont peu onéreux et peuvent être achetés dans
de nombreux commerces. Vous pouvez également en fabriquer à l'aide de connecteurs et de câbles
vendus dans le commerce.
Les broches DB-25 sont également compatibles avec les
Canal audio
analogique
Entrée 1&2
Entrée 3&4
Entrée 5&6
Entrée 7&8
Sortie 1&2
Sortie 3&4
Sortie 5&6
Sortie 7&8
Broches audio AES/EBU du Teranex 2D.
13 12 10 8 7 6 5
25 24 23 22 21 20 19 18 17 16 15 14
connecteurs Yamaha™, Mackie™, Sony™ et Apogee™.
Point chaud ( + ) Point froid (-)
1
2
3
4
5
6
7
8
4 3 2 1
Masse
14 10
15 12
16 13
17 22
18 23
19 24
20 25
21 25

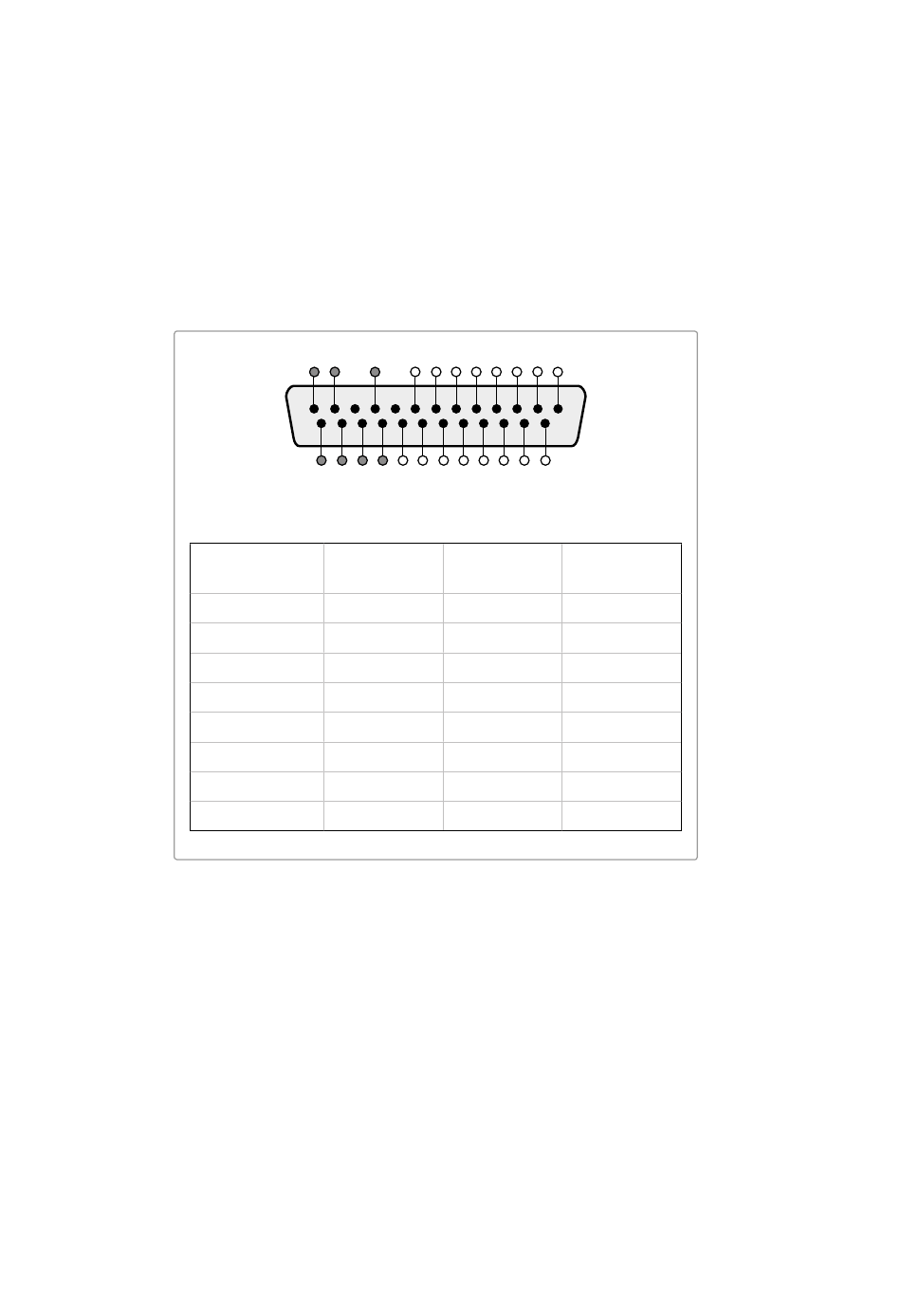

Broches du connecteur DB25 pour le Teranex 2D 340 340
