Teranex Processor 전원을 연결하고 입 / 출력을 연결하세요 .
입력 설정하기
제어 패널의 IN 버튼을 누르고 SDI 비디오를 선택하세요 . Teranex 의 LCD 에는 입력 비디오가
1
나타나며 , 입력 포맷이 자동으로 감지되어 해당 버튼에 불이 들어옵니다 .
EMBED 버튼을 눌러 오디오 입력 포맷을 설정하세요 .
2
VIDEO
IN SDI
HDMI
OUT ANLG

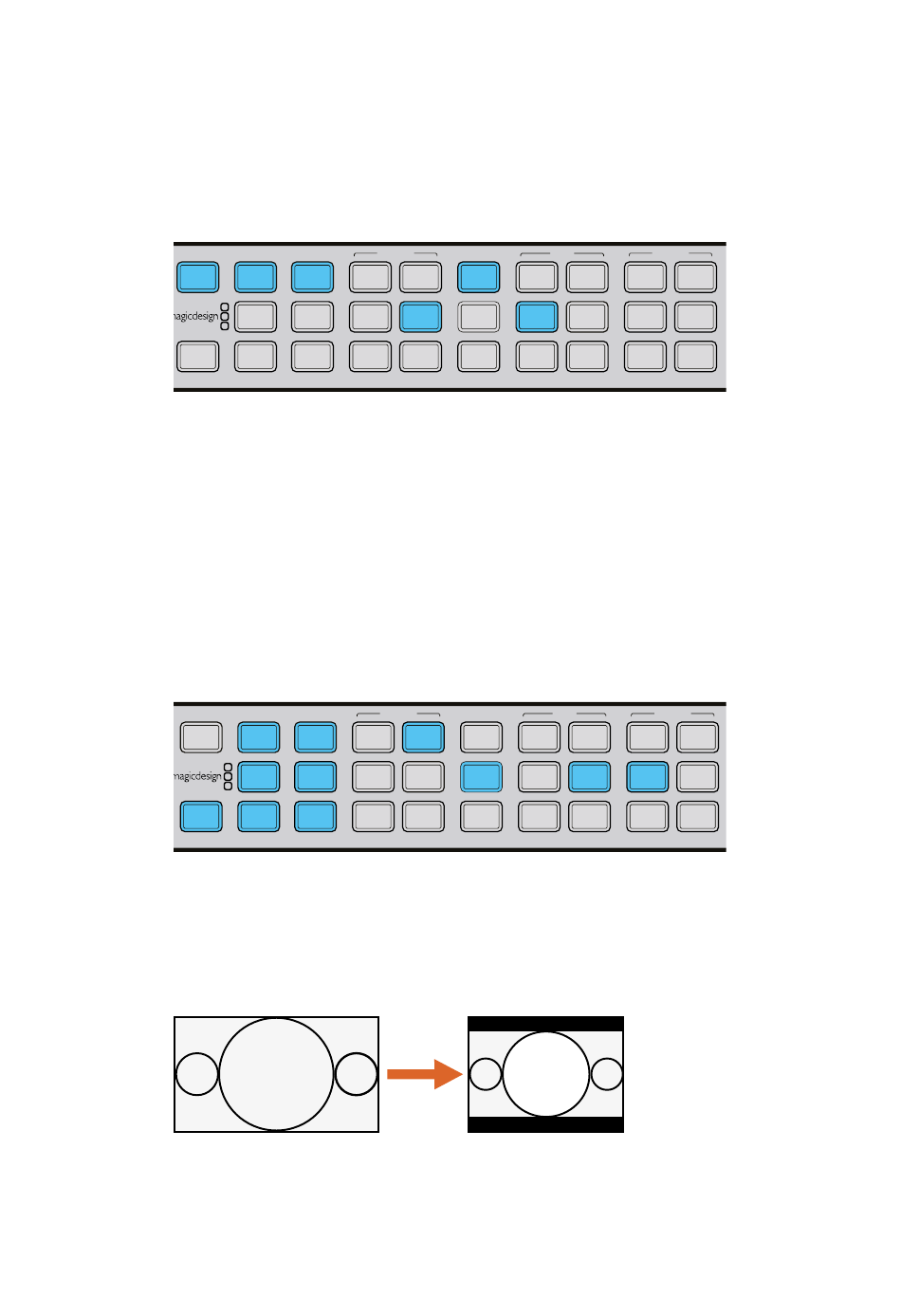

IN 버튼을 누르면 입력 포맷이 제어 패널의 해당 버튼을 통해 표시됩니다. 위 그림의 입력
포맷은 오디오가 임베디드된 SDI를 통해 전송되는 1080p25 입력 포맷을 나타냅니다.
출력 설정하기
제어 패널에 있는 OUT 버튼을 누르세요 . Teranex 2D 의 모든 출력 버튼에 파란불이
1
들어옵니다 . Teranex 3D 의 EMBED 오디오 버튼에 파란불이 들어옵니다 . AES 버튼 또는
ANLG 버튼을 선택하세요 . AES/EBU 와 아날로그 오디오 출력은 XLR 커넥터를 사용합니다 .
576 버튼을 누르세요 . 버튼에 초록불이 들어옵니다 . 'I' 버튼과 '50' 버튼에도 초록불이
2
들어오는 것을 볼 수 있습니다 . 이는 PAL 576 출력에는 인터레이스 비디오와 초당 50
필드만 사용 가능하기 때문입니다 .
메뉴 버튼에서 Change 버튼을 선택하세요 . 이제 LCD 에 출력 비디오가 나타나며 모든 출력
3
연결로 전송됩니다 . 버튼에 파란불이 들어오며 설정이 완료됩니다 .
VIDEO
IN SDI
HDMI
OUT ANLG
OUT 버튼을 눌러 출력 설정을 선택합니다. 위 그림의
출력은 레터박스 종횡비의 576i50로 설정되어 있습니다.
종횡비 설정하기
LBOX/PBOX 버튼을 눌러 종횡비를 레터박스로 설정하세요 . Teranex Processor 의 비디오 다운
컨버전 준비가 완료되었습니다 .
16:9 Ratio Image
SD 출력에 LBOX/PBOX 버튼을 설정하면 16:9 영상을 4:3
프레임에 맞게 변환합니다. 4:3 컨버전은 화면 위/아래에 검은색
막대를 추가하여 올바른 형태의 와이드스크린을 유지합니다.
AUDIO FORMAT FRAME
486 576
EMBED
AES 720 1080
2K
ANLG
1080
AUDIO FORMAT FRAME
486 576
EMBED
AES 720 1080
2K
ANLG
1080
4:3 종횡비 영상
RATE
P 23.98 24 ANAM
LBOX
I 25 50
PBOX
29.97 59.94
PSF SMART
30 60
RATE
P 23.98 24 ANAM
LBOX
I 25 50
PBOX
29.97 59.94
PSF SMART
30 60
ASPECT
14:9
CCUT
ZOOM
ADJ
ASPECT
14:9
CCUT
ZOOM
ADJ
컨버전 워크플로
