시작하기
전원 연결하기
전원을 연결하고 입 / 출력 신호를 연결하기만 하면 Teranex Processor 의 사용 준비가 완료됩니다 .
Teranex Processor 뒷면 패널에 있는 전원 입력에 표준 IEC 전원 케이블을 연결해 전원을
공급합니다 .
비디오 연결하기
Teranex Processor 의 비디오 입력에 소스 비디오 입력을 연결하고 출력하려는 장비에 비디오
출력을 연결하세요 . 모든 비디오 출력은 동시에 활성화되므로 필요할 시 더 많은 장비를 연결할
수 있다는 사실을 기억하세요 . 제어 패널의 LCD 를 사용해 신호를 확인하세요 . LCD 에 입력 또는
출력 비디오를 디스플레이할 수 있으며 IN 또는 OUT 버튼을 눌러 각 디스플레이를 설정할 수
있습니다 . 비디오 포맷과 프레임 속도 등의 세부 정보 또한 LCD 에 표시됩니다 . Teranex Express
와 Teranex AV 에서는 타임코드와 오디오 레벨까지 표시됩니다 .
오디오 연결하기
SDI 비디오를 연결하면 SDI 비디오 신호에 임베디드된 오디오까지 함께 연결됩니다 . XLR
커넥터를 탑재한 Teranex Processor 를 사용할 경우 아날로그 오디오까지 연결할 수 있습니다 .
VIDEO AUDIO FORMAT
IN SDI 486
EMBED
HDMI AES 720
2K
OUT ANLG ANLG
1080
VIDEO AUDIO FORMAT
DOLBY METADATA

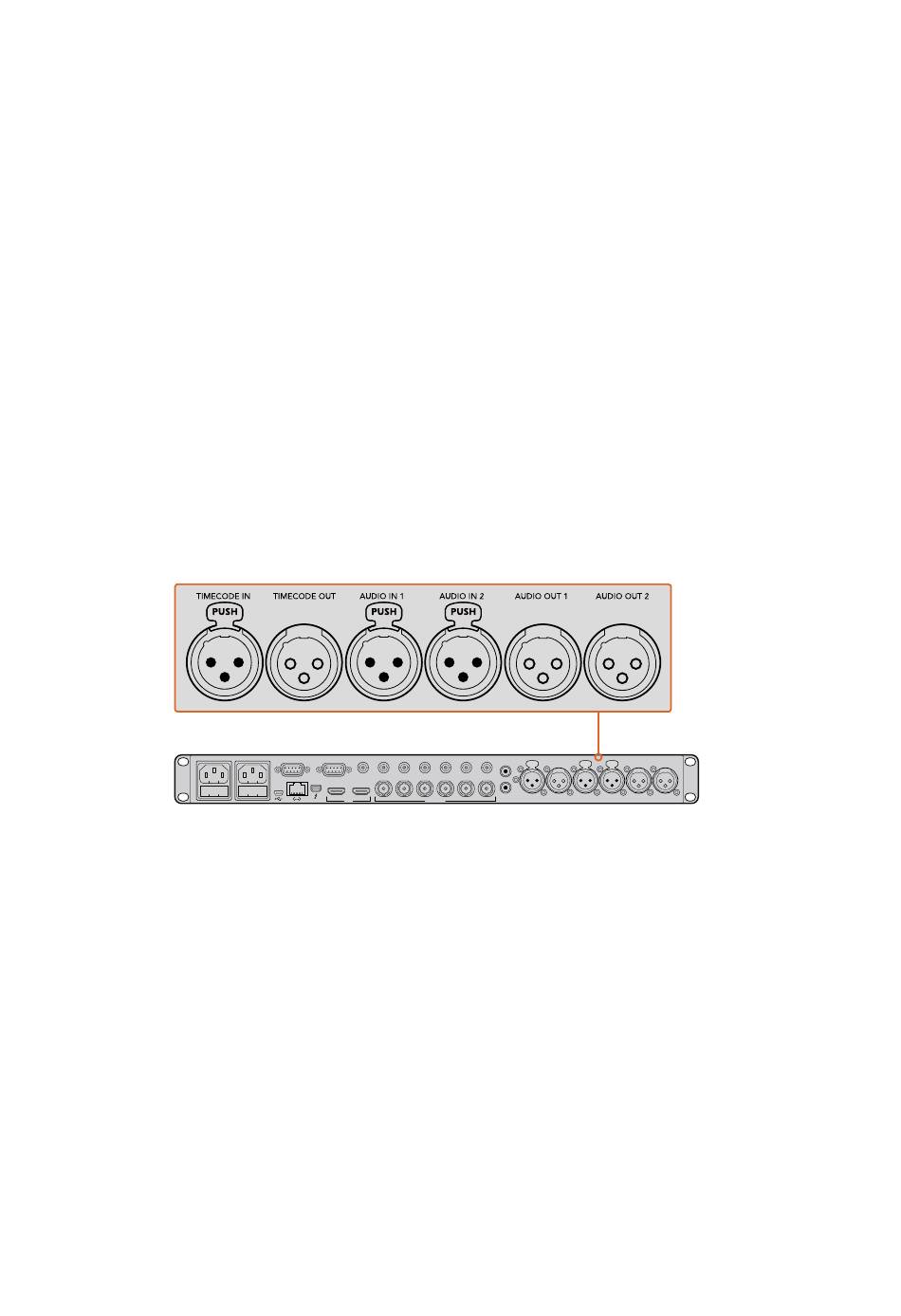

Teranex 3D에는 아날로그 또는 AES 오디오 입/출력을 위한 XLR 커넥터뿐만
아니라 LTC 타임코드 입/출력까지 탑재되어 있습니다.
컨버전
Teranex Processor 에 전원을 연결한 뒤 입 / 출력을 연결하고 나면 컨버전을 수행할 준비가
완료됩니다 . 컨버전을 설정하려면 먼저 입력을 설정한 뒤 입력 신호를 확인하세요 .
입력 설정하기
제어 패널 좌측에 있는 IN 버튼을 누르세요 . 선택한 버튼에 불이 들어옵니다 .
1
Video 버튼을 사용하여 SDI, HDMI, 아날로그 , 광학 비디오 입력 중 원하는
2
입력을 선택하세요 .
입력을 선택하면 내장 LCD 에 해당 영상이 디스플레이되고 Teranex 에서 입력 포맷을
3
자동으로 감지하며 포맷과 프레임 속도를 포함한 모든 해당 버튼에 불이 들어옵니다 .
FRAME RATE ASPECT
576 P 23.98 24 ANAM 14:9
LBOX CCUT
1080 I 25 50
PBOX ZOOM
29.97 59.94
PSF SMART ADJ
30 60
FRAME RATE ASPECT
REMOTE IN/OUT REF IN Y/NTSC/PAL IN B-Y IN R-Y IN Y/NTSC/PAL OUT B-Y OUT
IN A IN B LOOP A LOOP B
IN OUT
HDMI SD/HD/3G-SDI
MENU VIDEO PRESETS AUDIO STATUS
HOME GAIN BLK 1 2
MENU
SAT HUE 3 4
1
SYSTEM STATUS
MENU R-Y
SHARP 5 6
2 B-Y
MENU VIDEO PRESETS
R-Y OUT STEREO IN TIMECODE IN TIMECODE OUT AUDIO IN 1 AUDIO IN 2 AUDIO OUT 1
PUSH PUSH PUSH
L
OUT A OUT B
R
PANEL
LOCK
REM
LOCK
AUDIO OUT 2
시작하기
