Los indicadores de funcionamiento del sistema proporcionan
la siguiente información al encenderse:
VID
REF
PS1
PS2
TC
CC
<-->
Los indicadores del audio, el código de tiempo y los subtítulos opcionales indican la presencia de
estos elementos en fuente o la señal transmitida según corresponda.
IN
OUT
PRESETS AUDIO STATUS
1 2
3 4
SYSTEM STATUS
5 6

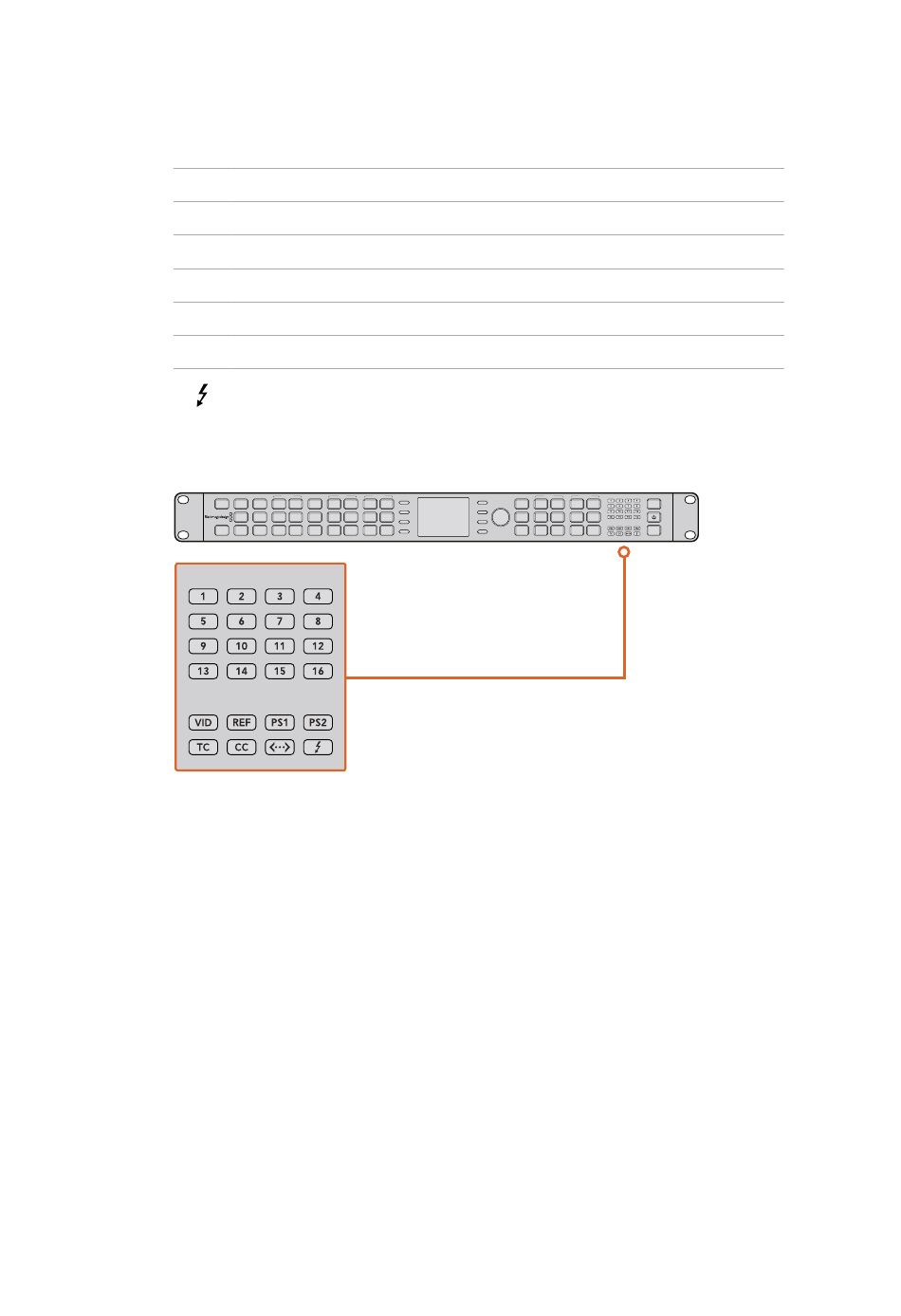

Los ledes que indican el estado del audio y el funcionamiento del sistema
están situados en el costado derecho del panel de control.
Conexión a redes
Para conectar el procesador Teranex a una red, inserte un extremo de un cable estándar CAT-5 en
el puerto Ethernet, situado en el panel trasero, y el otro extremo, al conmutador de red.
Por defecto, el conversor adquiere automáticamente una dirección IP. De todas maneras, es posible
cambiar la configuración de red desde el menú System Setup, en el panel frontal. Presione el botón
HOME, luego seleccione la opción System Setup y elija el menú Ethernet utilizando los botones
contextuales junto a la pantalla. Realice los cambios necesarios mediante las opciones de los
REMOTE IN/OUT
menús. Consulte el apartado «Ajustes para la configuración del sistema» para obtener más
información al respecto,.
Al conectar el conversor a una red, es posible controlar el dispositivo desde un equipo informático
mediante el programa Blackmagic Teranex Setup. Esto es particularmente útil en los casos en los
que el Teranex se encuentra en otro lugar, a cierta distancia del panel de control.
Fuente detectada.
Señal de referencia externa seleccionada y entrada correspondiente activa.
Fuente de alimentación 1 activa.
Fuente de alimentación 1 activa. Solo en modelos Teranex 2D y Teranex 3D.
Código de tiempo detectado en la señal.
Subtítulos opcionales detectados en la señal.
Comunicación establecida mediante una conexión Ethernet.
Comunicación establecida mediante una conexión
Thunderbolt®. Solo en modelos Teranex 2D y Teranex 3D.
VIDEO AUDIO FORMAT FRAME RATE ASPECT
SDI EMBED 486 576 P 23.98 24 ANAM 14:9
LBOX CCUT
HDMI AES 720 1080 I 25 50
PBOX ZOOM
2K 29.97 59.94
ANLG ANLG PSF SMART ADJ
1080 30 60
REF IN
L
ANALOG AUDIO IN/OUT
AUX POWER
R
GND +12V GND STEREO IN AES/EBU DIGITAL AUDIO IN/OUT HDMI IN
PANEL
LOCK
REM
LOCK
MENU VIDEO PRESETS
HOME GAIN BLK 1
MENU
SAT HUE 3
1
MENU R-Y
SHARP 5
2 B-Y
Y/NTSC/PAL IN B-Y IN R-Y IN Y/NTSC/PAL OUT B-Y OUT R-Y OUT
IN LOOP OUT OUT
HDMI OUT
SD/HD/3G-SDI SD/HD/3G-SDI
AUDIO STATUS
PANEL
2
LOCK
4
SYSTEM STATUS
REM
6
LOCK
REMOTE IN/OUT
