Programación de los bloques de función estándares

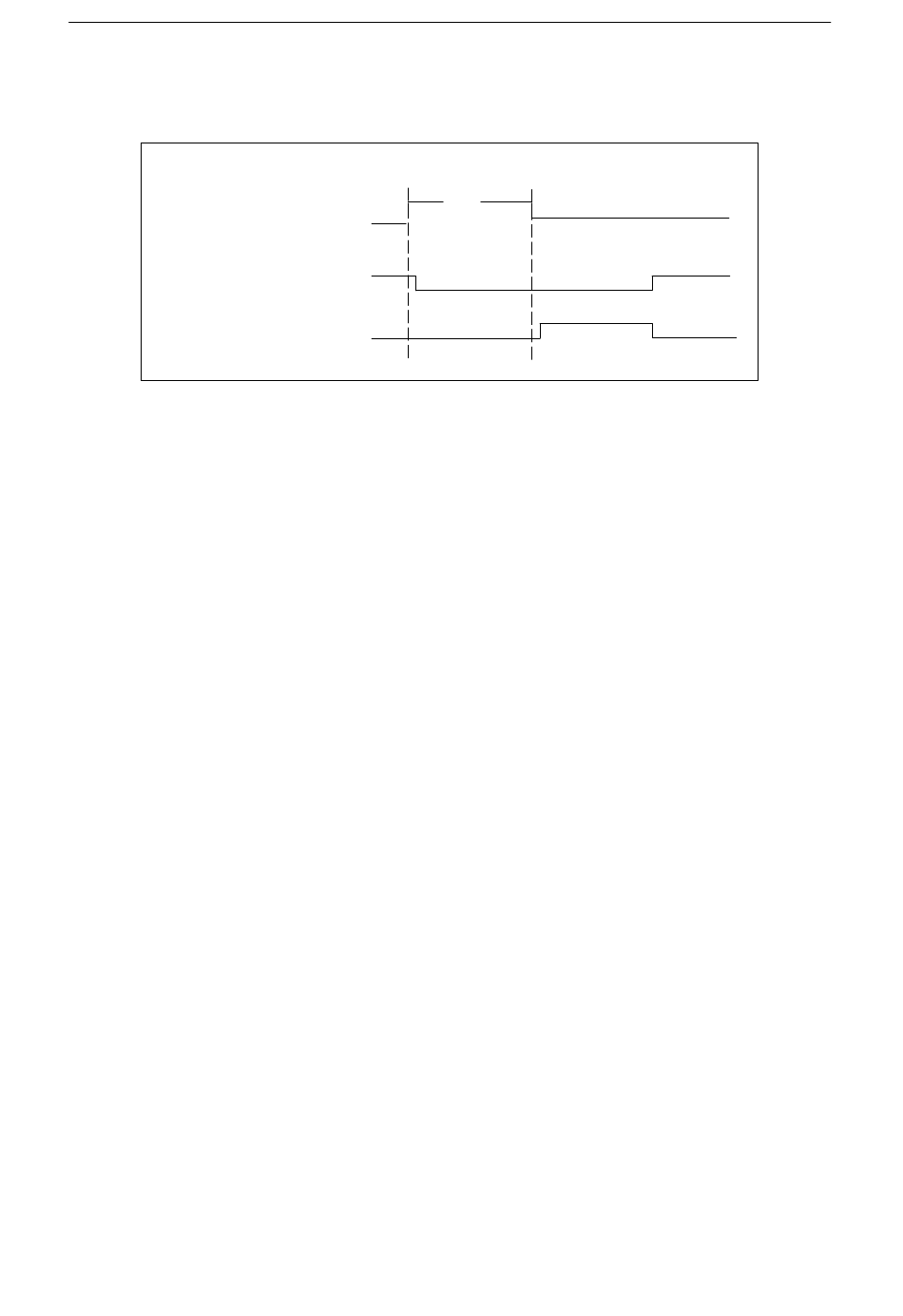

Diagrama de tiempos en el rearranque del FM

En OB 82
Señal de estado, FM restart
(DB de usuario "FMx", DBX10.1)
Señal de estado,
comunicación preparada
(DB de usuario "FMx",
DBX10.0)
Señal de estado, FM startup
(DB de usuario "FMx", DBX10.2)
Si en el FM se inicia un rearranque (a través de un OP o mediante la herramienta
"Parameterize FM 357-2", p. ej., después de realizar una modificación en los datos de
máquina) se generará la correspondiente alarma de diagnóstico (OB82_MDL_STOP),
detectada por la FC 5 y evaluada en el programa de función básico con la FC 22. Después
de que se haya iniciado el programa de respuesta, una alarma de diagnóstico saliente
informará de la reacción del FM.
El FM se reseteará con el rearranque (nuevo arranque en la FC 22) y la interfaz (DBs de
usuario "FMx" y "AXy") se borrará e inicializará.
6-20
Fallo FM
(llamada al OB 82)
Módulo de posicionamiento multieje FM 357-2 para servoaccionamientos y motores paso a paso
FM ok
(llamada al OB 82)
. . .
