4.8 Motores lineales (motores 1FN3, sólo con POSMO CD/CA)

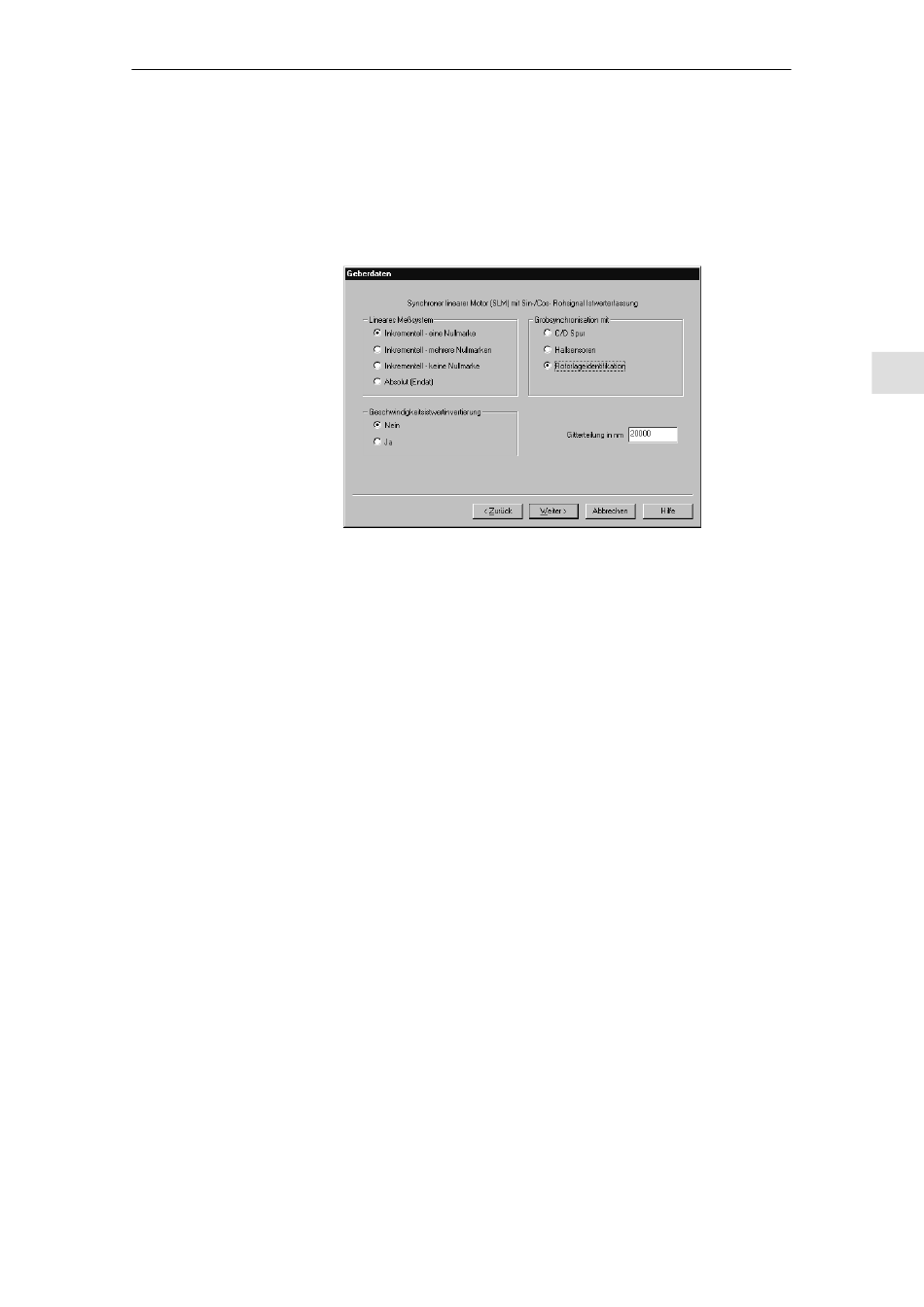

– Diálogo "Sistema de medida/captador"
Campo
"¿Qué sistema de medida utiliza en el motor?" –> Introducir da-
tos
Tras "siguiente" hay que indicar los datos del captador:
Campo "Sistema de medida lineal"
Incremental, un impulso de origen
Hay un sistema de medida incremental con un impulso de
origen en la zona de desplazamiento.
Incremental, varios impulsos de origen
Hay un sistema de medida incremental con varios impulsos
de origen en la zona de desplazamiento.
Incremental, sin impulso de origen
Hay un sistema de medida incremental sin impulso de origen
en la zona de desplazamiento.
Absoluto (EnDat)
Hay un sistema de medida absoluto (EnDat).
Inversión del valor real de la velocidad
Hay que ajustar la inversión como se determinó ya en el
punto "Pruebas en estado libre de tensión".
División de retículo
Hay que ajustar la división de retículo como se introdujo ya
en el punto "Pruebas en estado libre de tensión".
Identificación de posición del rotor
(sólo con sistema de medida incremental)
– Diálogo "Modo de operación"
– Diálogo "Cerrar configuración de accionamiento"
Después de controlar los datos ajustados se cierra la configura-
ción del accionamiento activando
"Aplicar esta configuración de accionamiento".
