6 Descripción de funciones
6.4 Bornes de entrada y salida
Tabla 6-40 Lista de las señales de entrada, continuación
Nombre de la señal, descripción
Activar Teach-In (flanco) (a partir de SW 4.1)
A través de esta señal de entrada se activa la función "Teach-In".
En la activación se introduce la consigna de posición actual como consigna de posición para la secuen-
cia de desplazamiento seleccionada.
Señal 1 Sin efecto
Señal 1/0 Resetear señal de salida "Teach-In exitoso"
Señal 0 Sin efecto
Flanco 0/1 Activar "Teach-In" e incorporar la posición momentánea del eje en la secuencia Teach-In

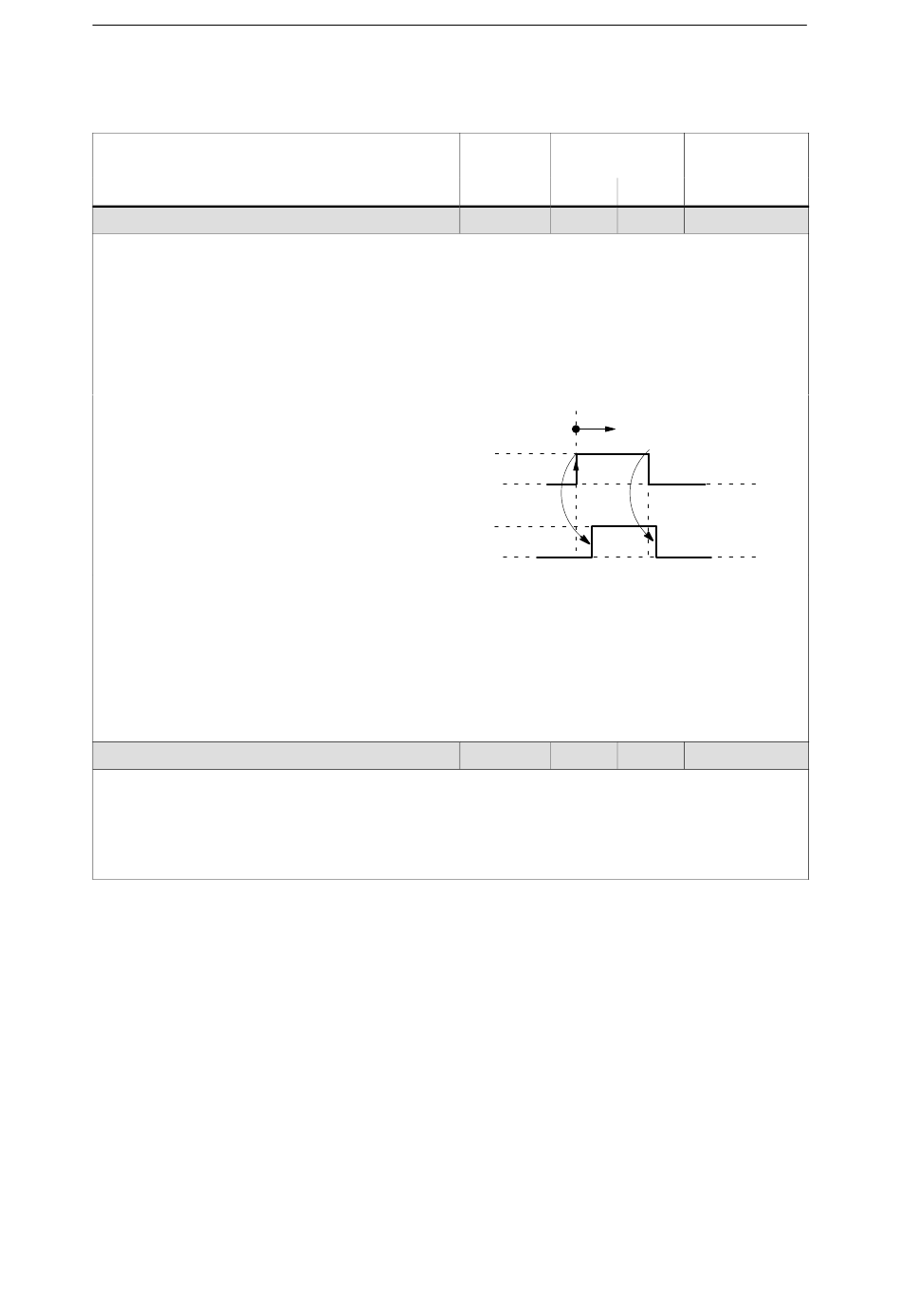

Señal de entrada "Activar Teach-In (flanco)"
Señal de salida "Teach-In exitoso"
Nota:
S
Requisitos para la activación de la función "Teach-In"
– Modo de operación "Posicionar"
– Programa de desplazamiento no funciona ––> señal de salida "Accionamiento parado" = "1"
– Eje está referenciado
S
Ver "Señal de salida – Teach-In exitoso".
S
La función "Teach-In" se describe en el apartado 6.11.
Iniciar referenciado/Interrumpir referenciado
... arranca la búsqueda del punto de referencia de un eje.
Señal 0/1 Arrancar la búsqueda del punto de referencia
Señal 1/0 Interrupción de una búsqueda del punto de referencia arrancada
El accionamiento frena con la deceleración indicada en P0104 (deceleración máxima). La
señal de salida "Punto de referencia definido" permanece a "0".
6-470
Nº función
64
Señal 1
Señal 0
Señal 1
Señal 0
––> P0700 = 3
––> señal de salida "Punto de referencia definido" = "1"
65
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
Modo de opera-
ción
n-cons pos Bit PROFIBUS
– x PosStw.6
Incorporación de la
posición del eje
– x STW1.11
