5 Comunicación a través de PROFIBUS DP
5.6 Datos útiles (áreas PKW y PZD)
PG/PC
PROFIBUS DP
"Esclavo DP POSMO SI/CD/CA"

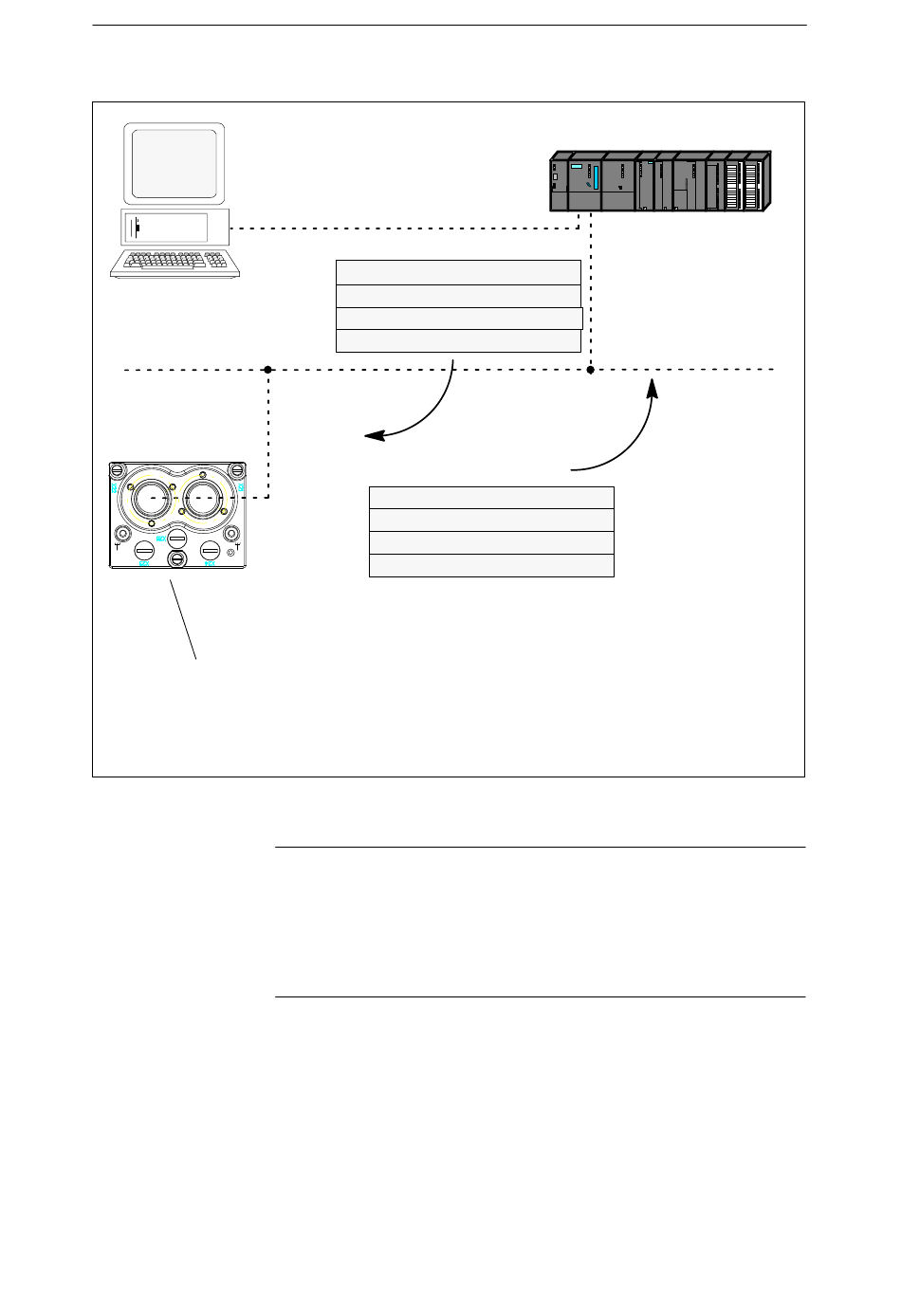

Fig. 5-20 Ejemplo: Escribir parámetros a través de PROFIBUS
5-280
MPI
Área PKW (tarea)
PKE PAW 272 = 1000 0000 0101 0001
IND PAW 274 = 0000 0000 0000 0011
PWE1 PAW 276 = 0000 0000 0000 0000
PWE2 PAW 278 = 14586 (por ejemplo)
Señales de entrada
de periferia
en el esclavo DP
Área PKW (respuesta)
PKE PEW 272 = 0101 0000 0101 0001
IND PEW 274 = 0000 0000 0000 0011
PWE1 PEW 276 = 0000 0000 0000 0000
PWE2 PEW 278 = 14586
PAW Palabra de salida periférica
PEW Palabra de entrada periférica
PKE
IND
PWE Valor del parámetro
AK
PNU Número de parámetro
Nota
Para "escribir parámetros a través de PROFIBUS" se puede utilizar el
bloque "FC 93" de SIMATIC S7.
El bloque está incluido en la caja de herramientas del CD para
POSMO SI/CD/CA en el fichero "s7_Baust.arj" y documentado
mediante su comentario de bloque.
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
SIMATIC S7-300 (CPU: S7-315-2-DP)
AK = 8, PNU = 81
Índice = 3
Valor (high)
Valor (low)
AK = 5, PNU = 81
Índice = 3
Valor (high)
Valor (low)
Identificador del parámetro
Subíndice, número de subparámetro,
índice de matriz (array)
Identificador de tarea (petición) o de respuesta
