03.01 08.01
Tabla 6-43 Lista de las señales de salida, continuación
Nombre de la señal, descripción
Punto de referencia definido/Punto de referencia
no definido
La señal de salida indica si un eje ha sido referenciado.
Durante el referenciado se sincroniza el sistema de medida incremental del eje con el accionamiento.
Señal 1 Punto de referencia definido
El eje tiene un punto de referencia válido.
Señal 0 Ningún punto de referencia definido
El eje no tiene ningún punto de referencia válido.
Nota:
Las siguientes funciones no están activas en un eje que no ha sido referenciado:
S
Final de carrera de software
S
Compensación de juego en inversión
S
Arranque de secuencias de desplazamiento
Acuse consigna
Con esta señal de salida indica el accionamiento que se ha aceptado un nueva tarea de desplazamiento
con la señal de entrada "Activar tarea de desplazamiento (flanco)" y cuando se ha procesado esta tarea
de desplazamiento.
Señal 1 Se procesa una tarea de desplazamiento
Se establece la señal cuando se procesa una tarea de desplazamiento arrancada con la
señal de entrada "Activar tarea de desplazamiento".
Señal 0 Una tarea de desplazamiento no se procesa
Tras terminar la tarea de desplazamiento y la señal de entrada repuesta "Activar tarea de
desplazamiento (flanco)" se repone de nuevo la señal de salida.
Se puede arrancar una nueva tarea de desplazamiento a través de la señal de entrada
"Activar tarea de desplazamiento (flanco)".

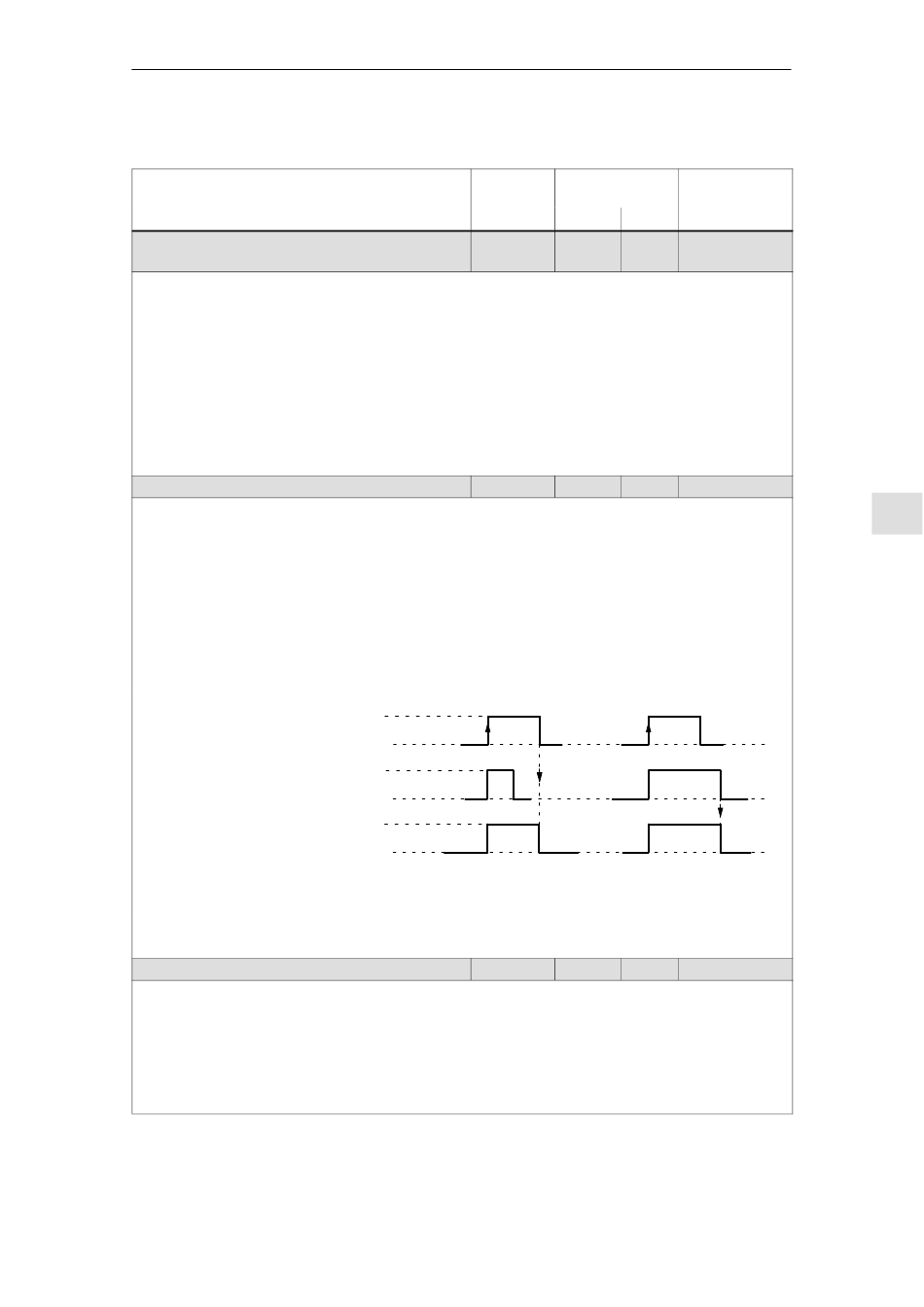

Señal de entrada "Activar tarea de desplazam. (flanco)"
Conectado
Procesamiento de secuencia
Señal de salida "Acuse consigna"
Nota:
Ver señal de entrada "Activar la tarea de desplazamiento (flanco)" en el apartado 6.4.2.
Teach-In ejecutado (a partir de SW 4.1)
A través de esta señal se indica si la función "Teach-In" se ha ejecutado con éxito después de la activa-
ción.
Señal 1 Función "Teach-In" ejecutada
Señal 0 Función no ejecutada
Nota:
S
Ver bajo "Señal de entrada – Activar Teach-In (flanco)".
S
La función "Teach-In" se describe en el apartado 6.11.
E Siemens AG 2005 All Rights Reserved
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
Nº función
Señal 1
Señal 0
Apagado
Señal 1
Señal 0
Ejemplo:
Secuencias de
desplazamiento
6 Descripción de funciones
6.4 Bornes de entrada y salida
Modo de opera-
ción
n-cons pos
61 – x
62 – x
Ejemplo:
Secuencias de
desplazamiento
64 – x
Bit PROFIBUS
ZSW1.11
ZSW1.12
PosZsw.15
6-495
