1 Vista general de los productos
1.3 Datos técnicos
Efectos del
montaje
1-46
Debido al acoplamiento del POSMO SI a la superficie de montaje una
parte de las pérdidas del motor se disipa a través de la brida.
S
Montaje sin aislamiento térmico
Se aplican las siguientes condiciones de montaje para los datos de
motor indicados:
Tabla 1-9 Condiciones de montaje sin aislamiento térmico
Placa de acero
Anchura x Altura x Espesor
450 x 370 x 30
Con superficies de montaje más amplias mejoran las condiciones
de disipación de calor.
S
Montaje con aislamiento térmico sin elementos montados adi-
cionales
El par del motor se tiene que reducir de un 5 % a un 10 %. Se reco-
mienda dimensionar con los valores M
M [Nm]
(100 K)
100 %
aprox. 85 %
hasta 95 %
Sin reductor

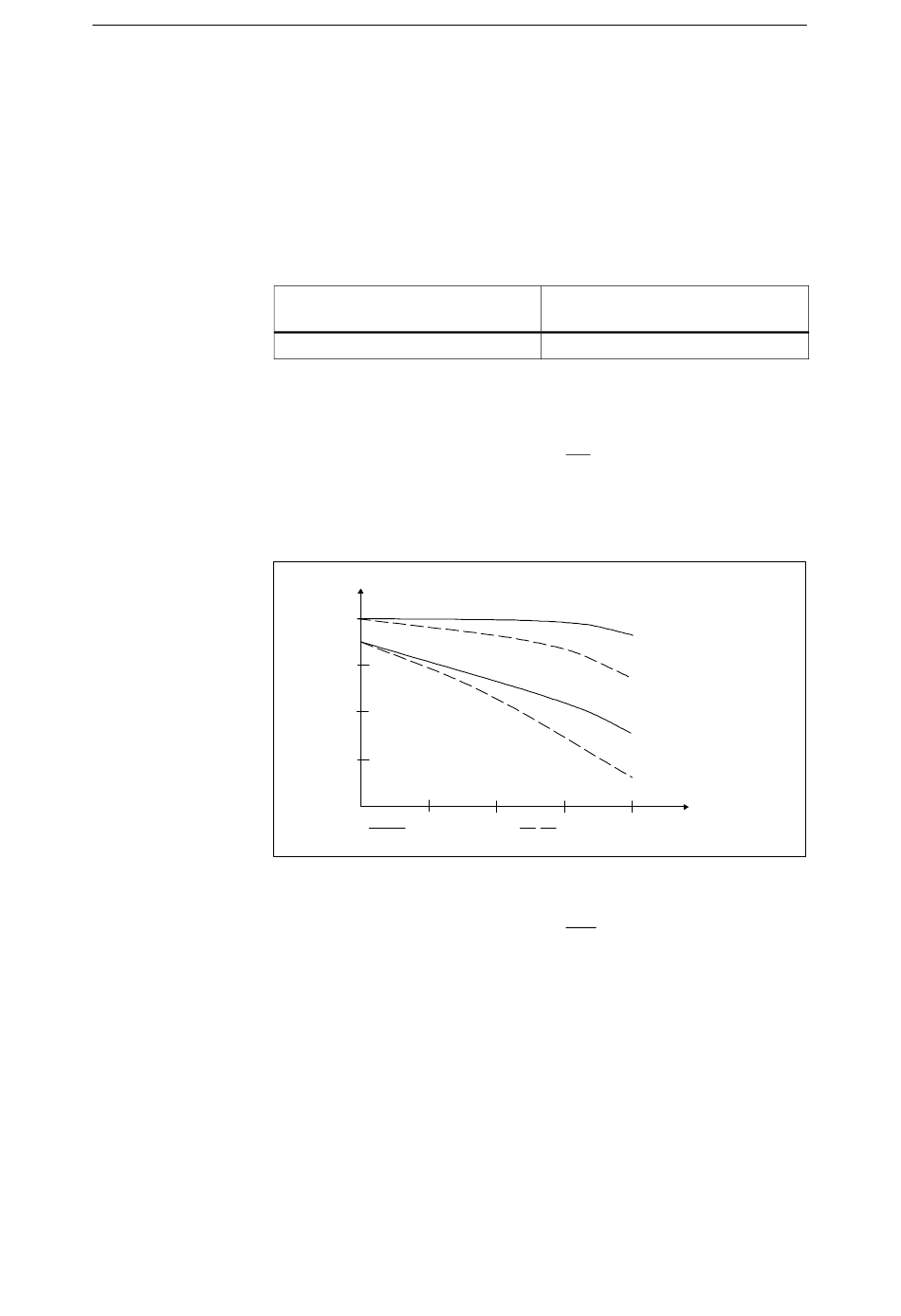

Fig. 1-11 Curvas características S1
S
Montaje con aislamiento térmico con elementos montados adi-
cionales
– Freno de mantenimiento (integrado en el motor)
No se precisa ninguna reducción adicional del par
– del reductor
Se precisa una reducción del par (ver el diagrama anterior)
Indicación en la placa de características: "reduce rating with gea-
ring"
SIMODRIVE POSMO SI/CD/CA Manual de usuario (POS3) – Edición 04.05
Superficie de montaje
2]
[m
0,17
(60 K).
0
Montaje sin
aislamiento
Montaje aislado
n [r/min]
Con reductor
