Principios básicos
3.10 Vigilancia de zonas

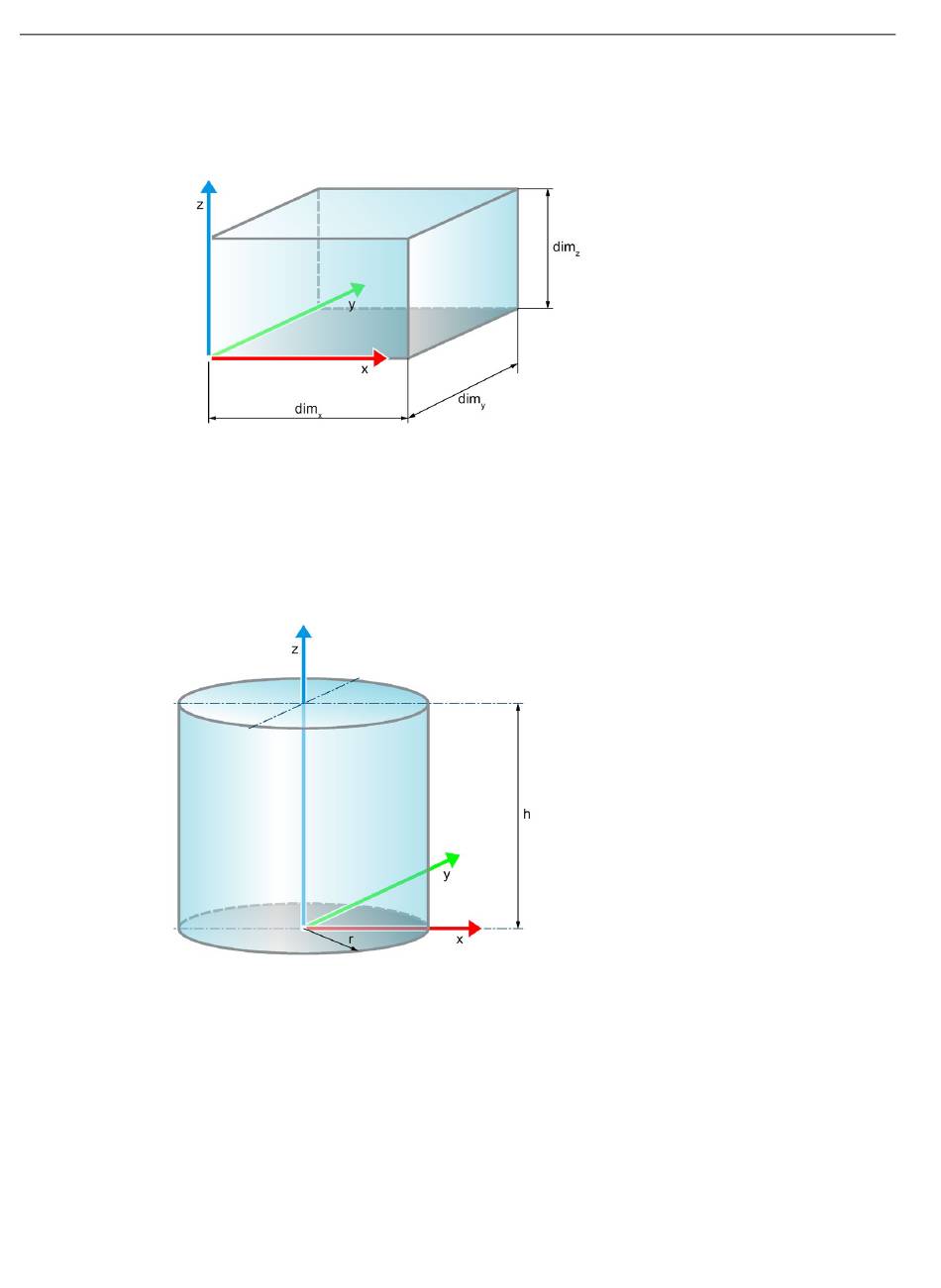

Cubo
Un cubo se define a partir del punto cero y las aristas en sentido x, y, z:
dim
x
dim
y
dim
z
Cilindro
Un cilindro se define a partir del punto cero y el radio de la base y la altura del cilindro:
r
h
154
Arista en sentido x del sistema de coordenadas de zonas
Arista en sentido y del sistema de coordenadas de zonas
Arista en sentido z del sistema de coordenadas de zonas
Radio de la base del cilindro
Altura del cilindro en sentido z del sistema de coordenadas de zonas
Funciones de cinemática de S7-1500T V4.0 en el TIA Portal V15
Manual de funciones, 12/2017, A5E42063028-AA
