Capítulo 8: Operación de control PID
Si el proceso sigue fuera de control por un cierto tiempo, la PV cruzará mas tarde uno de los
umbrales externos de alarmas, nombrados High-high alarm y Low-low alarm. Se programan sus
1
valores de umbral usando los registros de la tabla del lazo enumerados en la figura anterior. Una
alarma High-high o Low-low indica que existe una condición seria y que necesita la atención
2
inmediata del operador.
Las alarmas de valor absoluto de la PV se informan en los cuatro
3
Bits en la palabra de estado V+06 en la tabla del lazo, según lo
mostrado a la derecha. Recomendamos usar lógica ladder para
supervisar estos bits. Las instrucciones de las instrucciones bit-of-
4
word hacen ésto muy fácil. Además, usted puede supervisar
alarmas de PID usando DirectSOFT con la ventana PID View.
5
Alarmas de desvío de la PV

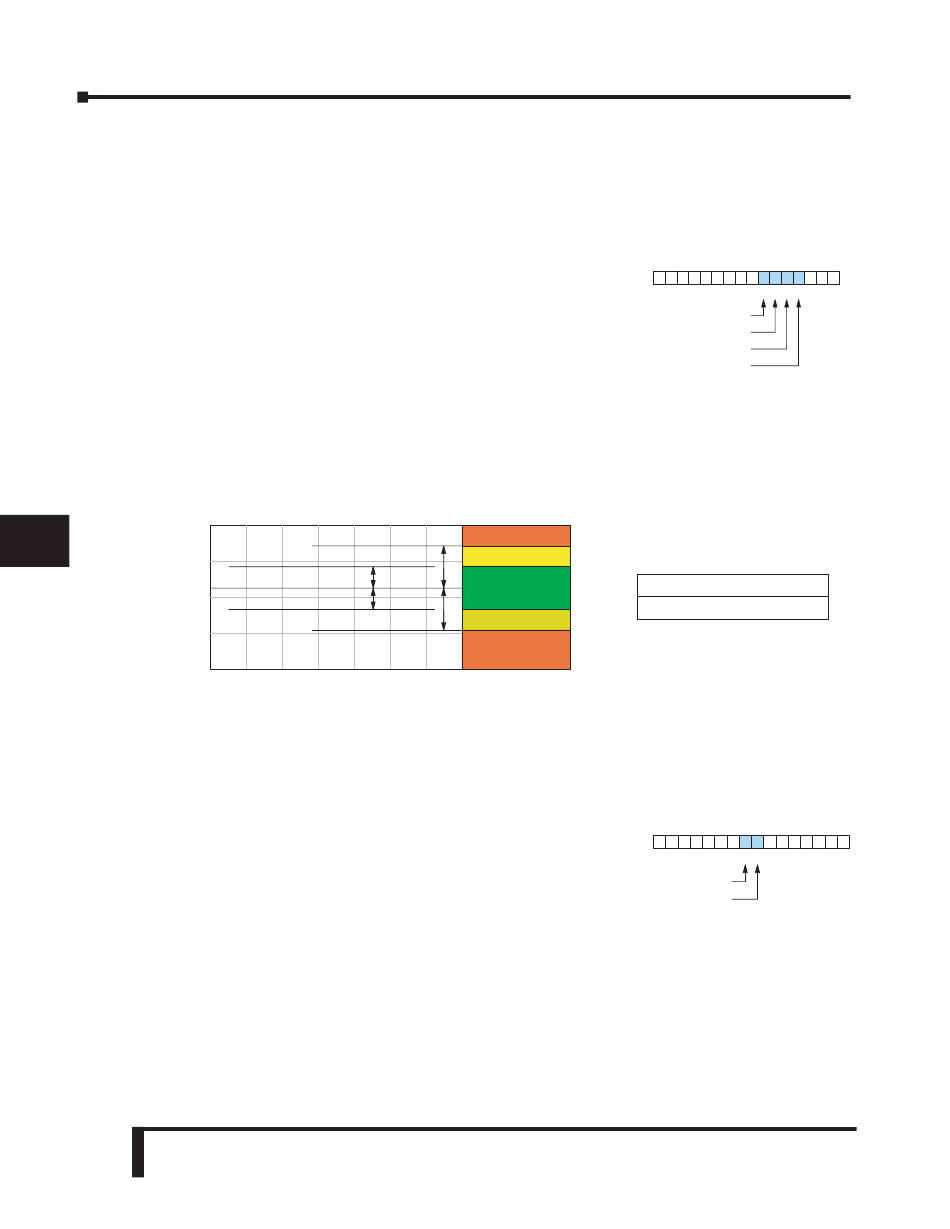

La alarma de desvío de la variable de proceso PV supervisa cuanto se ha desviado la PV con
6
respecto al valor de referencia (SP). La alarma de desvío tiene dos umbrales programables, y
cada umbral se aplica igualmente sobre y debajo del valor actual del SP.
7
En la figura de abajo, la alarma de desvío más pequeña se llama "desvío amarillo" (Yellow
Deviation), indicando una condición de precaución. La alarma de desvío más grande se llama
8
9
SP
10
11
"desvío rojo"(Red Deviation), indicando una condición de error fuerte. Los valores de umbral
usan las localizaciones V+17 y V+20 de la tabla de parámetros del lazo según lo mostrado.
12
Los umbrales definen las zonas, que fluctúan con el valor de SP. La zona verde que rodea el valor
del SP representa una condición normal (sin ninguna alarma). Las zonas amarilla están fuera
de la zona verde, y las zonas rojas están más allá de ésas.
13
Las alarmas de desvío de la PV se informan en los dos bits en la
palabra de estado V+06 en la tabla del lazo, según lo mostrado
14
a la derecha. Recomendamos usar lógica ladder para supervisar
estos bits. Las instrucciones de bit-of-word hacen esto muy
A
fácil. Además, usted puede supervisar alarmas de PID usando
DirectSOFT y con el fiálog PID View abierto. .
B
La alarma de desvío de la PV se puede activar o desactivar independientemente de las otras
alarmas de la PV, usando el bit 13 de la palabra V+00 de la tabla PID.
Recuerde que la función de histéresis de alarmas trabaja conjuntamente con las alarmas de
C
desvío y de valor absoluto, y se discute al final de esta sección.
D
8–38
Manual del PLC DL06, 2a. edición en español, 6/07
Alarma de Desvío roja
Alarma de Desvío amarilla
Alarma de Desvío amarilla
Alarma de Desvío roja
Supervisión de modo/alarmas V+06
Bit
15
14
Alarma High-high
Alarma High
Alarma Low
Alarma Low-low
Roja
Amarilla
V+17
XXXX
Verde
V+20
XXXX
Amarilla
Roja
Supervisión de modo/alarmas V+06
Bit
15
14
Desvío rojo
Desvío amarillo
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Tabla del lazo
Alarma de Desvío amarilla
Alarma de Desvío roja
13
12
11
10
9
8
7
6
5
4
3
2
1
0
