Ejemplos de programas ladder con PLC DL06
Ejemplo 1.
A continuación presentamos como hacer un proyecto que debe ser definido por un técnico que
entienda el proceso a ser controlado. Hay muchas etapas iniciales antes de hacer el sistema de
control y de ejecutar la programación del PLC:
Como ejemplo de la metodología para poder hacer un proyecto industrial o comercial con un
PLC mostraremos un ejemplo simple de un sistema de molienda de mineral con 3 correas
transportadoras. En los próximos ejemplos trabajaremos sobre el mismo concepto.
Etapa 1. Este control debe tener un enclavamiento de partida de tres correas transportadoras
de mineral que deben partir una luego de otra con un retraso entre cada una para alimentar un
triturador de mineral y
además, al ser activada una
parada de emergencia por
cuerda, todas las correas que
están en el lado "aguas
arriba"
van
inmediatamente.

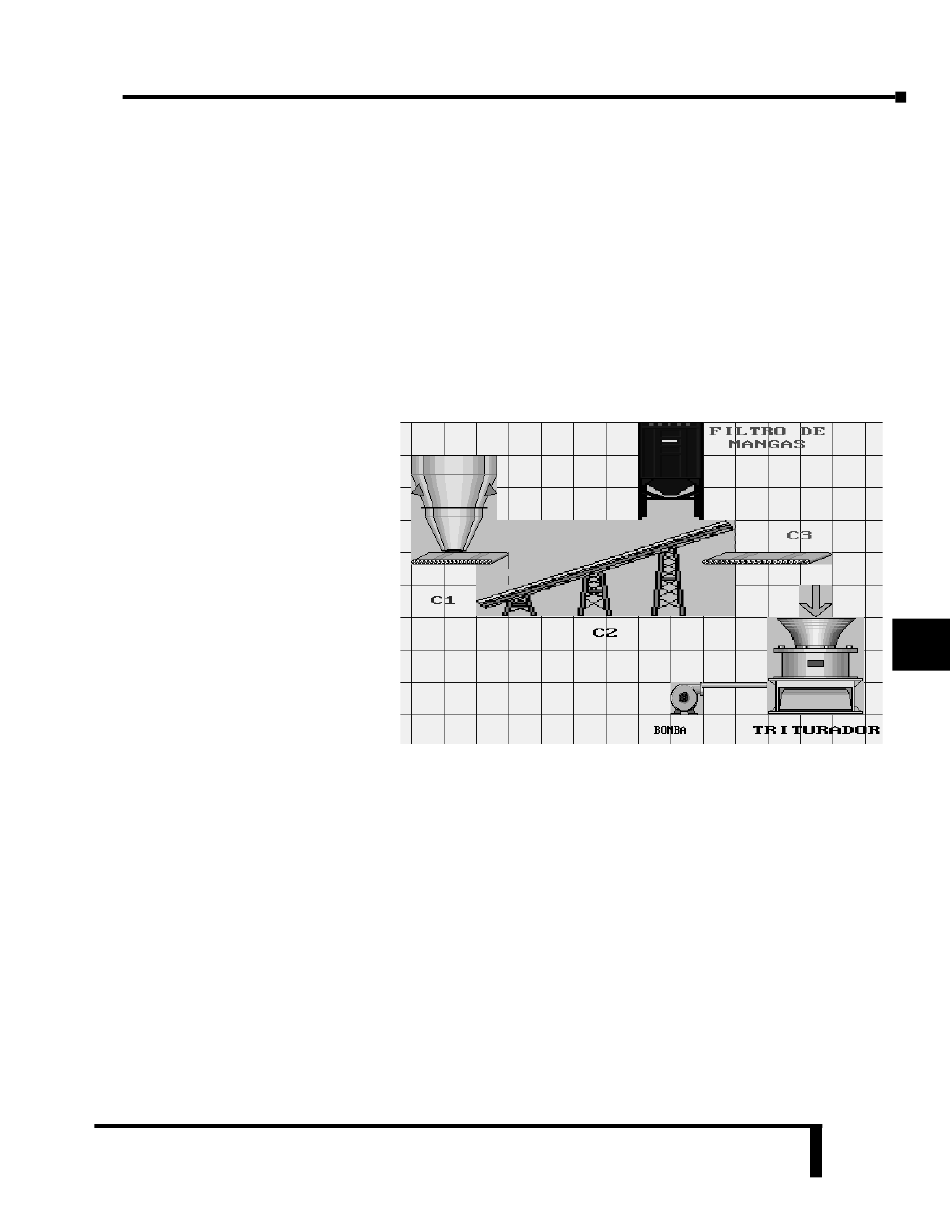

figura adyacente con la idea
descrita.
Cada correa transportadora
C1, C2 o C3 tiene asociada
una parada de emergencia
por cuerda a lo largo de la
correa.
En la partida, el operador apretará un botón que hará sonar una sirena por 45 segundos, para
alertar a las personas que el sistema va a partir. Al final de los 45 segundos parte la bomba de
lubricación del triturador y al mismo tiempo el ventilador de un filtro de mangas para sacar el
polvo que será creado en el transporte y en la molienda, si el aire para limpiar las mangas tiene
la presión suficiente.
Si la presión de lubricación llega al valor mínimo aceptable y el ventilador está corriendo,
parte el triturador de mineral y después de un cierto tiempo partirán las otras correas para
eliminar cualquier material que pueda haber quedado en la parada anterior en la secuencia C3,
C2 y C1 con un intervalo de tiempo de cada una.
La parada normal hará que la correa C1, pare primeramente y permitirá que las otras queden
vacías antes de parar. Cada correa tiene un motor de inducción de una velocidad solamente, en
este ejemplo. Por definiciones del proceso, el tiempo de parada está definido con un cierto
tiempo entre correas (puede ser otro valor cualquiera diferente que el que se ha programado).
Luego se para el triturador y después de un cierto tiempo, la bomba de lubricación del
triturador.
a
parar
Vea
la
