X0
X1
X5

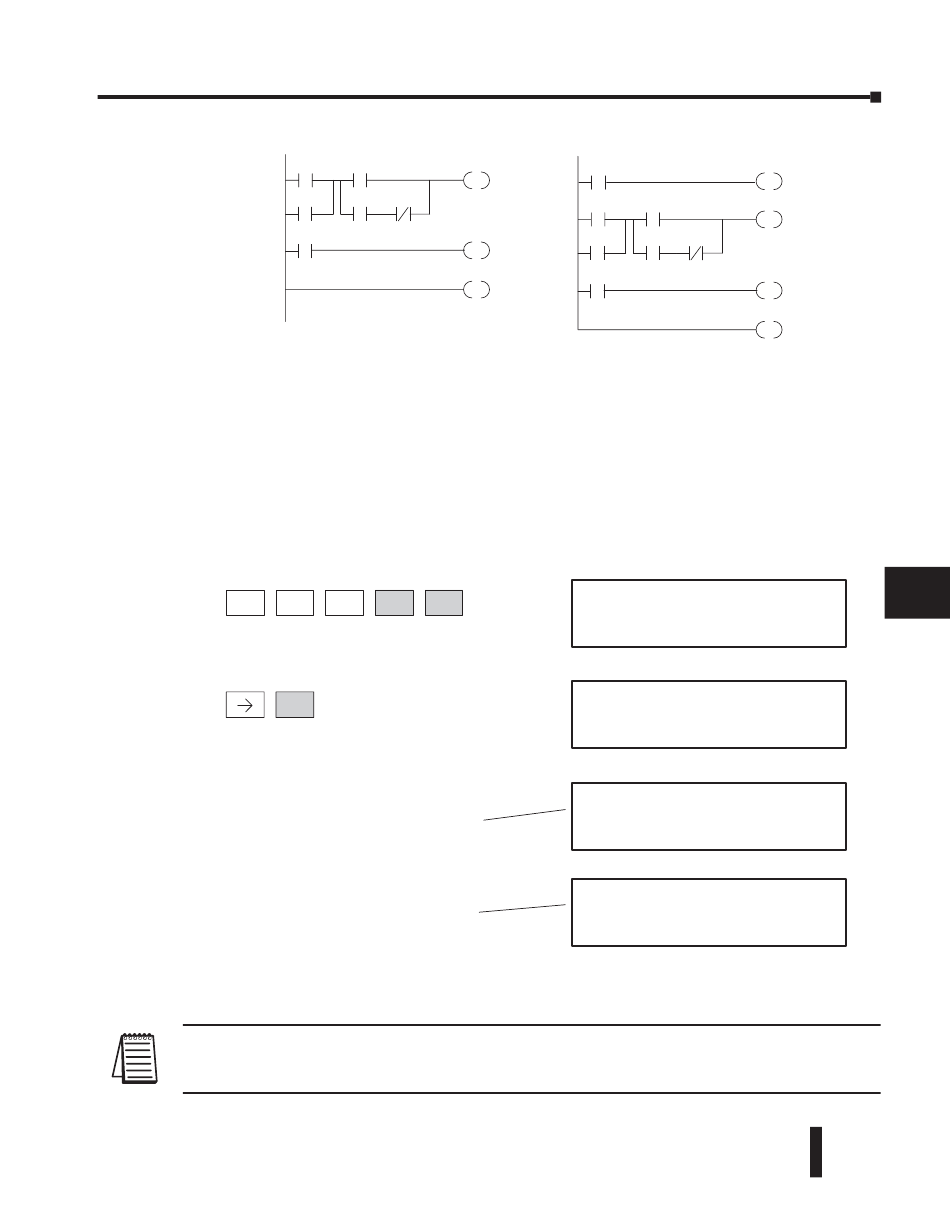

En el ejemplo mostrado arriba, usted podría accionar X7, que ejecutaría la instrucción STOP.
La CPU entraría en modo Program y todas las salidas serían apagadas.
Verificación de referencias duplicadas
Usted puede también comprobar si hay aplicaciones múltiples de la misma bobina de salida.
Ambos dispositivos de programación ofrecen una manera de comprobar si existe esta condición.
Por ejemplo, usted puede hacer AUX 21-CHECK PROGRAM para comprobar si hay
referencias duplicadas en un programador o usted puede utilizar la opción del menú
PLC>Diagnostics dentro de DirectSOFT. El ejemplo siguiente muestra cómo realizar la
verificación de referencias dobles con un programador.
Use AUX 21 para ejecutar verificación sintáctica
C
CLR
2
Seleccione "DUP REF"
ENT
Aparecerá uno de estos dos mensajes:
Mensaje de error (ejemplo)
(Muestra la dirección con el error)
Mensaje "No hay refs. duplicadas"
Si tiene un error, apriete CLR y el progrmador mostrará la instrucción donde ocurrió el error.
Corrija el problema y continúe operando la verificación de referencias dobles hasta que no se
encuentre ninguna referencia duplicada.
NOTA: Usted puede usar la misma bobina en más de una localización, especialmente en los programas que
contienen instrucciones de etapas e instrucciones OROUT. La verificación de referencias duplicadas
encontrará ocurrencias, que es aceptable.
Capítulo 9: Mantención y búsqueda de problemas
Programa normal
X2
Y0
X3
X4
Y1
END
B
AUX
ENT
1
(Puede ser que no obtenga
un mensaje BUSY si el
programa no es muy largo)
Manual del PLC DL06, 2a. edición en español, 6/07
STOP coloca la CPU en modo Program
X7
X0
X2
X1
X3
X4
X5
AUX 21 CHECK PRO
1:SYN 2:DUP REF
BUSY
$00024 E471
DUP COIL REF
NO DUP REFS
?
1
ST OP
Y0
2
3
Y1
4
END
5
6
7
8
9
10
11
12
13
14
A
B
C
D
9–13
