Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Configuración del Modo 40
Recuerde que V7633 es la memoria de selección del modo HSIO. Vea el esquema de abajo. Use
40 en BCD en el byte más bajo de V7633 para escoger el Modo de interrupción de alta
velocidad.
15
Bits
0
00 = No usado (original)
10 = Habilitación de voltaje de batería
20 = Cuando energice vaya al modo RUN
30 = Habilitación de voltaje de batería y
Escoja el método más conveniente de programar V7633 de las siguientes opciones:
• Incluya las instrucciones LD y OUT en su programa ladder
• Use el redactor de memoria de DirectSOFT
• Use el programador portátil D2–HPP
Le recomendamos usar el primer método para que la configuración de entradas y salidas de alta
velocidad sea una parte integrante de su programa. Se muestra un programa de ejemplo en esta
sección de cómo hacer ésto.
Las interrupciones y el programa ladder

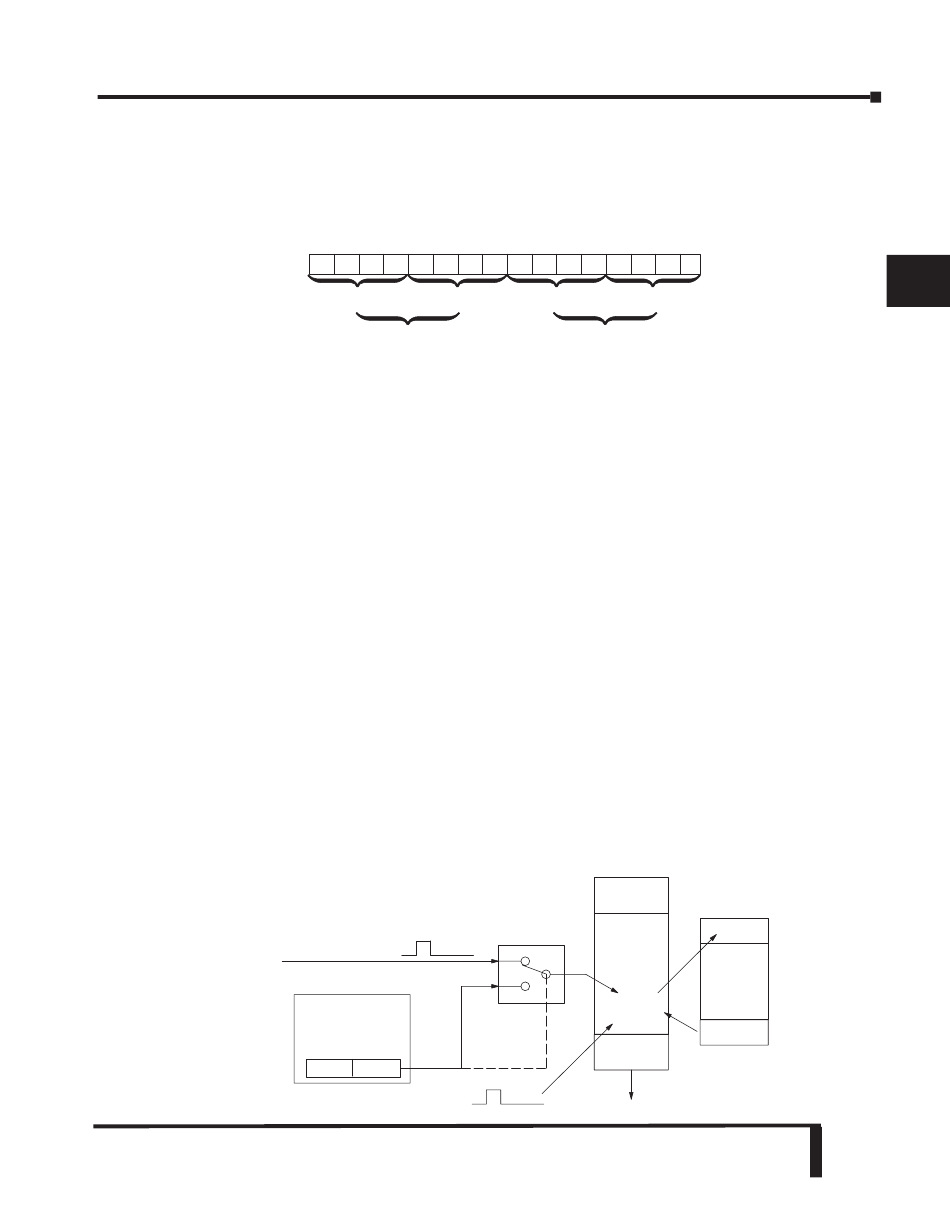

Vea el diagrama abajo. La fuente de la interrupción puede ser externa (X0 - X3). Se puede usar
un temporizador en vez de X0 como la fuente de interrupción. El parámetro de configuración
en V7634 sirve para un doble propósito:
• Selecciona entre las dos fuentes de interrupción (el pulso externo o el interno). La interrupción del
temporizador sólo puede ser usada con X0.
• En el caso de interrupción por tiempo, programe la base de tiempo de interrupción entre 5 y 999 ms.
La interrupción resultante usa la etiqueta (label ) INT 0, 1, 2 o 3 en el programa ladder.
Asegúrese de incluir la instrucción de Habilitar Interrupción (ENI) al comienzo de su programa.
De otro modo, la rutina de interrupción no se ejecutará.
X0, Interrupción externa
TEMPORIZADOR
Origen Interrupción
Selección por tiempo
V7634
X1-X3, Interrupción por tiempo
Localización de memoria V7633
14
13
12?
11? 10??
9
8
0
0
0
0
0
0
0
0
0
Misceláneos (BCD)
cuando energice vaya al modo RUN
xxx4
Manual del PLC DL06, 2a. edición en español, 6/07
7
6
5
4
3
2
1
0
0
1
0
0
0
0
0
0
4
0
HSIO Mode Setup (BCD)
40 = Interrupción HSIO
Barrido de la CPU
Actualización
de entradas
Ejecución
del programa
ladder
Instrucción
corriente
Actualización
de entradas
?INT
Programa
de la
rutina de
interrupción
?IRT ?
E–65
