Capítulo 11: Recopilación y ejemplos
Note que hemos usado las entradas X100 hasta X107. La razón de eso es que hemos usado el
módulo D0-08SIM, que permite simular entradas. Naturalmente pueden ser usadas las entradas
1
X0 hasta X23, u otras del tipo C0, que hayan sido consideradas con el panel de interface de
operador.
2

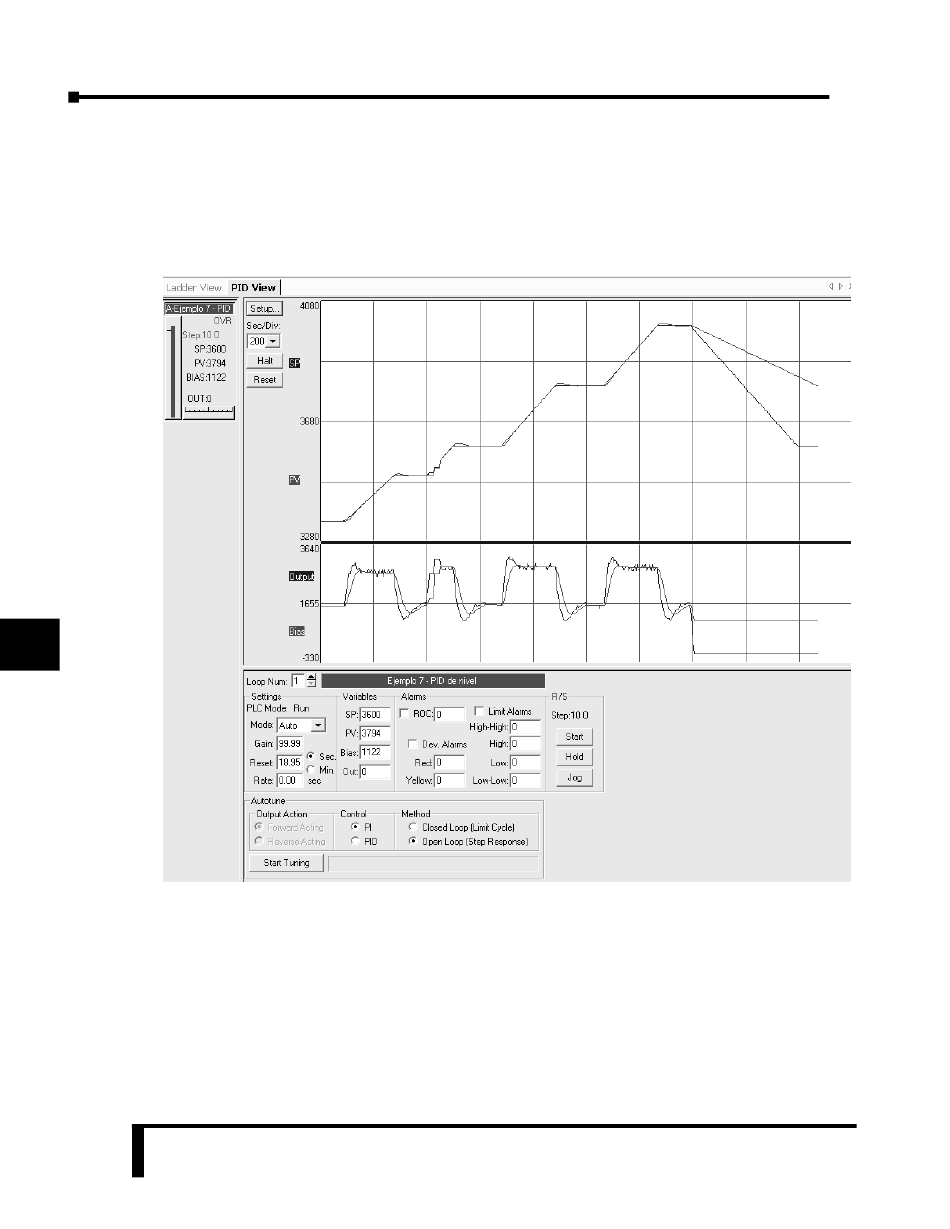

Vea en la próxima figura el resultado de esta función. Más explicaciones pueden ser encontradas
en el capítulo 8.
3
4
5
6
7
8
9
11
11
12
13
14
A
Observaciones de la figura de arriba, con ramp/soak:
Note que la referencia sigue la programación de la variable de proceso. Inicialmente el valor de
B
referencia estaba en 3350 mm. Cuando se activó la función ramp/soak la salida cambió para
activar la bomba para dar mas flujo para que la variable de proceso siga la referencia. Eso es
C
posible sin problemas en la subida. En la disminuición del valor de referencia, el consumo,
aunque sea el máximo, no permite que la variable de proceso siga la referencia, porque, aunque
la salida se vaya a cero (bomba parada) el volumen del tanque no disminuye tan rápido como es
D
deseado. Esta es una consideración importante en los lazos de control PID.
11-70
Manual del PLC DL06, 2a. edición en español, 6/07
