Comunicación con K-Sequence
El protocolo K-Sequence se puede usar para comunicación con DirectSOFT, una interface de
operador o cualquier otro dispositivo que pueda ser un maestro con K-Sequence. El PLC DL06
puede ser un esclavo K-Sequence en el puerto 1 o el puerto 2. El PLC DL06 no puede ser un
maestro K-Sequence.
Para utilizar el puerto 2 para comunicaciones K-Sequence usted primero necesita configurar el
puerto usando DirectSOFT o lógica ladder según lo descrito previamente.
Comunicación con DirectNET
La red es controlada por una estación maestra que da órdenes de intercambio de datos a
estaciones individuales de esclavo en una red serial. (No se puede transmitir "simultáneamente"
un mensaje a todos los esclavos). Las órdenes se pueden usar para enviar los datos a las estaciones
esclavas o enviar los datos desde las estaciones esclavas. Las estaciones esclavas sólo responden a
pedidos de la estación maestra y no pueden iniciar comunicaciones.

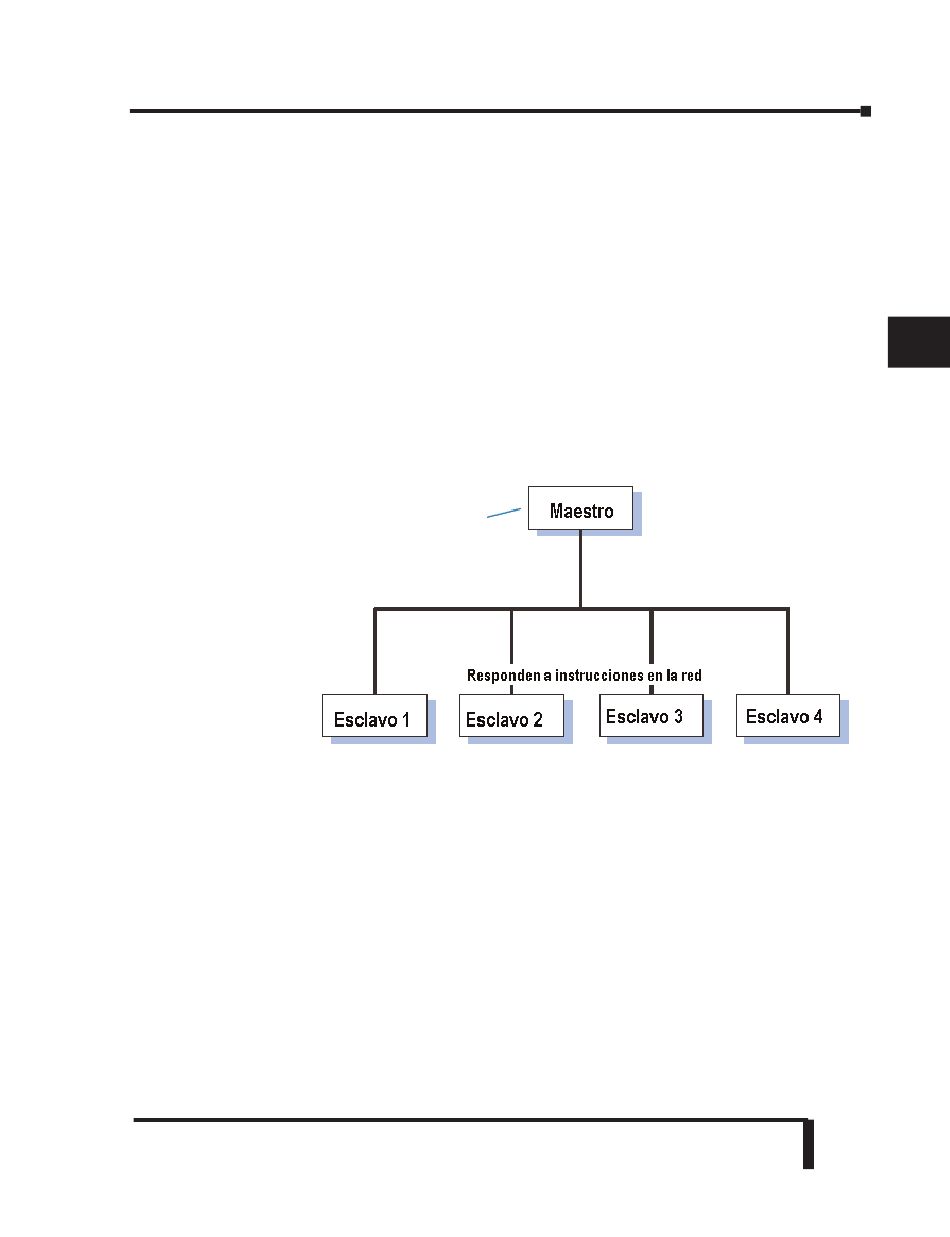

Ejemplo:
Genera órdenes o instrucciones para
transferir datos.
Esta red usa el protocolo de comunicaciones DirectNET, pero usted no tiene que entender el
protocolo para construir las configuraciones de redes más comunes.
Para más detalles en relación con DirectNET, ordene el manual de DirectNET desde
A
UTOMATION
de Internet de A
El protocolo DirectNET se puede usar para comunicarse a otro PLC o a otros dispositivos que
puedan utilizar el protocolo DirectNET. El PLC DL06 puede ser usado como maestro en el
puerto 2 o como esclavo usando el puerto 1 o el puerto 2.
Muchos paneles de operador se pueden usar como la estación maestra para comunicarse con
uno o más esclavos. Un panel de operador debe tener un driver que permite el protocolo
DirectNET. También es posible usar un PC con el driver adecuado. De hecho la comunicación
de DirectSOFT para las CPUs D3-330 y D3-340 es DirectNET. Está disponible la descripción
del protocolo DirectNET, en el manual nombrado anteriormente, para poder crear un driver e
incluso tiene ejemplos en BASIC para poder generar comandos desde un PC.
Apéndice K: Introducción a comunicaciones seriales
D
. El número de parte DA-DNET-M o también puede bajarlo desde el sitio
IRECT
D
, www.automationdirect.com, en forma gratuita.
UTOMATION
IRECT
Manual del PLC DL06, 2a. edición en español, 6/07
