Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Conexión de salidas de un encoder
Las entradas de C.C. de los PLCs DL06 son flexibles ya que pueden detectar flujo de corriente
1
en cualquier dirección, de modo que pueden ser conectados a circuitos drenadores o surtidores.

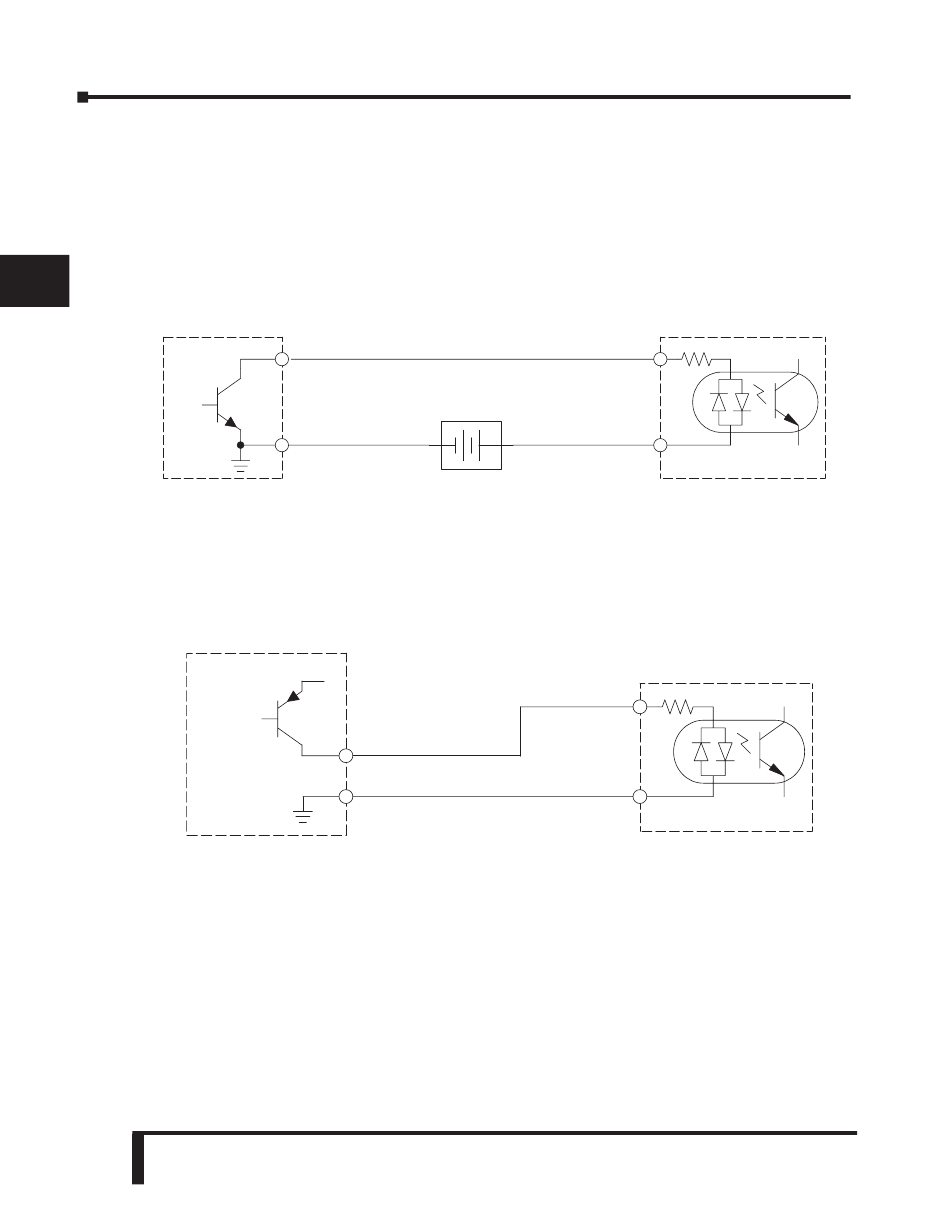

En el circuito siguiente, un encoder tiene salidas de transistor de colector abierto NPN. Drena
2
la corriente del punto de entrada del PLC, que surte la corriente.
La fuente de alimentación puede ser la fuente auxiliar de +24VCC u otra fuente (+12VCC o
E
+24VCC), si se cumplen las especificaciones de entrada.
Salida del encoder,
(una fase)
4
5
6
7
En el circuito siguiente, un encoder tiene salidas de transistor de emisor abierto PNP. Surte
corriente a la entrada del PLC, que drena la corriente a 0 Volt.
8
Ya que el encoder surte corriente, no se requiere ninguna fuente de alimentación adicional. Sin
embargo, observe que la salida del encoder debe ser 12 a 24 volt (Pulsos de salidas de encoders
9
de 5 VCC no operarán correctamente).
Salida del encoder,
10
11
12
13
14
A
B
C
D
E–26
Manual del PLC DL06, 2a. edición en español, 6/07
Salida
(drenadora)
0 Volt
(una fase)
+12 a 24VCC
Salida (surtidora)
0 Volt
(surtidora)
Fuente de 12-24 VCC
– +
Entrada
(drenadora)
Común
Entrada de la fase A o B
Entrada
Común
Entrada de la fase A o B
