Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Ejemplo modo 60 : Entradas filtradas

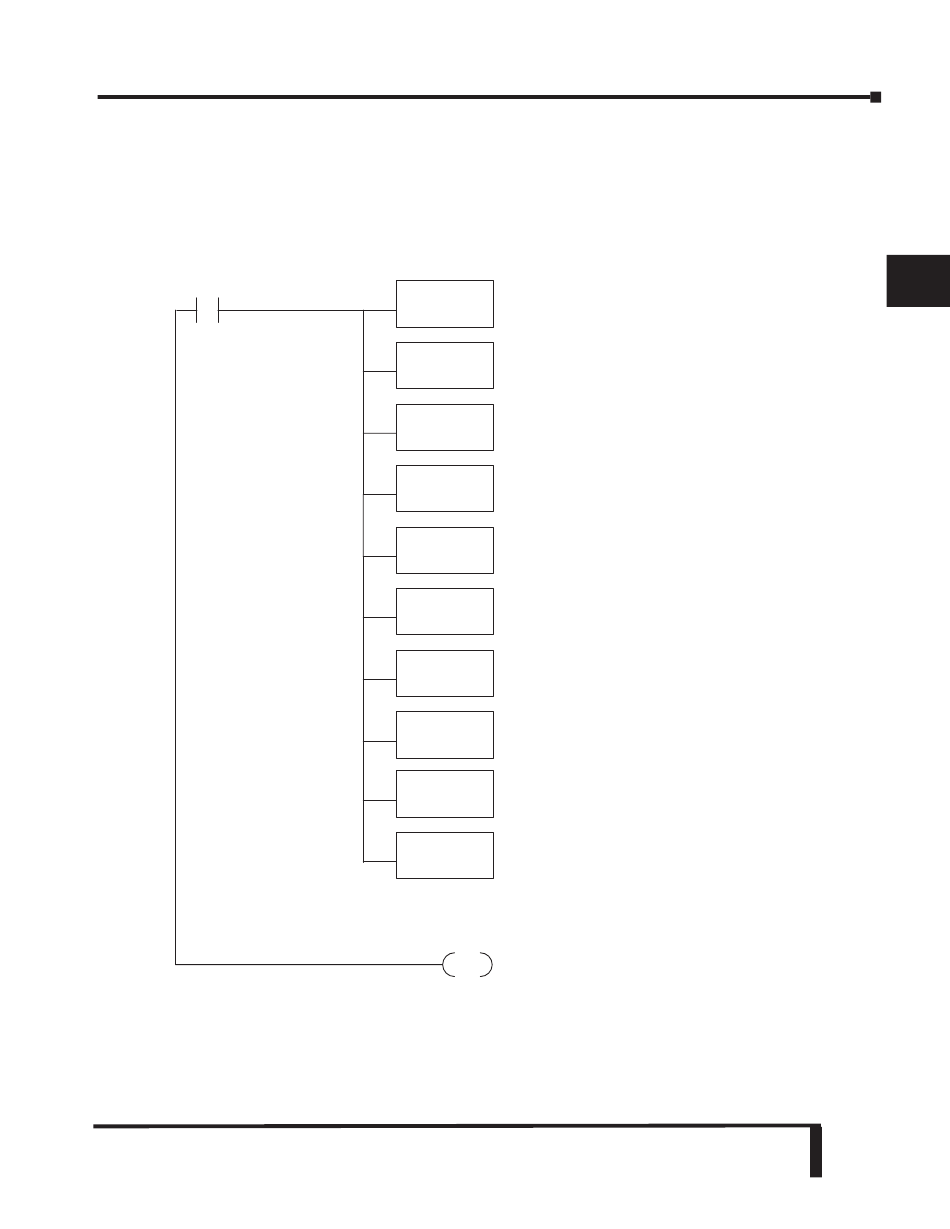

El programa siguiente escoge el Modo 60, luego programa las constantes de tiempo de demora
de filtro para las entradas X0, para X1, para X2, y para X3. Cada constante de tiempo del filtro
es diferente, para propósitos de ilustración. El programa es de otro modo genérico, y puede ser
adaptado a su aplicación.
SP0
Modo 60
Entradas filtradas
Programa principal
Carga la constante 60 al acumulador. Esto
LD
selecciona el modo 60 como el modo HSIO.
K60
Carga el valor en el acumulador a V7633, la
OUT
memoria dedicada para definir el modo HSIO.
V7633
Carga la constante 1006 al acumulador. Esto configura
LD
entrada filtradas cont una cte. de tiempo de 10 ms.
K1006
Carga el valor en el acumulador a V7634,
OUT
configurando X0.
V7634
Carga la constante 2006 al acumulador. Esto configura
LD
entrada filtradas cont una cte. de tiempo de 20 ms.
K2006
Carga el valor en el acumulador a V7635,
OUT
configurando X1.
V7635
Carga la constante 5006 al acumulador. Esto configura
LD
entrada filtradas cont una cte. de tiempo de 50 ms.
K5006
Carga el valor en el acumulador a V7636,
OUT
configurando X2.
V7636
Carga la constante 7006 al acumulador. Esto configura
LD
entrada filtradas cont una cte. de tiempo de 70 ms.
K7006
Carga el valor en el acumulador a V7637,
OUT
configurando X3.
V7637
Aquí se debe colocar el programa principal para
uso del cliente.
END
La bobina END marca el final del programa principal.
Manual del PLC DL06, 2a. edición en español, 6/07
