Capítulo 8: Operación de control PID
Usando las funciones especiales del control PID
1
Es una buena idea entender las funciones especiales del DL06 para control PID y cómo usarlas.
Usted puede desear incorporar algunas de estas características en su control PID.
2

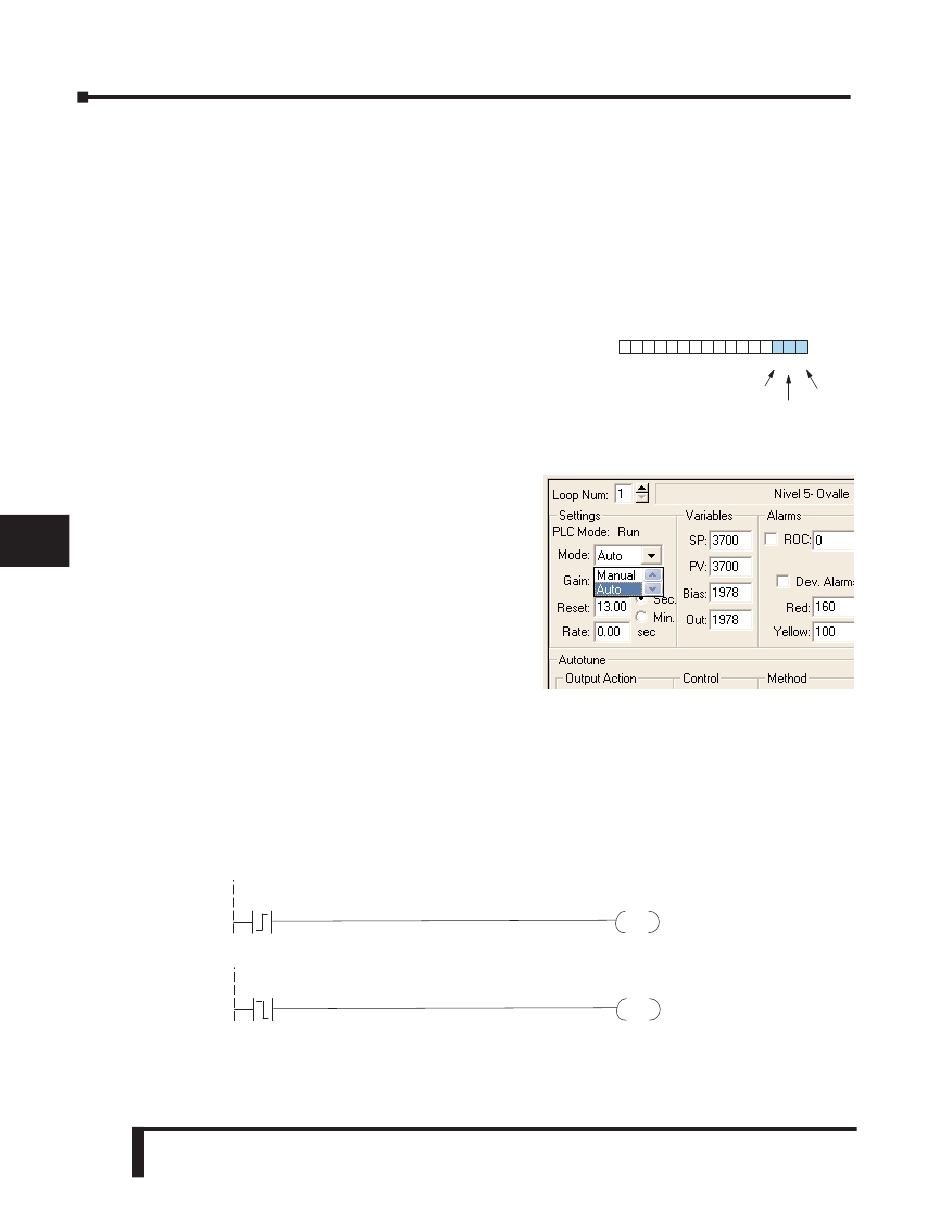

Cómo cambiar modos del lazo desde un programa ladder
Los primeros tres bits de la petición de la palabra V+00 piden al controlador PID cambiarse al
3
modo deseado del lazo correspondiente. Estos bits son peticiones o solicitaciones de cambio de
modo, no comandos (ciertas condiciones pueden prohibir un cambio de modo particular - vea
la página siguiente).
4
El estado normal de estos bits de petición de modo es "000".
Para solicitar un cambio de modo, usted debe usar la
5
instrucción SET para colocar el bit en "1", usando una
instrucción One-shot. El controlador del lazo PID cambia
6
automáticamente los bits de nuevo a "000" después de que lea la petición de cambio de modo.
Los métodos de solicitar cambios de modo son:
7
• Con PID View de DirectSOFT– éste es el
método más fácil. Haga clic en la derecha del
campo de modos (mode); esto hace aparecer una
8
lista de los tres modos. Seleccione la que le
corresponda.
9
Esto hará cambiar el bit correspondiente en el PLC
y aparecerá el modo seleccionado en el campo
Mode al finalizar la operación.
10
11
• Con lógica ladder– El programa puede solicitar cualquier modo del controlador PID cuando el PLC
está en modo RUN. Esto será necesario en la mayoría de las aplicaciones.
12
Use el programa mostrado en la figura de abajo con una instrucción SET en el bit de modo (no use una
bobina OUT). En una transición 0-1 de X0, B2000.1 se hace 1 para solicitar al PLC que el lazo
correspondiente vaya al modo automático . El PLC coloca en cero este bit una vez que ha sido aceptado
13
el cambio de modo.
En una transición 1-0 de X0, B2000.0 se hace 1 para solicitar al PLC que el lazxo correspondiebnte vaya
14
al modo manual. . El PLC coloca en cero este bit una vez que ha sido aceptado el cambio de modo.
A
B
C
• Panel de operador – Interconecte el panel de operador a la lógica ladder usando métodos estándares,
D
y luego use la lógica de la figura para activar el bit correspondiente.
8–54
Manual del PLC DL06, 2a. edición en español, 6/07
X 0
X 0
Modo 1
PID
Bit
15
14
13
12
11
10
9
8
Vaya al modo AUTO
B2000.1
SET
Vaya al modo Manual
B2000.0
SET
V+00
7
6
5
4
3
2
1
0
Cascada
Manual
Automático
