Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Modo 40: Interrupciones de alta velocidad
1
Propósito del modo 40
2
El Modo 40 del sistema HSIO permite una interrupción de alta velocidad al programa ladder.
Esta capacidad es adecuada para elección de los siguientes escenarios:
• Un evento externo debe causar una subrutina de interrupción en la CPU. Es típico usar instrucciones
E
inmediatas de entradas y salidas en la subrutina.
• Debe ocurrir una rutina de interrupción en un tiempo definido, diferente del tiempo de barrido de la
4
CPU (o más rápido o más lento). La interrupción por tiempo es programable de 5 a 999 ms.

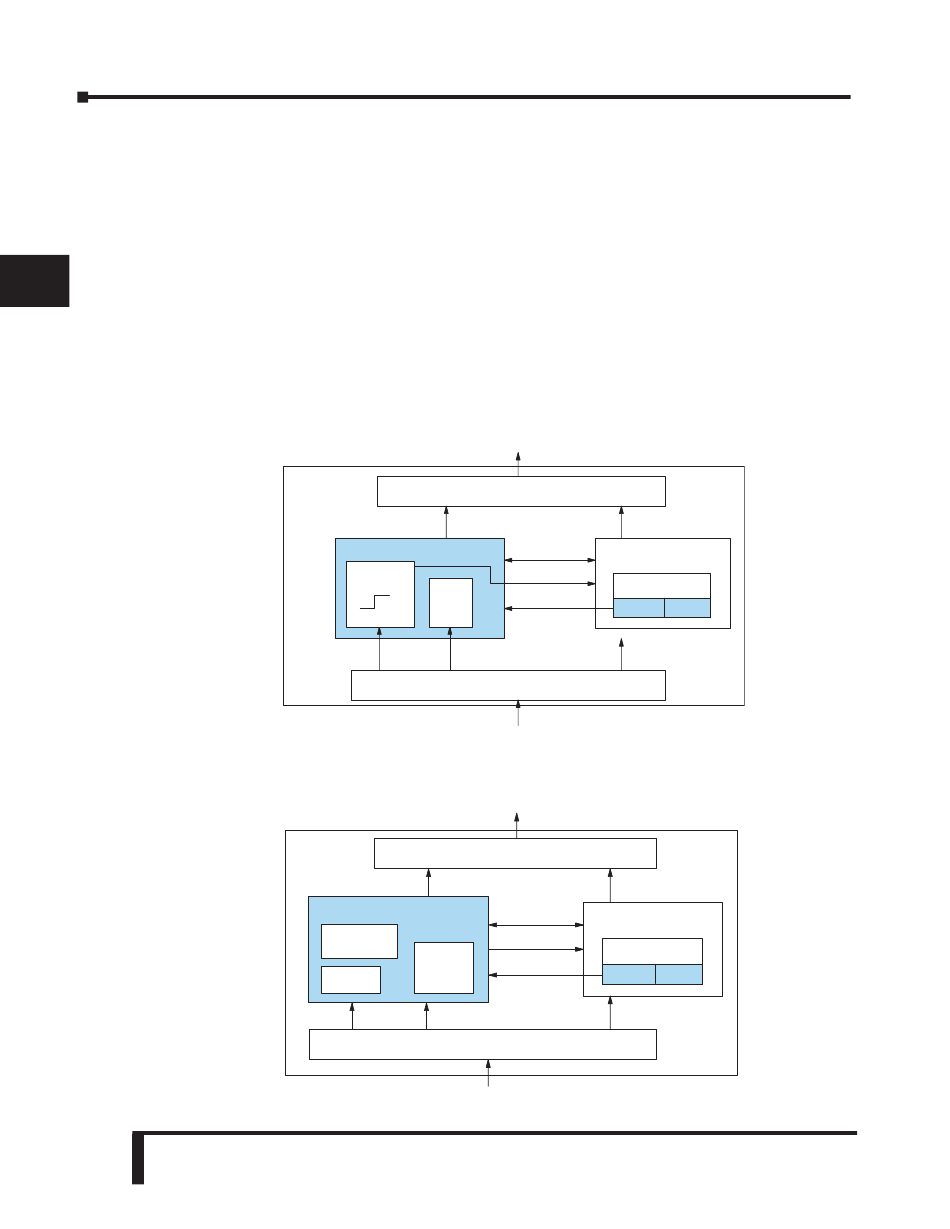

Esquema de bloques funcional
5
El circuito de entradas y salidas de alta velocidad crea la interrupción de alta velocidad a la CPU.
El esquema siguiente muestra la opción externa de interrupción, que usa X0. En esta
6
configuración X1, X2 y X3 son interrupciones externas o entradas filtradas normales.
7
8
9
10
11
12
Alternativamente, usted puede configurar el circuito HSIO para generar interrupciones basadas
en un temporizador, como mostrado abajo. En esta configuración, la entrada X0 es una entrada
13
filtrada.
14
A
B
C
D
E–64
Manual del PLC DL06, 2a. edición en español, 6/07
DL06
Circuito de salidas
Y0, Y1
HSIO
Interrupción
Interrupción
o
Filtro
X0
X1, X2, X3
Circuito de entradas
DL06
Circuito de salidas
Y0, Y1?
HSIO
Temporizador
Interrupción
de interrupción
?
?
o
Filtro
Filtro
X0
X1, X2, X3?
Circuito de entradas
Y2 -Y17
Datos E/S
CPU
Interrupción
Memoria V
?
Selección modo
V7633
X4 - X23
Y2 - Y17
Datos de E/S
? CPU
Interrupción
Memoria V
?
Selección modo
V7633
0040
X4 - X23
0040
