Apéndice E: Entradas de alta velocidad y salidas de tren de pulsos
Ejemplo 2 modo 20. Contador incremental y decremental con entradas normales
En este ejemplo, hay una correa transportadora "A" que transporta botellas para ser
1
inspeccionadas. Durante el curso del proceso, un sensor cuenta a las botellas que van en la correa
"A" para la inspección y otro sensor cuenta cuántas botellas son retiradas de la línea de
2
productos terminados. Cuándo se ha alcanzado 500 botellas en el proceso, un indicador
luminoso "sobre 500" prende y se activa un portón que cambia la ruta para enviar las botellas
entrantes a la correa transportadora "B". El portón que cambia la ruta permanecerá activado por
E
30 segundos después que la correa transportadora "A" contenga menos de 500 botellas.

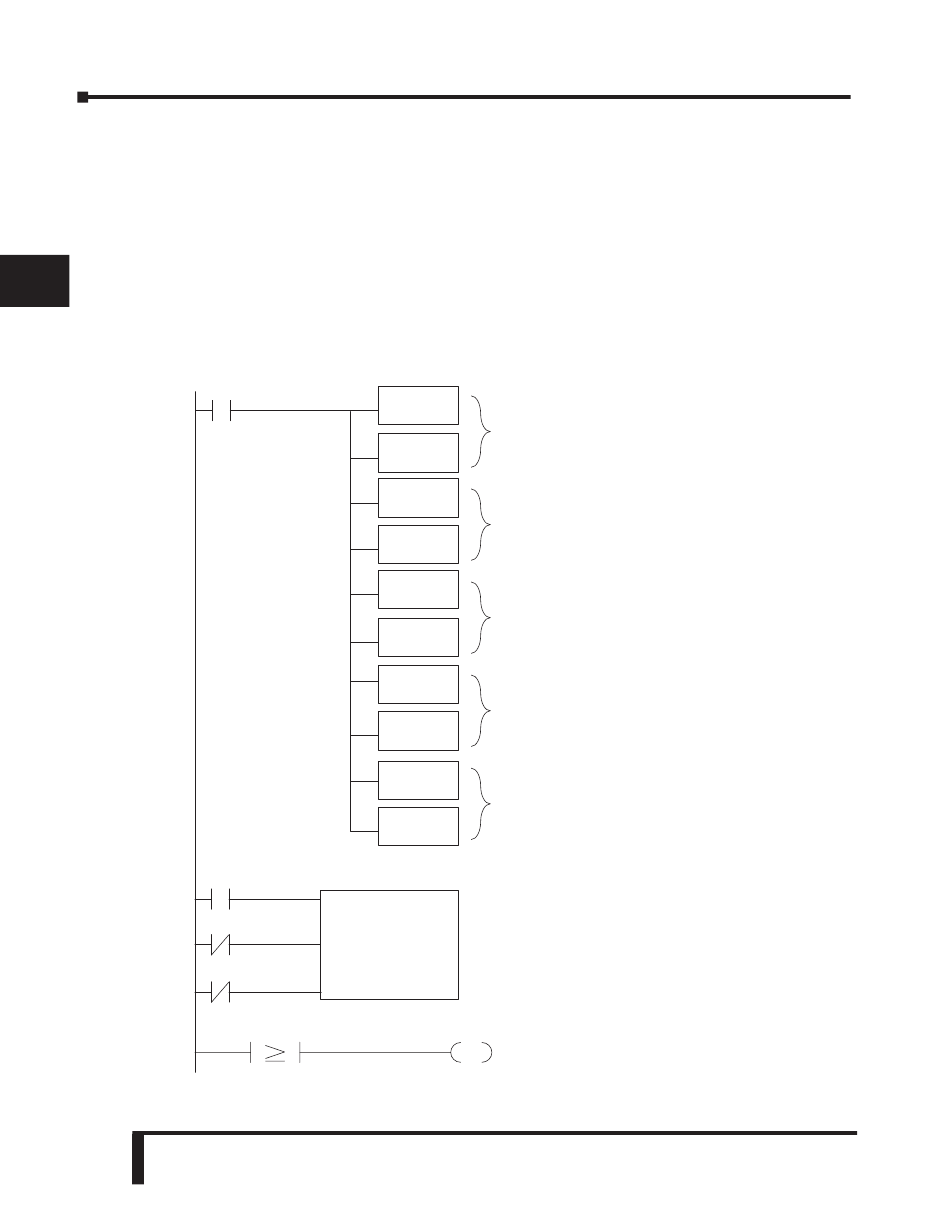

El programa de abajo muestra cómo se puede hacer una lógica ladder para hacer esta función.
4
Note el uso de V1174. Esta dirección de memoria almacena el conteo corriente de CT174 que
se usa con el DL06.
5
6
7
8
9
10
11
12
13
14
A
B
C
Valor corriente
del contador
V1174
D
E–32
Manual del PLC DL06, 2a. edición en español, 6/07
SP0
LD
K20
OUT
V7633
LD
K202
OUT
V7634
LD
K0
OUT
V7635
LD
K7
OUT
V7636
LD
K1006
OUT
V7637
SP1
UDC
SP1
K500
SP1
K450
Continúa en la próxima página.
Contador incremental/decremental - modo 20
Conteo estandar
Modo de valor prefijado absoluto en X0 y X1.
Debe ser cero con modo 20.
Reset externo sin interrupción (X2).
Entrada discreta filtrada en (X3) - 10 ms.
CT174
Contador incremental/decremental.
Solamente un contador es usado con el
modo 20. El valor corriente del contador
(32-bit) es almacenado en V1175/V1174.
Cuando se reciben pulsos en la entrada X1,
el valor en V1175/V1174 disminuirá.
Y20
Cuando el conteo llega y pasa 450,
OUT
se activará la salida "sobre 450" (Y20).
