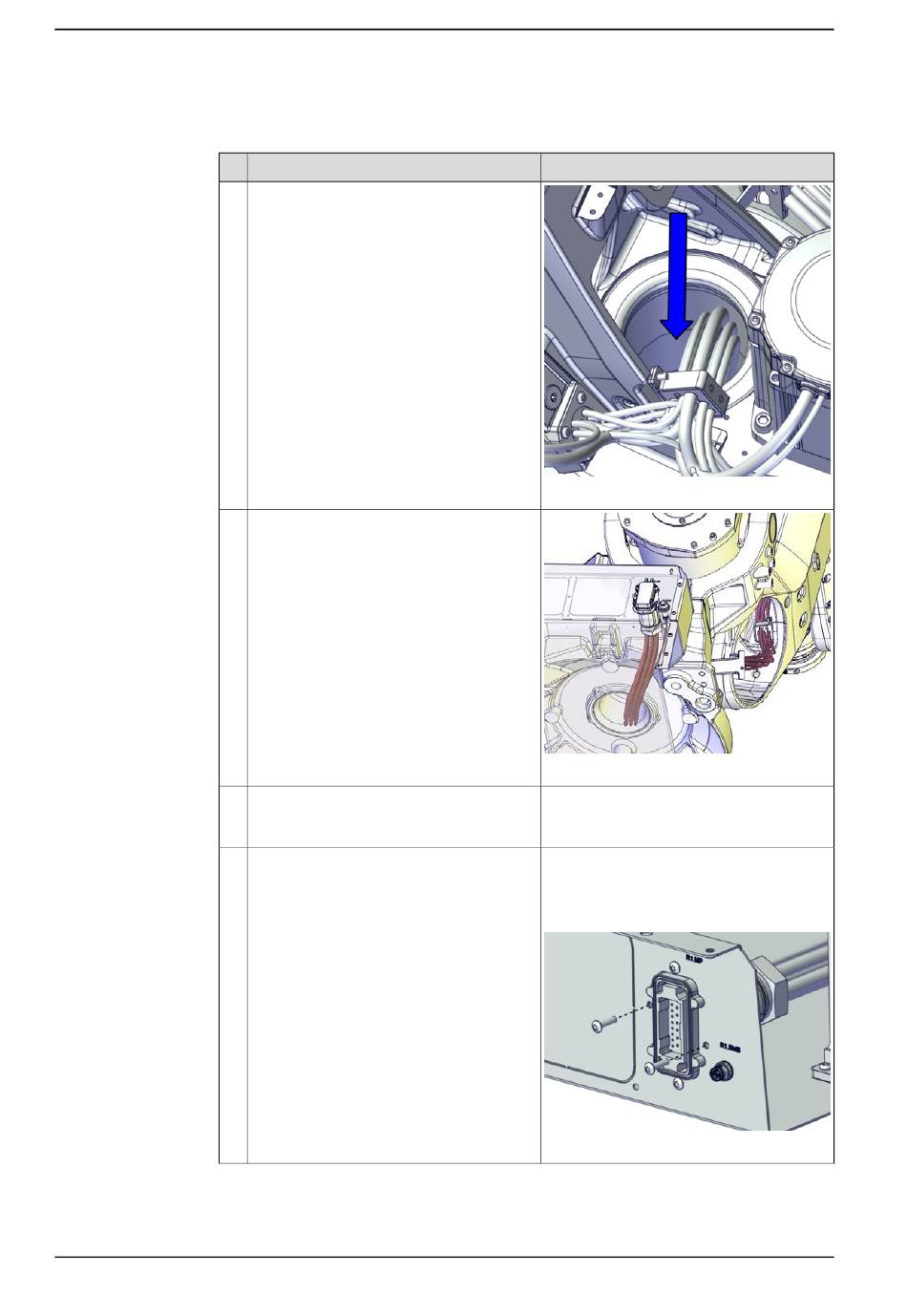

5 Reparación
5.7.2 Montaje del arnés de cables
Continuación
Montaje del arnés de cables en la base
1
2
3
4
Continúa en la página siguiente
286
Acción
Pase los cables a través del tubo de protec-
ción.
• Asegúrese de que los cables no
queden retorcidos. Cada cable debe
estar en línea con su posición en la
placa de la base.
• Asegúrese de que el cable R1.SMB
vaya a moverse hacia el lado correc-
to de R1.MP1, consulte la figura.
Asegúrese de que las marcas de los cables
queden orientadas hacia la cubierta de la
base, al conectar los cables.
Conecte los conectores R1.MP y R1.SMB.
© Copyright 2022 ABB. Reservados todos los derechos.
Nota
xx2100001216
xx1300000736
Dimensiones del tornillo para R1.MP:
M6x25 A2-70
Par de apriete para R1.MP: 10 Nm.
Par de apriete para R1.SMB: 10 Nm.
xx2100001109
Manual del producto - IRB 5720
3HAC079195-005 Revisión: A
