Manual del producto - IRB 5720
3HAC079195-005 Revisión: A

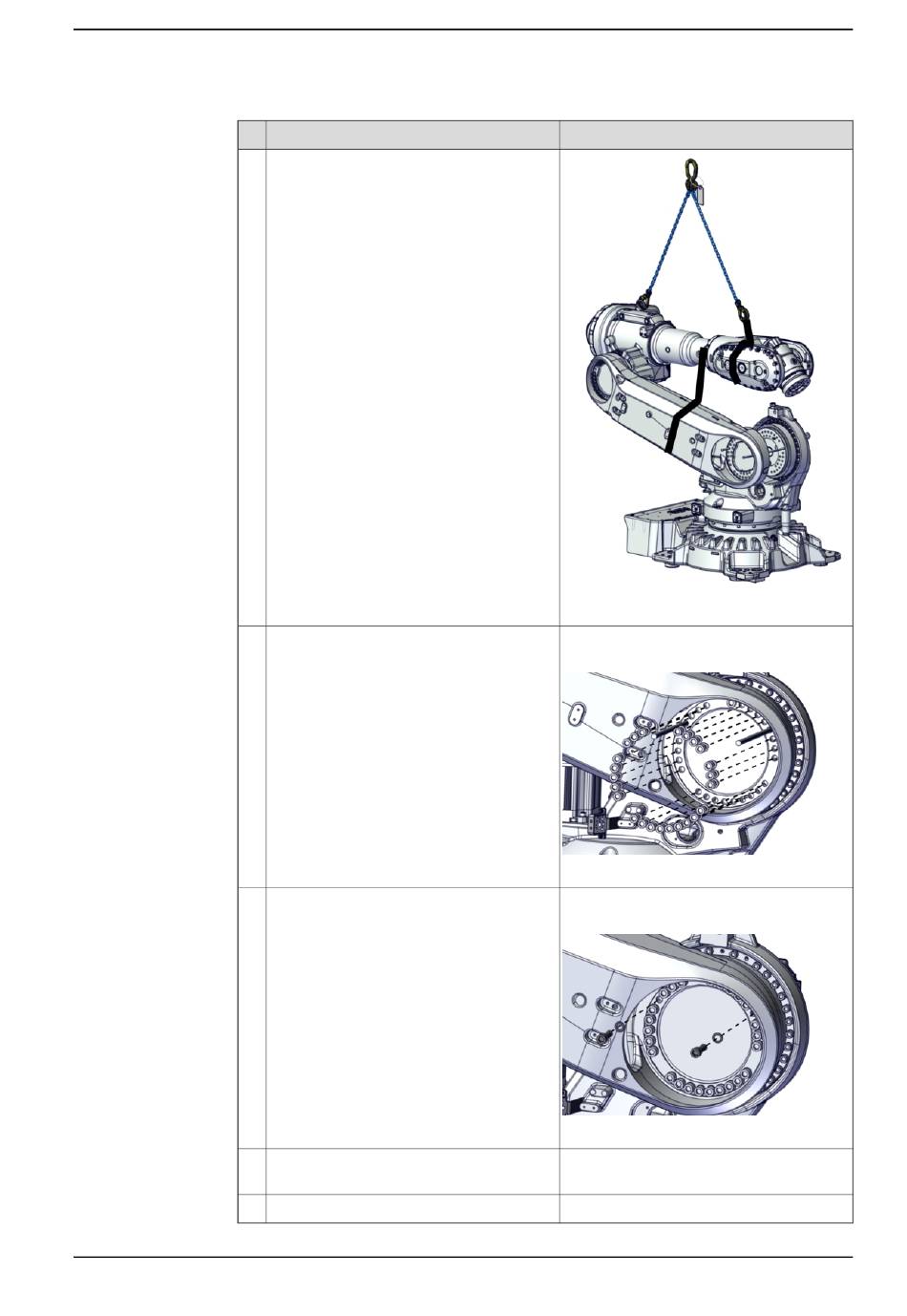

Acción
Deslice los brazos hasta su posición en los
pasadores de guía.
Monte ahora todas las arandelas y los tor-
nillos de fijación accesibles.
Retire los dos pasadores de guía y sustitú-
yalos por las arandelas y los tornillos de
fijación restantes.
Apriete los tornillos de fijación.
Retire los accesorios de elevación.
© Copyright 2022 ABB. Reservados todos los derechos.
5.9.2 Sustitución de la caja reductora del eje 2
Nota
xx2100001107
Tornillos: M16x50 12.9 Gleitmo 603+Geo-
met 500 (27 uds.)
xx2100002411
Tornillos: M16x50 12.9 Gleitmo 603+Geo-
met 500
xx2100002410
Par de apriete: consulte el par estándar en
Uniones con tornillos en la página
Continúa en la página siguiente
5 Reparación
Continuación
604.
