4 Reparación
4.6.12 Sustitución del motor del eje 6, IRB 1660ID
Continuación
10
11
12
13
14
Continúa en la página siguiente
336
Acción

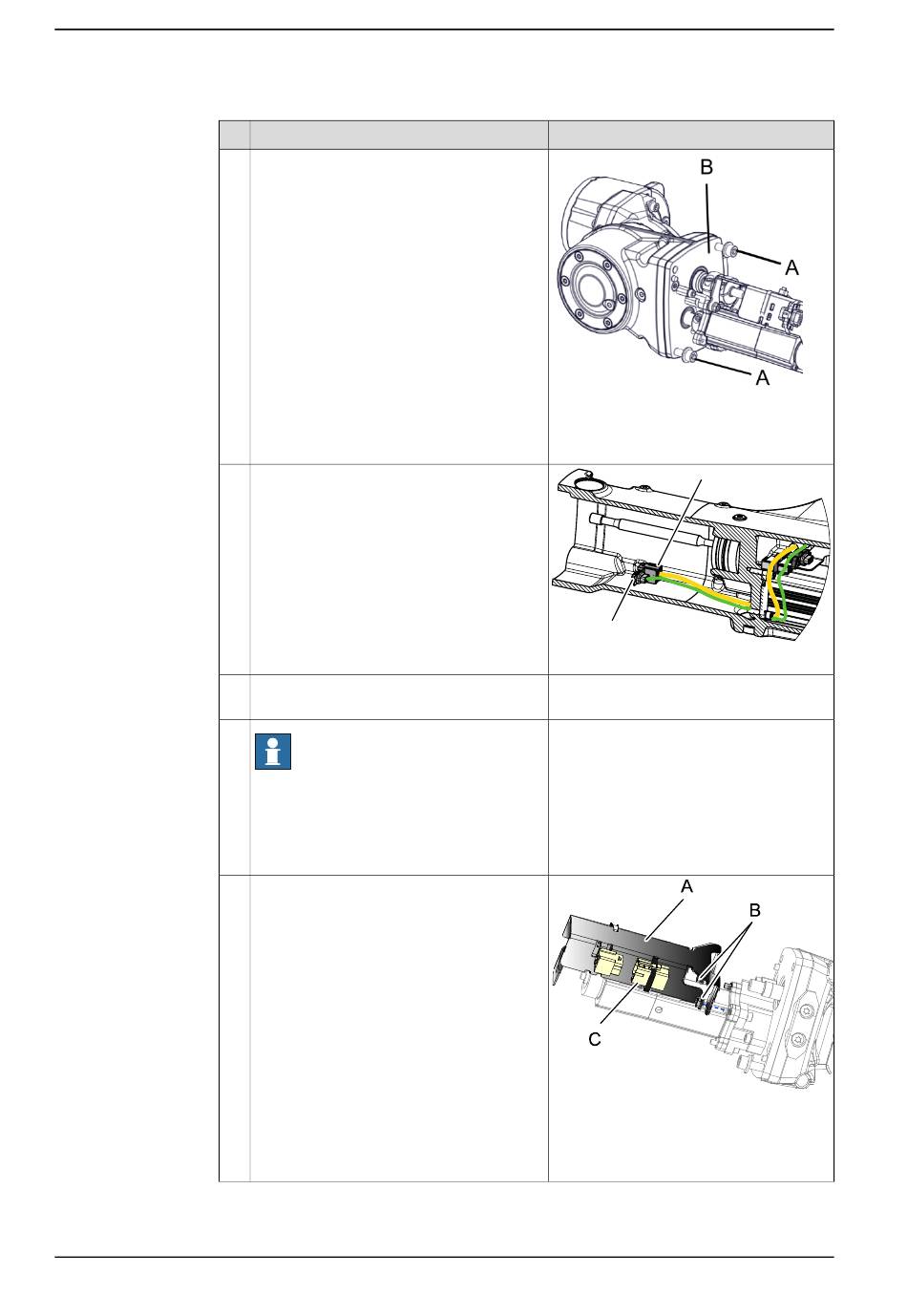

Monte dos tornillos cortos en los orificios
destinados a los tornillos de fijación, con el
fin de asegurar temporalmente la cubierta.
Desconecte los cables R4.MP6 y R4.FB6
del motor del eje 6.
Coloque la muñeca con el motor del eje 6
sobre un banco de trabajo.
Nota
¡No mueva los engranajes de la muñeca
mientras el motor está desmontado! Al
montar el motor, los engranajes de la muñe-
ca deberán estar en la misma posición que
antes de la retirada.
Retire la protección de cable retirando las
tuercas que la sujetan.
© Copyright 2006-2018 ABB. Reservados todos los derechos.
Información
xx1500003257
• A: Tornillos cortos (2 unidades)
• B: Cubierta
R4.MP6
R4.FB6
xx1400002575
xx1000000931
• A: Protección de cables
• B: Tuercas (2 unidades)
• C: Conector del motor del eje 6
Manual del producto - IRB 1600/1660
3HAC026660-005 Revisión: W
