4.6.10 Sustitución del motor y la correa de temporización del eje 6. IRB 1600

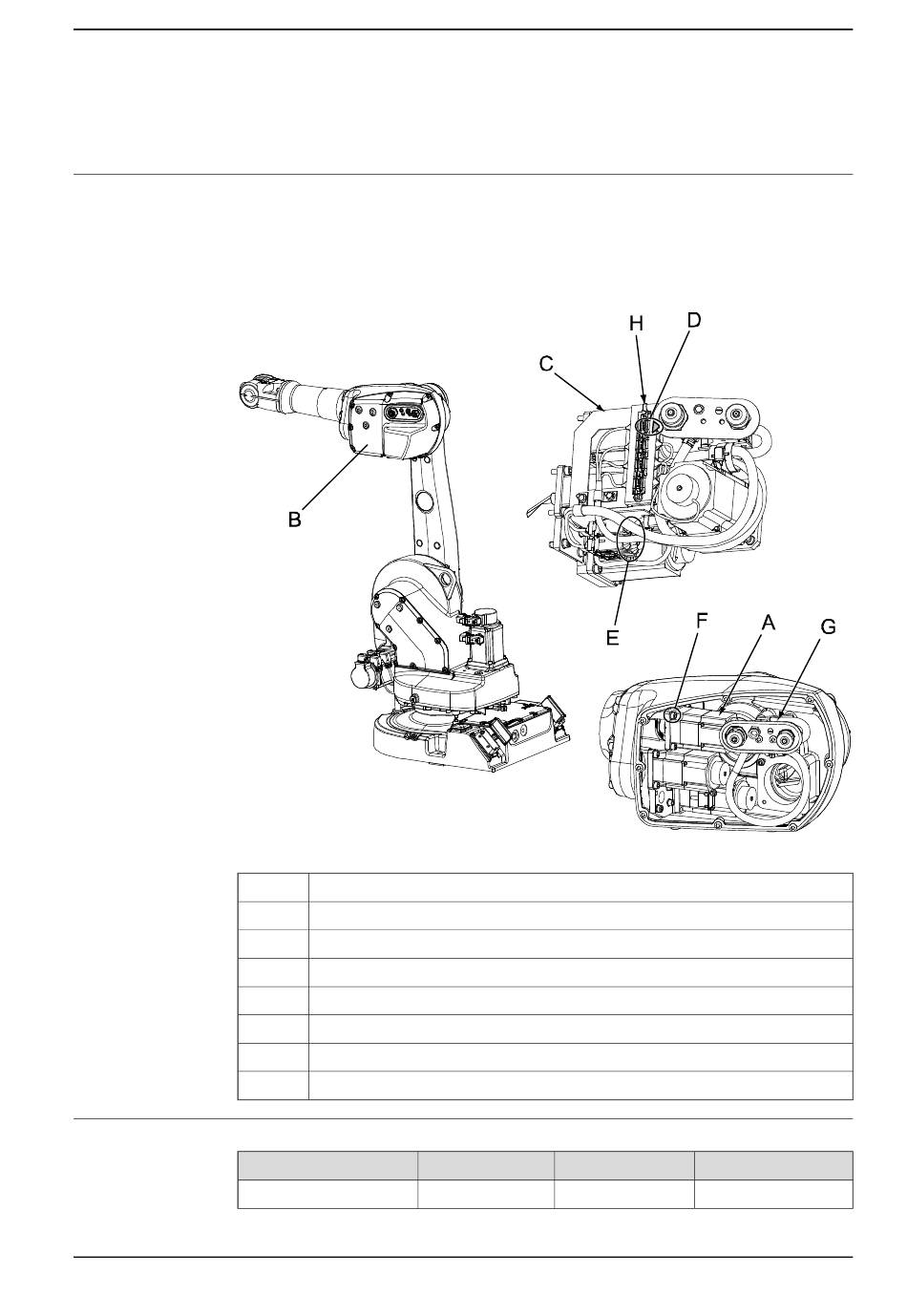

Ubicación del motor
El motor y la correa de temporización del eje 6 se encuentran dentro de la carcasa
del brazo superior, en el lugar mostrado en la figura siguiente.
Encontrará una vista más detallada del motor y su posición en la vista de repuestos,
Repuestos del brazo superior, vista ampliada.
xx0400001281
A
B
C
D
E
F
G
H
Equipo necesario
Equipo
Motor de CA con piñón
Manual del producto - IRB 1600/1660
3HAC026660-005 Revisión: W
4.6.10 Sustitución del motor y la correa de temporización del eje 6. IRB 1600
Motor del eje 6
Cubierta de la carcasa del brazo superior
Placa de conexión
Cable de señales del motor del eje 6: R3.FB6
Cable de alimentación del motor del eje 6: R3.MP6
Tornillos de fijación y arandelas del motor (3 unidades)
Consola separadora con abrazadera para cables y panel de contactos
Brida para cables
Repuesto nº
3HAC021800-003
