4 Reparación
4.4.3 Sustitución de la SMB
Continuación
4
5
Montaje de la unidad de tarjeta de medida serie
Montaje de la unidad de tarjeta de medida serie
1
2
Continúa en la página siguiente
248

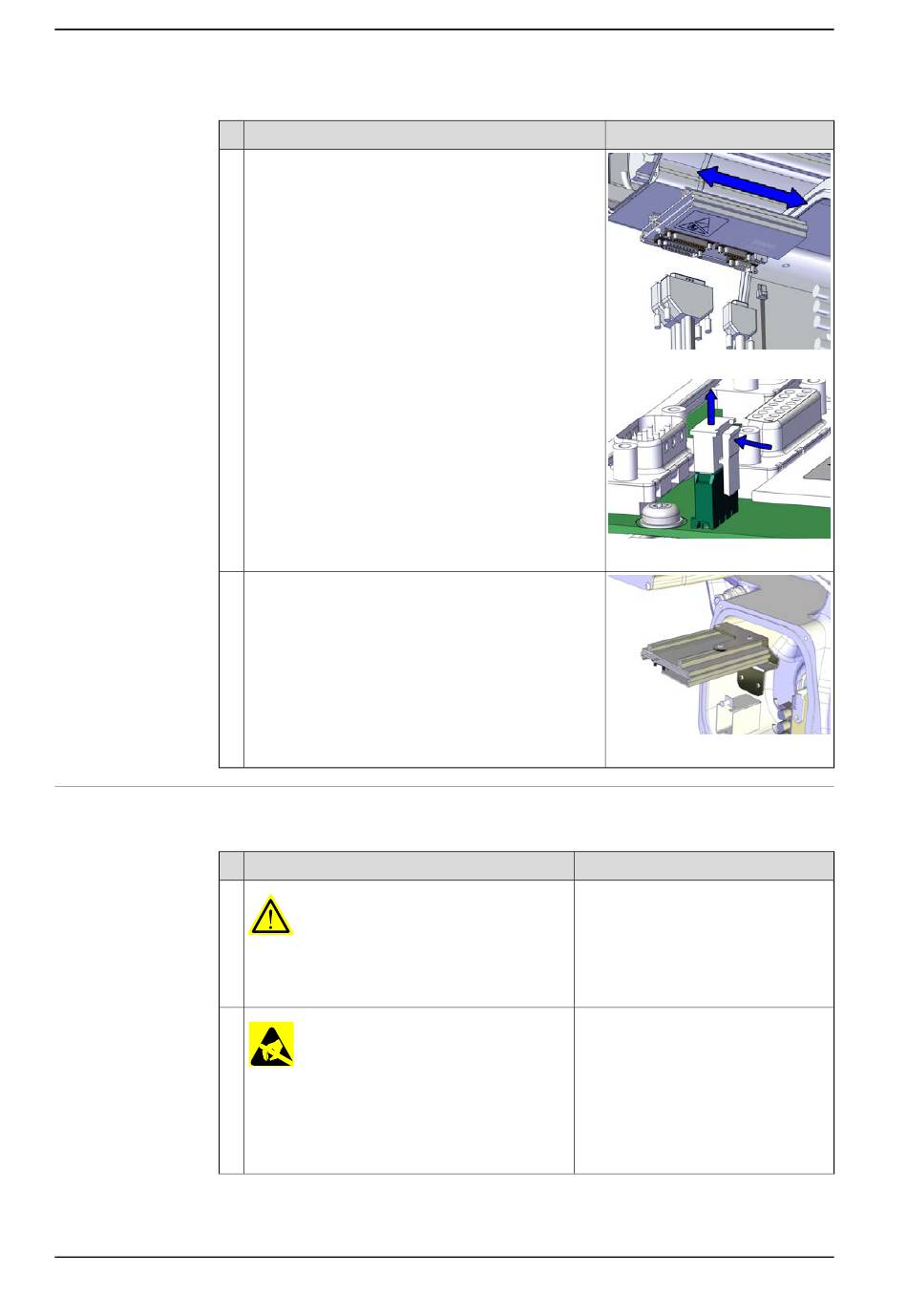

Acción
Tire ligeramente hacia fuera de la unidad SMB y
desconecte los conectores de la tarjeta SMB:
•
R1.SMB1-3, R1.SMB4-6 y R2.SMB
•
Conector del cable de la batería R2.G.
Desconecte el cable de la batería presionando
el labio superior del conector R2.G para soltar
el retenedor mientras tira del conector hacia
arriba.
Tire hacia fuera de la unidad SMB e introdúzcala en
una bolsa antiestática.
Acción
PELIGRO
Asegúrese de que todos los suministros de ali-
mentación eléctrica y presión hidráulica estén
desactivados.
DESCARGA ELECTROSTÁTICA
La unidad es sensible a las descargas electros-
táticas. Antes de manipular la unidad, lea la in-
formación de seguridad de la sección
es sensible a las descargas electrostáticas en
la página 49
© Copyright 2019 - 2020 ABB. Reservados todos los derechos.
Nota
xx1300000728
xx1700000993
xx1300000731
Nota
La unidad
Manual del producto - IRB 6790
3HAC063331-005 Revisión: B
