4 Reparación
4.8.2 Sustitución de la caja reductora del eje 2
Continuación

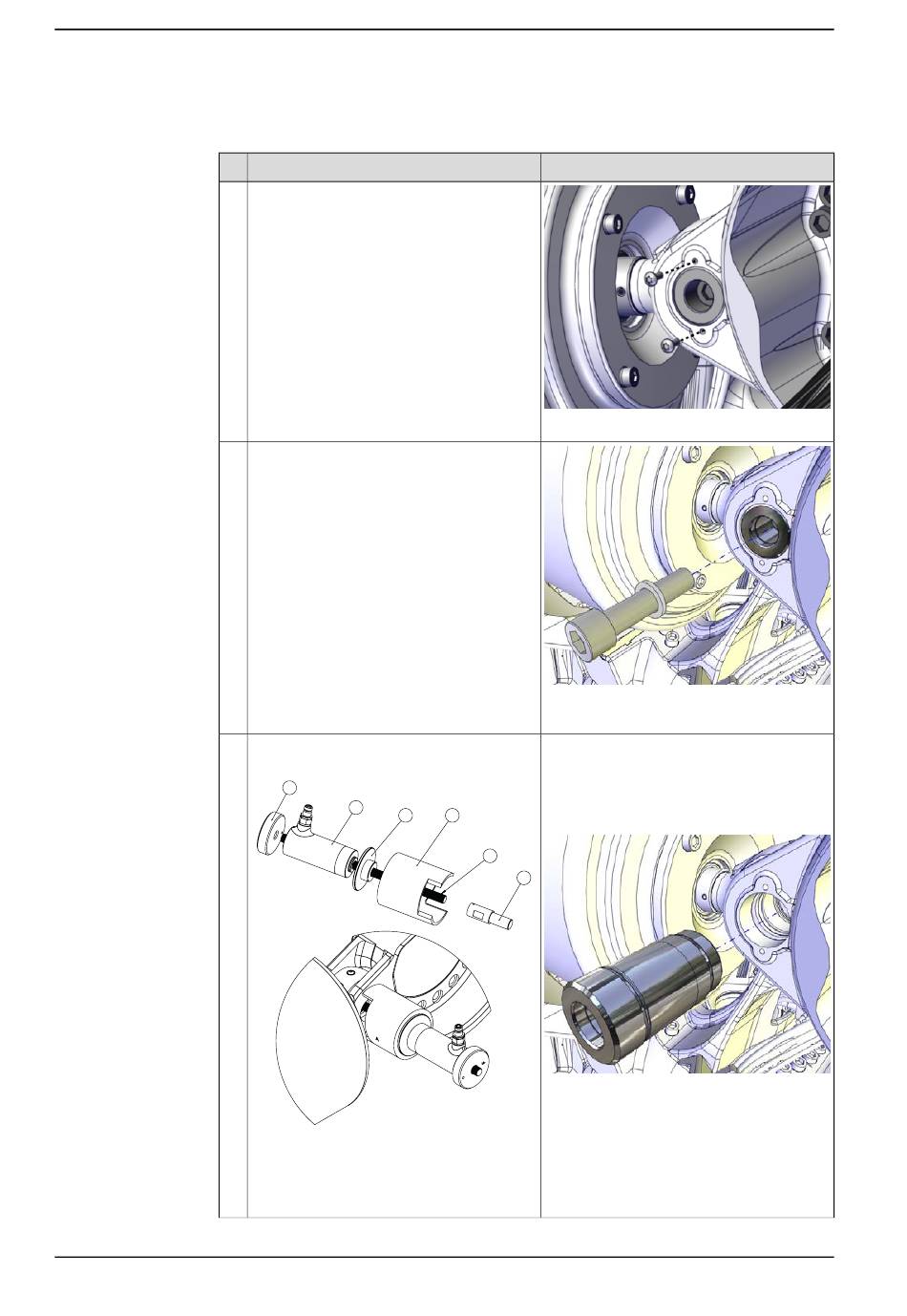

Retirada del eje de la parte frontal (orejeta de eslabón)
1
2
3
Continúa en la página siguiente
566
Acción
Retire los dos tornillos.
Desatornille el tornillo de fijación y la
arandela.
Utilice la herramienta de desmontaje y
montaje y tire del eje hasta extraerlo.
F
1
L
xx1700000378
Los números de la figura hacen referencia
a las piezas marcadas de la herramienta,
respectivamente.
© Copyright 2019 - 2020 ABB. Reservados todos los derechos.
Nota
xx1900002146
xx1200001279
M16x70, acero inoxidable
Herramienta desmontaje y montaje:
3HAC028920-001
Bomba hidráulica de 70 Mpa: 3HAC13086-
1
A
Cilindro hidráulico: 3HAC11731-1
4
B
xx1200001280
Manual del producto - IRB 6790
3HAC063331-005 Revisión: B
