Manual del producto - IRB 6790
3HAC063331-005 Revisión: B
Acción

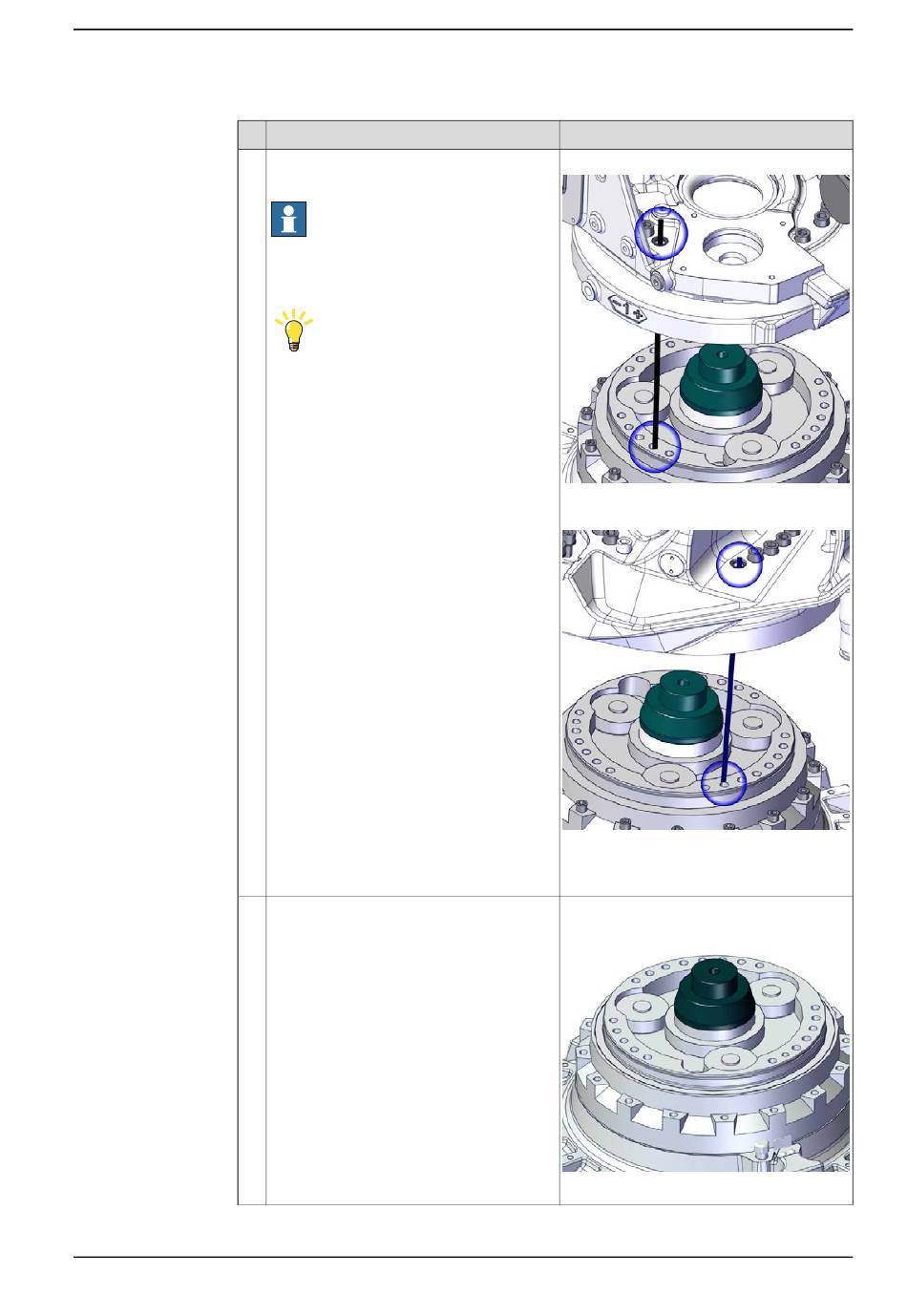

Aplique pasadores de guía en orificios
opuestos de la caja reductora.
Nota
Asegúrese de que los pasadores de guía
estén montados en los orificios correctos
de la caja reductora. ¡Consulte las figuras!
Recomendación
Lubrique los pasadores de guía con un
poco de grasa para que el bastidor se
deslice con más facilidad.
Ajuste la guía del engranaje en la parte
superior del tubo de protección.
Así se protege el retén radial para que no
sufra ningún daño durante el montaje.
© Copyright 2019 - 2020 ABB. Reservados todos los derechos.
4.8.1 Sustitución de la caja reductora del eje 1
Nota
Pasador de guía, M16x200: 3HAC13120-3
xx1700002196
Pasador de guía, M16x150: 3HAC13120-2
xx1700002197
Utilice siempre los pasadores de guía por
pares.
Guía para el engranaje reductor:
3HAC043870-009.
xx1700002096
Continúa en la página siguiente
4 Reparación
Continuación
541
