Manual del producto - IRB 6790
3HAC063331-005 Revisión: B

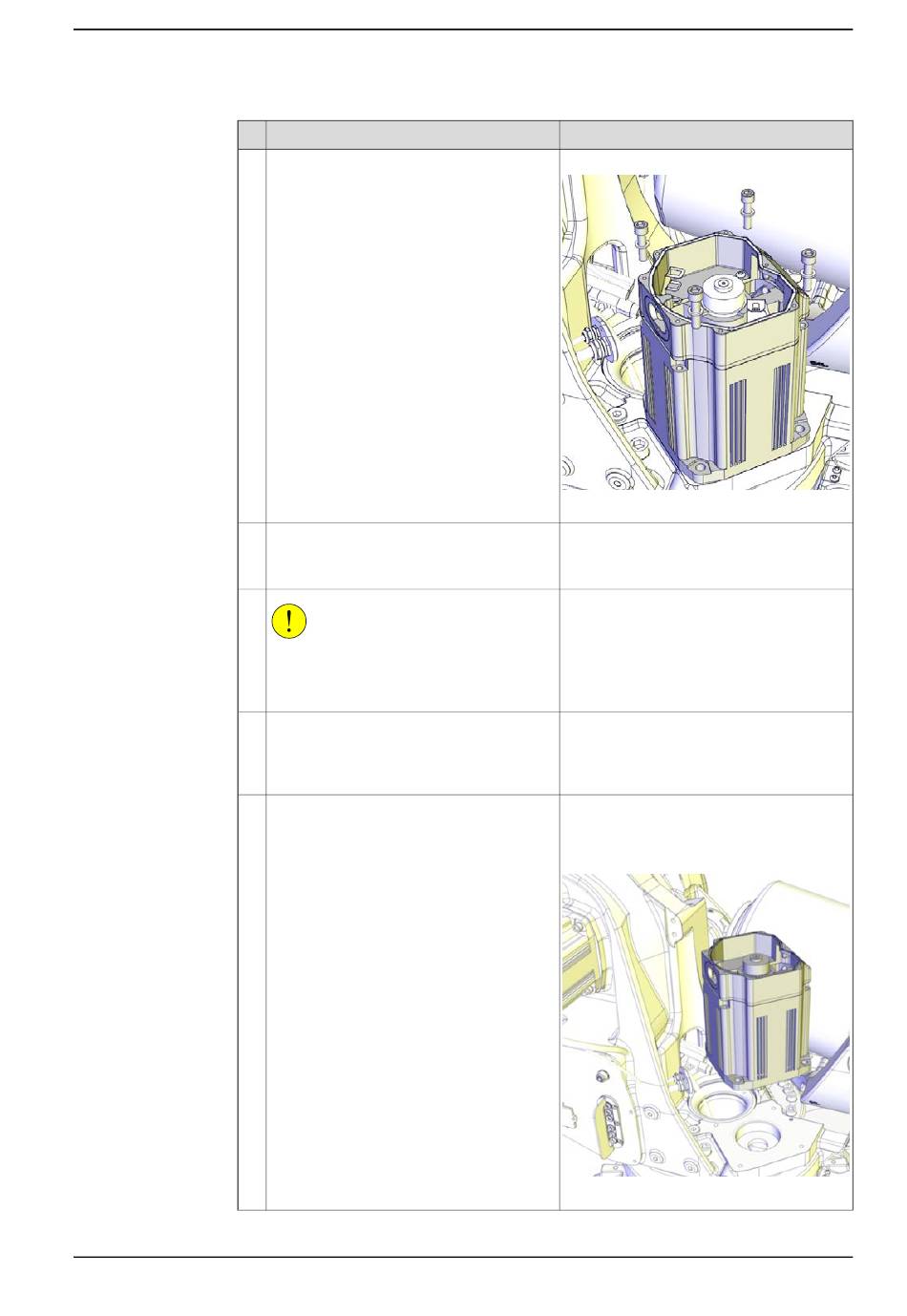

Acción
Desatornille los tornillos de fijación y sus
arandelas.
Utilice un prolongador de puntas para lle-
gar a los tornillos.
Monte pasadores de guía en orificios
opuestos.
¡CUIDADO!
Siempre que separe o junte un motor y una
caja reductora, puede dañar los engranajes
si aplica una fuerza excesiva.
Si es necesario, utilice herramientas de
retirada como ayuda para retirar el motor.
Eleve con cuidado el motor en línea recta
hasta separar el piñón del engranaje.
© Copyright 2019 - 2020 ABB. Reservados todos los derechos.
4.8.1 Sustitución de la caja reductora del eje 1
Nota
Extensor de bits: 3HAC12342-1
xx1200001071
Pasador de guía, M12x150: 3HAC13056-2
Utilice siempre los pasadores de guía por
pares.
Herramienta de retirada M12: 3HAC057339-
002
Utilice siempre las herramientas de retirada
por pares.
Accesorio de elevación (cadena):
3HAC15556-1
Accesorio de elevación, motor:
3HAC14459-1.
xx1200001072
Continúa en la página siguiente
4 Reparación
Continuación
527
