Jeep Grand Cherokee 1999 Manual De Taller Y Servicio página 1461

9 - 58 MOTOR
DESMONTAJE E INSTALACION (Continuacio ´ n)
(23) Utilice la herramienta VM.1002 para extraer
el cojinete principal delantero del bloque de cilindros
(Fig. 110).
INSTALACION
NOTA: Asegúrese de que el orificio de aceite en el
cojinete principal coincida con el orificio de la
canalización de aceite en el bloque de cilindros.

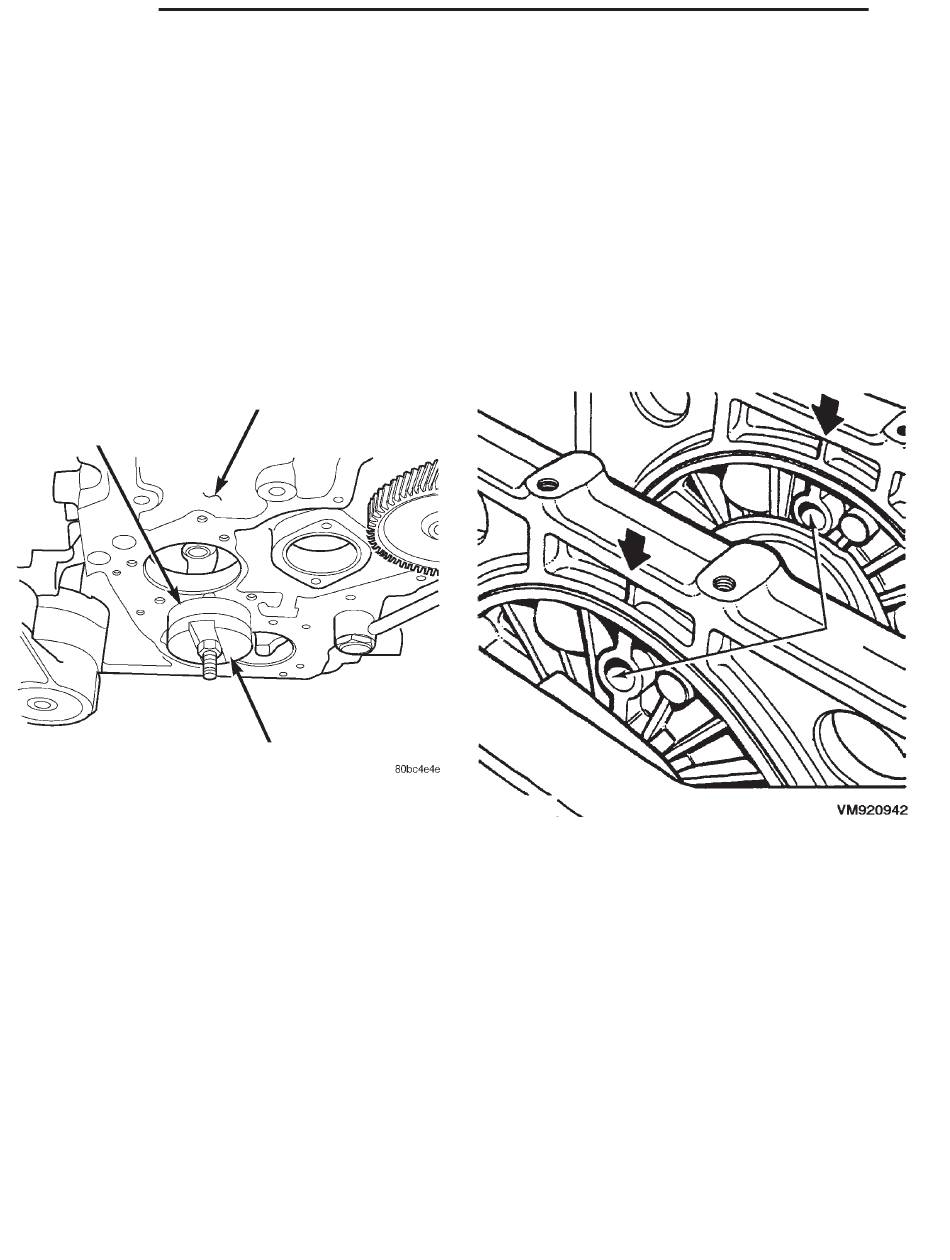

(1) Utilice la herramienta VM.1002 para introducir
el cojinete principal delantero en el bloque de cilin-
dros (Fig. 111).
COJINETE PRINCIPAL
DELANTERO DEL CIGÜEÑAL
Fig. 111 Instalación de cojinete principal delantero
del cigüeñal
(2) Instale los soportes de cojinete principal. Aprié-
telos con una torsión de 44 N·m (32 lbs. pie).
(3) Verifique el diámetro interno de los cojinetes.
(4) Si se verifica el diámetro interno del cojinete
original y las cifras no se encuentran dentro de las
especificaciones indicadas, deben utilizarse cojinetes
nuevos.
(5) Verifique la luz entre los gorrones de cojinete
principal del cigüeñal y el cojinete. La luz del cojinete
principal es de 0,03 a 0,088 mm (0,0011 a 0,0035
pulg.).
NOTA: Ensamble el motor según la secuencia indi-
cada. De esta forma ahorrará tiempo y evitará que
se produzcan daños en los componentes del motor.
Limpie las piezas con un solvente adecuado y
séquelas con aire comprimido antes de proceder
con el ensamblaje. Utilice juntas nuevas donde
corresponda y apriete los componentes correcta-
mente con llaves de tensión.
BLOQUE DE CILINDROS
VM.1002
(6) Limpie a fondo el cárter y los conductos de
aceite y séquelos con aire comprimido.
(7) Instale cascos nuevos de cojinetes principales
en cada una de las mitades de los portadores.
Ensamble los portadores en los gorrones del cigüeñal,
asegurándose de que éstos queden instalados en sus
emplazamientos originales. Fije cada portador con
dos pernos apretados de manera uniforme con una
torsión de 44 N·m (32 lbs. pie).
(8) Deslice la herramienta especial VM.1004 sobre
el engranaje del cigüeñal e inserte el conjunto de
cigüeñal y soporte dentro del cárter del mismo modo
en que se procedió para el desmontaje.
(9) Alinee los orificios en los soportes inferiores con
el centro de las nervaduras del cárter (Fig. 112).
Fig. 112 Alineación del soporte del cojinete
(10) Asegure cada conjunto de soporte en el cigüe-
ñal con los pernos posicionadores de la alimentación
de aceite del cojinete principal y el soporte. Apriete
los pernos con una torsión de 54 N·m (40 lbs. pie).
(11) Instale el soporte trasero del cojinete principal
en el cigüeñal asegurándose de que la flecha del
soporte de cojinete coincida con la nervadura vertical
en el centro del cárter.
(12) Instale la junta de aceite trasera.
(13) Instale anillos O nuevos en la placa adapta-
dora.
(14) Instale la placa adaptadora en el bloque.
Apriete las tuercas con una torsión de 28 N·m (20
lbs. pie).
(15) Instale los pernos Allen a través de la placa
adaptadora hacia el soporte trasero del cojinete prin-
cipal. Apriételos con una torsión de 11 N·m (97 lbs.
pulg.).
principal
WJ
